課程編號：CS0001

主辦單位：訊技光電科技（上海）有限公司

課程時間：2013年12月13日（五）-15日（日）AM 9:00-PM 4:00

課程地點：上海市徐匯區中漕路111號凱旋花苑1號樓403室

課程形式：小班授課，通過理論結合實際方式講授與學員互動式教學，教材與PPT同步教學。

課程費用：4200元/人（包含課程學費、材料費、開票稅金及午餐費用）

課程講師：訊技光電顧問級工程師

課程描述：

本課程系統地講授Essential Macleod軟件在光學鍍膜及其設計、特性和制作中的應用，并對光學薄膜項目管理和生產管理的相關知識進行講解。涉及的內容從基本原理到前沿課題，不僅有助于有光學薄膜從業經驗的技術人員和管理人員進一步擴展他們在該領域的知識和技能，也適用于剛剛進入薄膜行業的初學者。

課程特色：

1.具有吸引力的課程設置：2013年，在總結歷次Macleod軟件培訓班的成功經驗的基礎上，我們再次更改培訓大綱。課程從光學薄膜的基本原理出發，逐漸深入，內容涵蓋了光學薄膜從設計到制造所涉及的所有課題，并從項目管理和生產管理的角度對課程進行了完善。
2.豐富多樣的設計案例：本課程的教學重點是利用Macleod軟件來加深對理論知識的理解和掌握，為此我們精選了30份光學薄膜設計、分析和制備案例，涵蓋了從紫外到紅外的整個光譜范圍。所有的案例全部來源于工程師在科研生產中遇到的典型問題，極具參考價值。我們也歡迎學員將自己遇到的問題帶到課堂與我們進行互動交流。
3.充滿創新的學習體驗：本培訓為交互式課程，每一次的課程教學都是一個唯一的、動態的過程，使之能適應特定群體的能力和興趣。Macleod 軟件最重要的特點是它界面友好，易于上手，因此課程的重心在于學員的實際操作。課程期間，每一位學員都會得到課程講師“手把手”的講解，確保滿足每一學員的特殊要求。
4.結識新的朋友：課程期間，我們會通過舉辦宴會和經驗交流會，加強師生間的溝通與聯系；使學員與全國充滿智慧、志同道合的朋友們結識，打開更廣闊的視野。

課程大綱：

1. Essential Macleod概況及其基本操作
1.1 Macleod軟件特點介紹
1.2 程序快速入門
1.3 Macleod軟件基本框架及參數設置
1.4 Macleod軟件中的數據類型
1.5 數據的輸入與輸出
1.6 Plot 、3D Plot與 Table操作技巧
2. 光學薄膜基本原理
2.1 介質和波
2.2 垂直入射時的界面和薄膜特性計算
2.3 傾斜入射時的界面和薄膜特性計算
2.4 后表面對光學薄膜特性的影響
2.5 光學薄膜設計理
3. 光學薄膜顏色
3.1 顏色
3.2 具有顏色效果的薄膜和最優的顏色刺激
3.3 Macleod軟件的顏色計算功能
3.4 操作案例
4. 材料管理
4.1 光學薄膜材料性能及應用評述
4.2 金屬與介質薄膜
4.3 材料模型
4.4 介質薄膜光學常數的提取
4.5 金屬薄膜光學常數的提取
4.6基板光學常數的提取
4.7操作案例
5. 光學薄膜設計
5.1 光學薄膜設計的進展
5.2 光學薄膜設計中的一些實際問題
5.3 特殊光學薄膜的設計方法
5.4 Macleod軟件的設計與優化功能
5.5 優化目標設置
5.6優化方法（單一優化，合成優化，模擬退火法，共軛梯度法，準牛頓法，針形優化，差分演化法）
5.7 膜層鎖定和鏈接
6. 常規光學薄膜系統設計與分析
6.1 減反射薄膜
6.2 分光膜
6.3 高反射膜
6.4 干涉截止濾光片
6.5 窄帶濾光片
6.6 負濾光片
6.7 非均勻膜與Rugate濾光片
6.8 Vstack薄膜設計示例
6.9 Stack應用范例說明
6.10應力、散射及均勻性分析
7. 誤差、容差與光學薄膜監控技術
7.1 光學薄膜監控技術
7.2 誤差分析與監控決策
7.3 Runsheet 與 Simulator應用技巧
7.4 膜系靈敏度分析
7.5 膜系容差分析
7.6 誤差分析工具
8. 光譜測試分析
8.1 單層膜分析
8.2 多層膜分析
8.3 反演模擬的注意事項
8.4 Macleod反演分析工具——Reverse Engineer
9. 客戶需求分析
9.1 光學薄膜客戶需求概述
9.2 需求分類
9.3 需求的獲取
9.4 撰寫需求文檔
10. 光學薄膜項目管理
10.1 現代項目管理概述
10.2 光學薄膜項目開發過程
10.3 文檔管理與報表生成
11. 應用實例
11.1 Macleod 軟件在太陽能薄膜中的應用
11.2 Macleod 軟件在觸摸屏設計中的應用
11.3 Macleod 軟件在光電功能薄膜中的應用
11.4 Macleod 軟件在建筑玻璃鍍膜中的應用

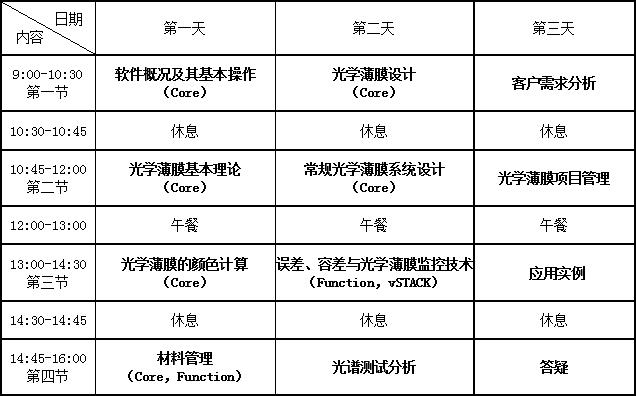

課程安排：

軟件介紹：

Essential Macleod 是一套完備的光學薄膜分析與設計的軟件包，可以在所有 64位/32 位的Microsoft Windows操作系統下運行，并且具有真正的多文檔操作界面；它能滿足光學鍍膜設計 中的各種要求，從簡單的單層膜到嚴格的分光膜；也能對波分復用（WDM）和密集波分復用（DWDM）濾波片進行測評；可以從頭開始設計也可以優化已有的設計；可以勘測在設計中的誤差，也可以萃取設計用到的光學薄膜常數。

Essential Macleod模塊功能

Core

核心模塊包含了所有的基本設計和分析工具。設計編輯器，數據、目標編輯器，輸入/輸出，材料管理，性能計算，優化和綜合，和其它軟件或硬件的數據交換,，導納軌跡，電場，輔助設計等，是整個軟件包的基本構架，其它模塊都是core 模塊的衍生。它的主要功能包含：給定膜系設計的特性計算；對給定特性目標要求，優化膜系設計；管理材料的光學常數；對已有設計進行特性分析。

Runsheet

這個工具可設計鍍膜制程，包含機器配置編輯器以及跑單生成器。機器配置中貯存了鍍膜機的詳細設置，材料源以及制具因子（Tooling）以及監控系統。使用者可使用跑單生成器對既定的機器配置，進行鍍膜設計的監控規劃。該工具除了可同時具備光學與晶體監控功能外，還具備諸如動態加工因子和系統帶寬等高級特性。

Simulator

對于公差問題， Simulator 通過蒙特卡羅（Monte Carlo）法在實際模型控制過程的擴展來進行解決。通過一個由 Runsheet 創建的控制計劃， Simulator 可模擬薄膜淀積控制，引入隨機和系統效應，例如信號噪聲，加工因子的變動，封裝密度誤差等等，以及顯示這些參數對于鍍膜制程的最終模擬結果的效應。

Monitorlink

Monitorlink提供將Runsheet連結到一個淀積控制器的額外軟件。一個獨立的程序與控制器直接連接，而且一個 Runsheet 的擴展也賦予其產出和編輯淀積程序的功能。

VStack

VStack 是一種計算與優化的工具﹐它也能計算這些系統中斜射光的效應。當光束斜入射時，初始為 p- 偏振態的光線最終會以 p - 偏振態從系統出射。同理，原本是 s - 偏振態光也會以 p - 偏振態出射，我們稱此為 偏振泄漏 (polarization leakage) 現象。 VStack 能計算泄漏的大小而且提供泄漏元件的 Delta 值。

Function

一些法向反射﹑透射，或是相位的計算通常需要非常龐大的計算量才能求得結果。電子數據表并不是一種合適的解法，一方面因為它不方便進行插值操作，另一方面在處理不同數量的數據組字時會有困難。但 Function 可以完全自動計算，其簡單宏指令中的操作 ( 具有內建的編輯器和語法檢查器 ) 能允許一再重復相同的計算。

DWDM Assistant

DWDA Assistant 可自主設計一組多腔濾波片，以滿足用戶的不同規格，設計結果可以根據一些諸如總厚度、預計淀積時間等等規范排序。

報名方式：

1.本次課程人數限定20人，報名聯絡方式如下：
電話：021-64860708（上海）、027-87106806（武漢）
傳真：021-64860709（上海）、027-87106806（武漢）
Email：course@infotek.com.cn

2.本次課程僅針對訊技客戶，如確認報名，請填寫附件報名表格，并以傳真（021-64860709、027-87106806）或郵件（course@infotek.com.cn）的形式發至訊技課程小組，非訊技購買客戶如需參加，請來電咨詢。

3.在客服人員與您確認信息無誤后，客戶需將課程費用匯款至訊技賬戶。
戶名：訊技光電科技(上海)有限公司；
銀行名稱：中國工商銀行上海市習勤路支行；
銀行帳號：1001-2281-0901-6237-775
匯款完成后，請在匯款憑證上注明課程名稱、日期與報名人員后傳真至021-64860709（上海）或027-87106806（武漢） 或Email至course@infotek.com.cn

4.課程采用小班授課模式，并通過理論聯系實際的方式為學員講解，本次課程報名截止日期為10月12日，如有興趣建議您盡早報名并繳費。

5.學員需自備有管理員權限的電腦，可以自帶上課用的軟件，不能攜帶者請提前通知訊技課程小組，便于提前做好安排。

6.報名費用中包含課程學費、材料費、開票稅金及午餐費用，其他費用學員自理。

7.培訓成績合格將授予訊技證書。

8.學員采購配套書籍享受五折優惠。

9.訊技對本次課程有異動權及最終解釋權。
