FRED激光光源參數設置方法

1. 欲模擬幾束激光照射到一個球上，需要計算球表面的光強分布（即照射到球表面的激光能量）。激光的參數該如何設定，以及如何得到球表面的光強分布。

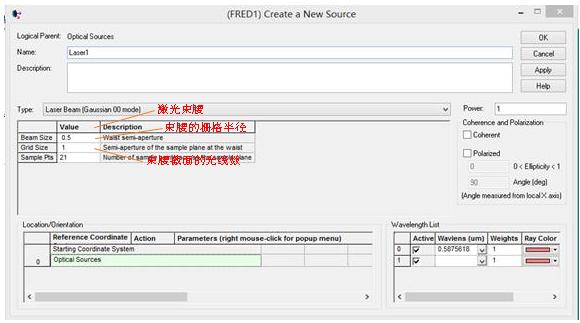

→激光參數設定：選擇Simplified Source –> Laser Beam（Gaussian 00 mode）即可設置高斯基模的3個參數。其他參數也可自行設定（相干性、波長、位置參數等），可參考下圖。




如果選擇Detailed Source，激光參數設定： Positions/Directions設定一般為默認（準直光），也可以根據要求修改光線從光源出射時的傳播方向。

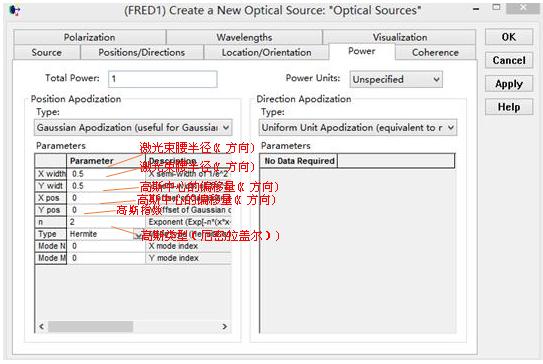

重點：Power -> Position Apodization -> Type 選擇Gaussian Apodization(useful for Gaussian beams)，然后可以根據要求修改參數，如模式分布等等，可參考下圖。




以上是功率的位置切趾，右側Direction Apodization欄為方向切趾，可以選擇朗伯、高斯、采樣等類型。



2. 利用Intensity on polar grid，我只能得到根據從球表面出來的光逆推得到的空間光源分布，卻得不到球表面光強分布。

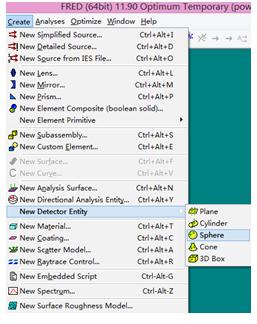

在Creat -> New Detector Entity -> Sphere，添加一個球型的探測實體來實現，可參考下圖。
