在本例中， LED紅光、綠光、藍光發射通過優化其各個功率在屏幕上特定區域產生特定的顏色（色坐標值）而目標面上總的功率保持固定不變。LED光源使用任意平面發射光源（Random Plane emitting sources ），波長的光譜范圍從廠商數據表中利用數字化工具獲取數據。

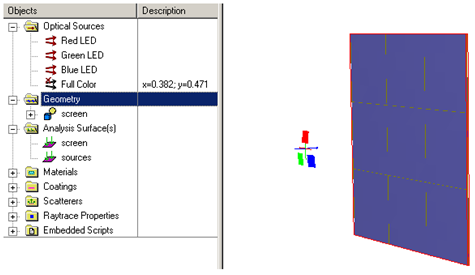

此例子的布局包含3個任意的平面光源照射到一個接受屏。分析面附加于1）屏幕，計算色坐標值。2）光源，計算LED總功率。第四個無光線追跡面用于優化后的顏色對比。
優化變量

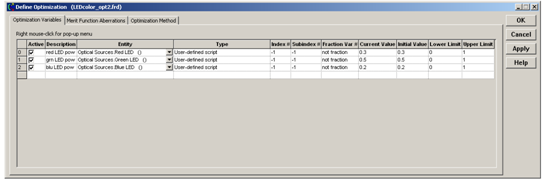

優化的第一步涉及到變量的定義，本例中，優化3個LED光源的光功率。因為沒有對應的光源功率優化變量類型，因此需要使用用戶自定義腳本功能， Index #, Subindex #, and Fraction Var# values 可忽略。每一個變量的上限與下限值對應LED功率的最大最小值。

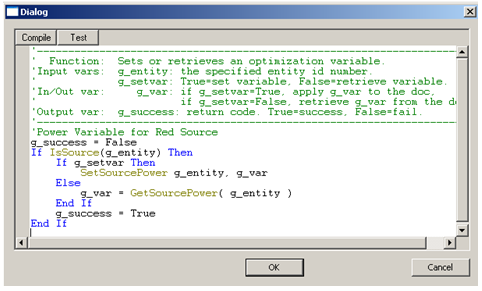

三個光源有相似的用戶自定義腳本定義其變量類型，紅色光源的腳本定義如下所示。這些腳本定義的唯一目的是設定和返回光源功率值。在下面的腳本中，第一行g_success=False作為開始值，其次是If Then...End If代碼塊檢查實體欄中節點數g_entity是否屬于光源。在其內部If Then...End If塊是設定或返回光源功率取決于g_setvar的值。FRED根據優化周期的范圍控制g_setvar值。當FRED需要返回光源功率值， g_setvar = False。當FRED準備設定光源功率值，g_setvar = True。最終，g_success值為True。
優化函數

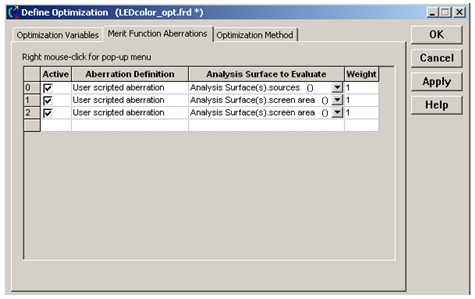

在下面的步驟,必須構建優化函數。本例中，一個函數用于約束3個LED的總光源功率，兩個優化函數決定x-和y-的色坐標值。
Total LED Power 優化函數

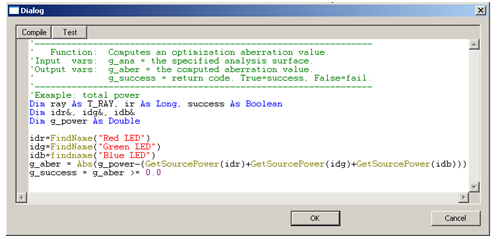

這個優化函數決定總的LED光源的功率，FRED本身內置的優化函數Total power on a surface ,不能用于此例，因為光線并非源于一個面，第二，并非所有的從LED光源發射光線可到達接受屏。變量g_aber等于目標功率值g_power與光源光功率總和的差的絕對值。

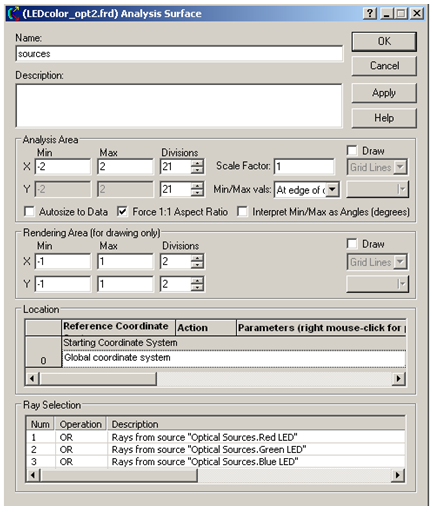

分析面“光源”
色度值優化函數定義

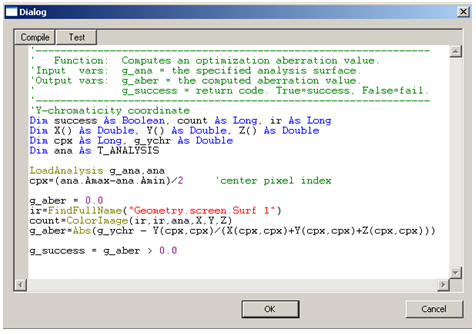

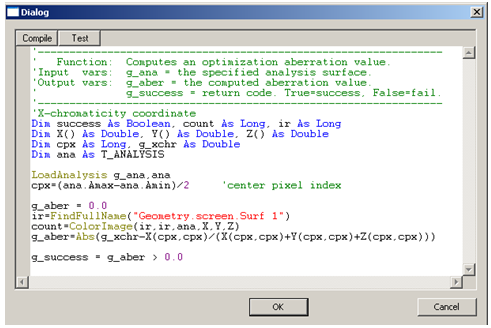

X和y色度坐標優化函數需要彩色圖像計算他們的值。輸入變量g_ana 是分析面“屏幕”的節點數。這里，只有中心像素點的值用于決定X和y的色度值，只在光束重疊區域產生平均值。

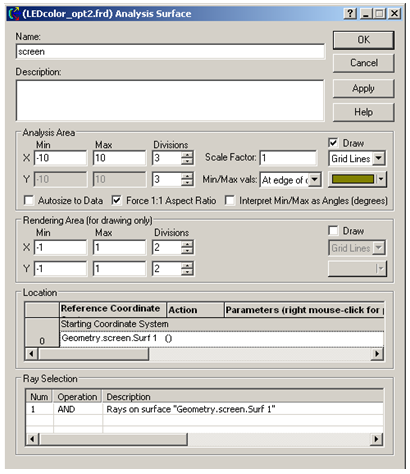

分析面“屏幕”
為了使光線平均，分析面設置為3*3像素。中心像素區域足以包圍LEDS照明區域。

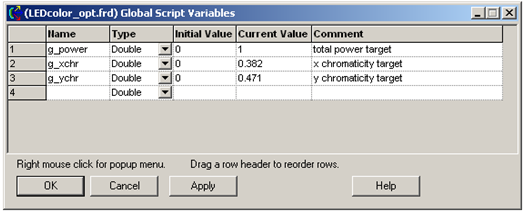

為了方便的獲取模型參數，x色坐標（g_xchr），y色坐標（g_ychr）及總的功率（g_power）目標值表現為全局腳本變量。
優化方法

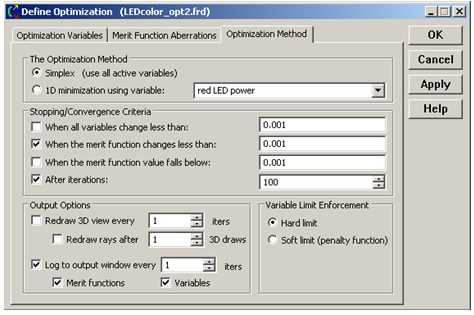

最后一步是設置優化方法，停止/收斂性判別準則,輸出選項及變量強制限制。因為使用多個變量，必須選擇Simplex方法。停止/收斂性判別準則選擇基于測試運行。選擇變量強制限制中的Hard Limit選項以保證LED功率永不會超出廠商規定的額定功率。
優化
當優化設置完成后，從主菜單中執行優化。

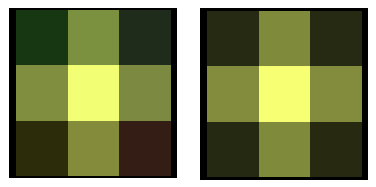

為證實優化結果已經達到要求，有必要比較優化后3LED彩色圖像與色度坐標值為0.382,0.471全彩色光源（從光源波長下拉列表合成出顏色選項）。通過下面的對比之后，兩種光源的彩色圖像吻合的相當好。
|
