偏振散射

Extended Scripted scatter（擴展的腳本散射模型）允許用戶定義散射光線的偏振特性。下面的例子演示了散射模型的使用，其中光線在散射后沿局部X軸線S偏振。


Scripted scatter（腳本散射）模型和Extended Scripted scatter（擴展腳本散射）模型都允許用戶根據包含鏡像和散射角的任意表達式定義BSDF，還可以用于改變散射光線波長。但是，只有Extended Scripted scatter模型允許用戶修改散射光線偏振狀態，這是通過使用T_SCATTERSCRIPTEX數據結構完成的。

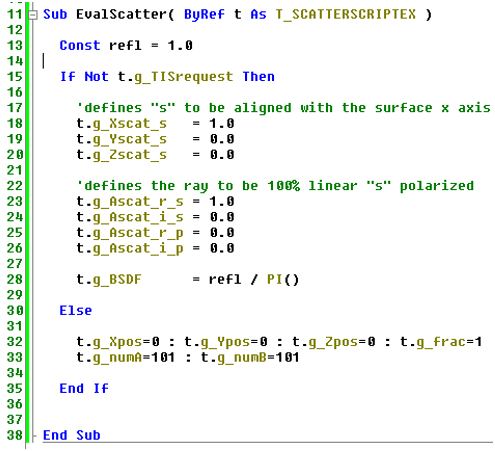

在下面的簡單腳本中，“S”軸的定義是與曲面的X軸（第18-20行）對齊的。所有生成的散射光都被設置為沿該軸（第23-26行）100%線偏振光。注：g_Ascat_r_s 和 g_Ascat_i_s 是S矢量復振幅的實部和虛部，g_Ascat_r_p 和 g_Ascat_i_p是P矢量的實部和虛部。

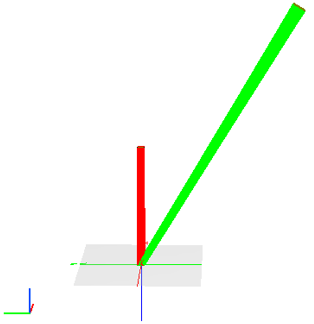

下面的簡單示例文件由一個隨機偏振光源（紅色繪制的光線）和一個產生散射光線（用綠色繪制）的散射面組成。重點采樣用于確保光線僅沿探測器方向散射。



FRED的“Polarization Spot Diagram”顯示了光線在光源和探測器的偏振狀態。



在光源


在探測器
