數據收集面可視化（Data Collector Surface Visualization）分析選項允許用戶指定模型中的某一表面，在光線追跡的過程中收集光線數據，并顯示或者輸出該面的照度（或相關的物理量）。該分析選項允許計算（包括多面體曲面面型在內的）任意形狀的曲面。同時，因為一個多面體曲面可被用來創建多個不同的面，該選項也是計算多個表面時的一個便捷方法，而不用建立多個分析面或者探測器實體。
“多面體表面Faceted Surface”面型的建立 參見 導入OBJ格式文件 ，OBJ文件由通過第三方CAD軟件建立或者 FRED的幾何體按OBJ格式導出的 參見 導出OBJ格式文件 。

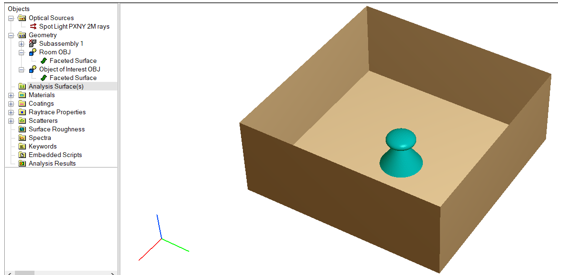

文中的FRED案例場景是房間內墻角光源對物體的照明。案例中的四面墻壁和地板由一個多面體表面建立，被照射物體由另一個多面體表面表示。案例中，因為房間和物體的鍍膜屬性不同，所以使用兩個不同的多面體表面。在當前場景中，物體被某一角落的光源照射。

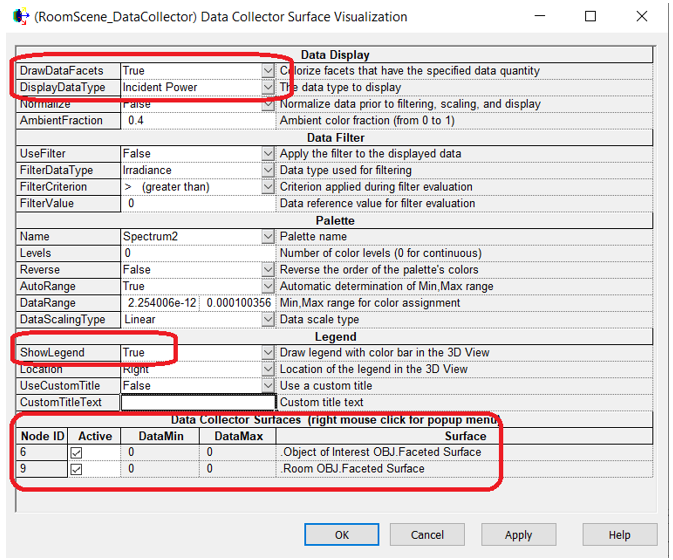

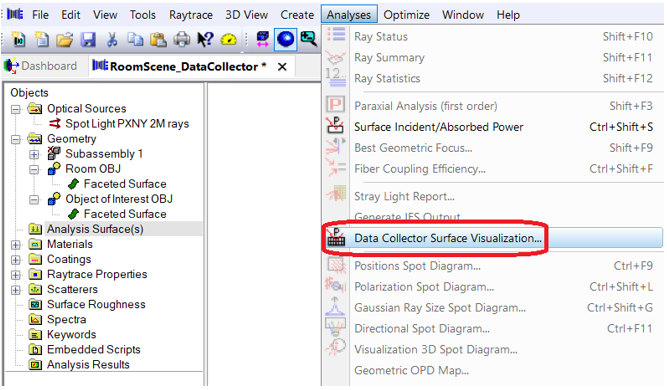

數據收集面可視化分析設置位于分析菜單欄下。顯示計算數據時，需要重點做一下設置。
繪制數據面 = 真 DrawDataFacets = True
數據顯示類型（選擇需顯示的物理量） DisplayDataType（choice of quantity to display）
顯示圖例 = 真 ShowLegend = True
數據收集面（選擇需要顯示的多面體曲面） Data Collector Surfaces（choice of which Faceted surfaces upon which to display data）

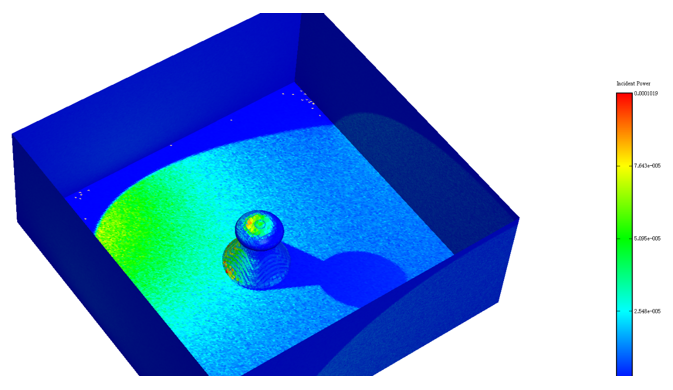

光線追跡后，數據會自動顯示在3D視圖中。下圖為各表面的入射功率。
注意：
如果需要顯示不同的物理量，你不用再重新光線追跡。僅需調整 數據收集面可視化（Data Collector Surface Visualization）設置中的顯示數據類型（DisplayDataType）過濾器。
輸出計算數據
計算的數據可以以csv文檔格式導出，打開多面體表面對話框，右鍵單擊對話框底部，選擇“寫入數據到csv文件”。

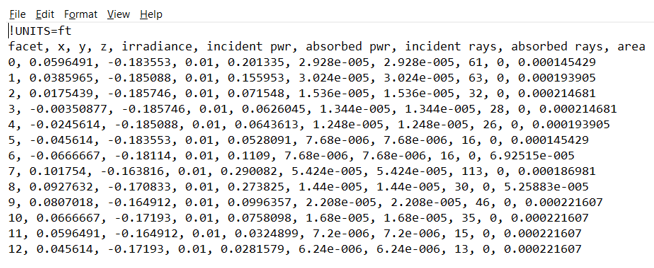

csv文件中的數據如下圖，每一行數據對應多面體曲面的一個小三角塊，csv文件數據的第一列為三角塊的編號。此處的小三角面編號對用戶來說沒有實際的物理意義，僅便于FRED在導入和導出時把數據對應起來。
下面關聯的FRED文件為用非多面體曲面建立的相同模型，（使用中）用戶需要按下面文章的方法把幾何結構導出成OBJ格式文件，然后再把OBJ格式文件導入。
