軟件培訓課程：“利用VirtualLab Fusion完成激光系統的設計與分析” 德國 耶拿
課程時間：2017.3.29（星期三）—2017.3.31（星期五） 9：00 AM – 5:00 PM
學員需要： VirtualLab基本使用技巧。
摘要：通過軟件課程解釋VirtualLab Fusion如何處理優化、公差分析以及對各種CW和脈沖激光器的建模。激光系統的建模往往需要考慮物理光學效應，如衍射、干涉、偏振以及部分相干效應。在課程中展示了在模擬中VirtualLab如何包含波動效應。此外，課程中還將演示激光光束整形的逆向設計和參數優化概念。最后，將會執行模特卡羅公差分析。學員將會學習如何設置不同類型的激光系統，并在過程中討論所有VirtualLab功能和配置選項。

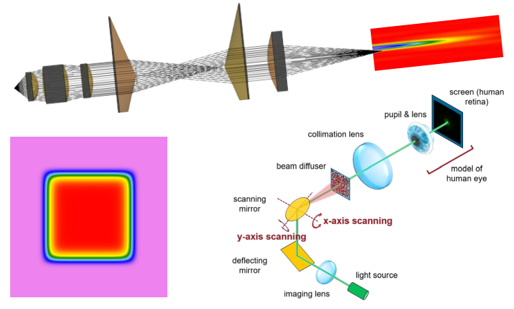

上圖所示為一個激光系統，包括控制聚焦深度的錐透鏡——課程中將介紹該系統的設置與仿真。右下圖所示為激光投影系統，系統中包含生成一個衍射擴散器以生成一個自定義eye-box照明。課程中將展示光斑效應的模擬。左下圖描述一個高帽光束輪廓。課程學員將在課程中學習利用VirtualLab進行折射光束整形器系統設計。
課程主題：
激光光源建模：單模和多模激光建模，激光束輪廓的導入，部分相干激光光源的建模。
利用經典場追跡和幾何場追跡+分析物理激光光學系統。
光束傳輸系統的分析：包含不同透鏡和反射鏡的激光系統。
包含錐透鏡的激光系統聚焦區域的研究。
激光掃描系統：
模擬具有一個和兩個掃描鏡以及不同的序列透鏡構成的激光掃描系統。
分析由掃描反射鏡的靜態和動態像差引起的光束偏離。
研究由人眼觀察到的激光圖像上的光斑圖案。
折射激光系統的蒙特卡羅公差分析。
折射光束整形設計：演示用于生成自由光斑高帽光束的設計。
折射激光系統的參數優化。
測量系統的分析：干涉儀和單色儀系統。
光柵分析和設計：光柵的衍射效率，近場和內部場的嚴格計算，光柵的參數優化和公差分析。
包含結構尺寸在波長量級的光柵的激光系統仿真。
fs 脈沖激光系統：包含角色散和材料色散的超短脈沖時空分析。
課程注冊：
課程學員的數量限制為15人。請通過 e-mail與我們聯系以進行課程注冊。
注冊截止日期 3月1日
|
