OCAD應用：線性雙組聯動補償式連續變焦系統

線性雙組聯動型變焦結構形式是對一般雙組聯動型變焦結構的簡化。由于雙組聯動型補償曲線比較緩和且前后對稱，因此在低變倍比時曲線接近直線，此時把補償曲線做線性化處理，可是變焦曲線和補償組曲線均為直線，可以完全省去系統凸輪結構，類似于光學補償運動形式。

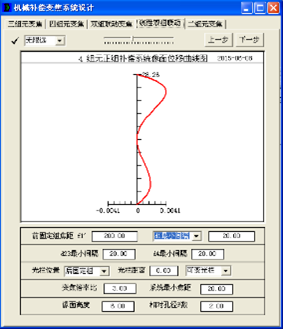

圖1.線性雙組聯動系統高斯計算窗體


由于補償曲線的線性化直接帶來系統遺留線面位移，和光學補償一樣，只要像面位移量控制在系統焦深或系統軸向像差允差范圍內，可以使用。為此線性雙組聯動變焦結構形式的采用取決于變焦比和系統焦深大小。一般說來波長較長的紅外系統可用變焦比可以大一些。

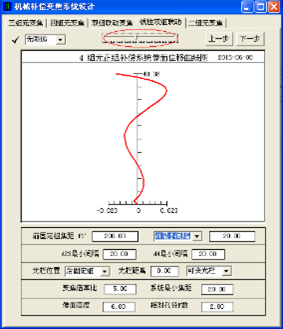

圖2.線性雙組聯動系統像面位移曲線


一般說來，雙組聯動形式連續變焦系統的前變焦組和后變焦組的焦距分配相同，為了擴大線性雙組聯動變焦結構使用范圍，可以適當調整二者分配比例改變像面位移曲線，在設計窗體內可以給出比例系數。下圖為設計窗體，右圖是調整前后的曲線對比。





圖3.變焦組焦距分配比例調整前后像面位移曲線對比圖
