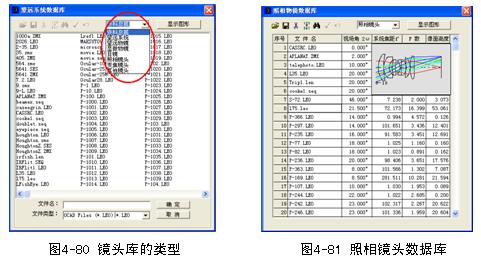

OCAD光學自動設計程序專門為用戶提供了一個特別的鏡頭庫，其中從國內外收集了大量成熟的各類典型光學系統數據。鏡頭庫可以按系統類型進行查詢和讀取，用戶自己還可根據自己新收集或自己新設計的系統加以補充。在使用鏡頭庫時先在“文件”菜單內選擇“鏡頭庫”，便會出現一個二級菜單如圖4-80。再進一步選擇鏡頭庫的類型，比如選擇照相鏡頭后就會打開鏡頭庫的窗口如圖4-81。
窗體上用表格形式列出了此類系統的數據文件名稱以及他的主要性能參數。鼠標點擊數據文件名稱，在右側圖框內可以及時觀察該系統的示意圖。
目前共收集各類典型鏡頭2503個，其中望遠系統12個，望遠物鏡137個，顯微物鏡441個，目鏡50個，照相鏡頭1983個，變焦鏡頭19個，還有其他各類特殊鏡頭37個。
一） 鏡頭庫數據的讀取與增添
讀取鏡頭庫數據最簡要的方法是在窗口表格中閱覽數據內容，查找出需要的鏡頭數據后點擊工具條內“打開”按鈕，立即就可把該數據讀入程序。反之，如果有新數據數據準備存入鏡頭庫，按如上方法打開數據庫窗口，鼠標點擊該窗口的“保存”按鈕便能方便地把數據存入鏡頭庫。
二）鏡頭庫數據的檢索
如果鏡頭庫內數據較多，用以上方法選擇數據就比較困難。因此需要使用鏡頭庫數據的檢索方法。檢索方法有兩種。
1. 單項選擇法
從圖4-32可看出每類不同鏡頭庫中的鏡頭數據根據列出的性能參數。用戶可根據需要的參數查找數據文件，比如需要一個焦距f’=75mm左右的照相物鏡，便可在照相鏡頭庫中焦距一欄內尋找焦距值為75的文件即可。如果鏡頭庫中的鏡頭數據太多，可以用鼠標點以下“焦距”然后再點以下工具條上“記錄排序”按鈕，程序立即可以把所有數據按焦距以從小到大（或從大到�。┑捻樞蚺帕�，便于查找。同樣也可按其它性能的要求排序查找。
2. 綜合選擇法

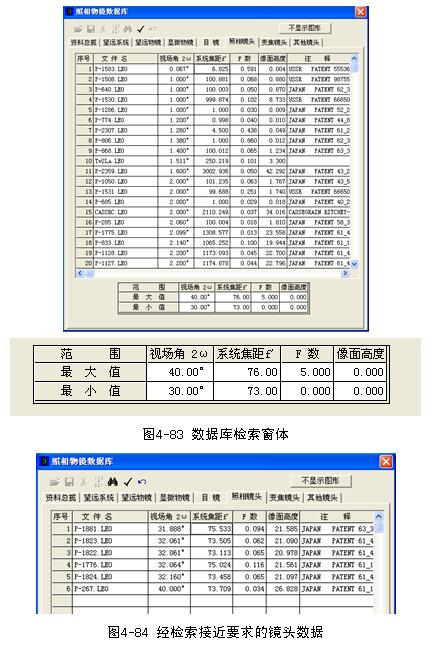

有時不僅只要求某一單項性能，而是需要幾項不同性能綜合選擇鏡頭數據，這時可以使用綜合選擇法查找資料。查找時，使用鼠標點擊工具條上的“查找記錄” 按鈕，程序立即會在該窗體的下方出現一個查找表格如圖4-82。按表格提示填寫需查找數據的性能范圍，再按工具條上的“查找開始” 按鈕，此時在鏡頭庫中只出現滿足性能范圍的數據如圖4-83供選用。
|
