OptiSystem 15.0包括多個新元件的創建和許多現有元件的增強。
新的元件包括：
Python scripting（Python腳本）
Measured Optical Sensor（測量的傳感器）
BER Test Multiple（BER測試-多重）
Electrical Complex conjugate（電復共軛）
Optical Complex conjugate（光復共軛）
Electrical Eye Viewer（電學人眼預覽器）
增強功能包括：
雙端口觀察儀上新增了一個標簽，用戶可以在顯示窗口中單獨的屏幕中查看信號。
為Optical Time Domain Visualizer（光時域觀察儀）、Oscilloscope Visualizer（示波器觀察儀）和Constellation Visualizer（星座觀察儀）元件添加了新的參數，允許用戶設置圖樣式和點樣式。
為Electrical Downsampler（電降頻采樣器）元件添加了一個新功能來指定采樣位置。
為Free Space Optic（自由空間光學）元件添加了幾何損失和增益計算。
為Diffused Channel（擴散通道）元件添加Lambertian（朗伯）階和透鏡聚焦系數。
為Digital Filter（數字濾波器）元件添加了新的參數來允許自動加載濾波系數
允許對所有OptiSystem元件尺寸進行調整，以便在它們之間建立更簡單的連接。
在用戶加載帶有錯誤路徑的文件時，添加一個警告消息。
能夠調整“Component properties（元件屬性）”和“Global parameter（全局參數）”窗口的大小。
新的庫元件和主要功能加強
Python Scripting：
Optisystem15現在支持Python scripting。與VBscripting功能相似，用戶現在可以通過Python腳本語言設置參數，開始模擬和檢索Optisystem的結果（見OptiSystem_Component_Library.pdf）。在“OptiSystem_Tutorial_python.pdf”中有許多教程示例，詳細描述了Python元件。這些案例包括：
Basic Manipulation of a Binary Signal
Basic Manipulation of an M-ary Signal
Basic Manipulation of an Electrical Signal
Basic Manipulation of an Optical Signal
用戶可以載入這些案例來熟悉Python Component的腳本功能
圖1顯示了一個使用Python Component腳本的光衰減器的項目布局。通過Python元件衰減一個直接調制激光器的信號，然后用光電二極管檢測。圖2展示了Python Component屬性設置窗口。

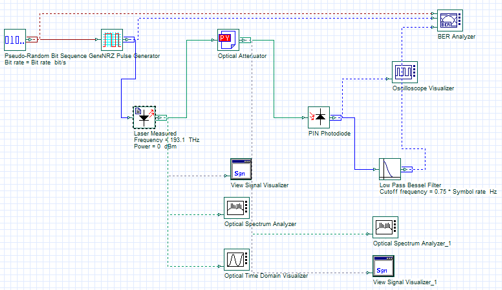

圖1.使用Python光衰減器元件的項目布局-這個案例展示了如何使用Python元件作為一個光衰減器來控制直接調制激光器的信號水平。

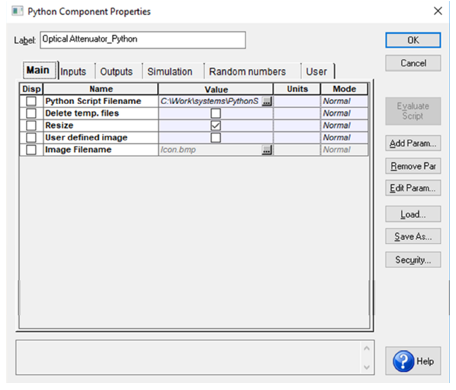

圖2.Python 元件屬性設置窗口-這個窗口顯示用于設置Python元件的不同參數(用作光衰減器)的標簽
光纖傳感器設計：Measured Optical Sensor（測量光學傳感器）
在OptiSystem15.0中創建了一個Measured Optical Sensor（測量的光學傳感器）元件，它使用測量的傳感數據。測量數據用于計算輸入參數的其他“非測量”值的性能。該元件可以使用一個或兩個實驗輸入數據值。這些值則可以是任何參數比如說溫度，壓強，細菌密度等。測量的光學傳感器的透射和反射傳遞函數是用s矩陣的系數(S11,S12,S21,S22)來進行表征的。該矩陣用于計算不同輸入參數值的傳感系統性能。圖3顯示了測量光學傳感器元件s矩陣的框圖，其輸入和輸出之間的關系：
Out1(f)= S11(f)*In1(f) + S12(f)*In2(f)
Out2(f) = S22(f)*In2(f) + S21(f)*In1(f)

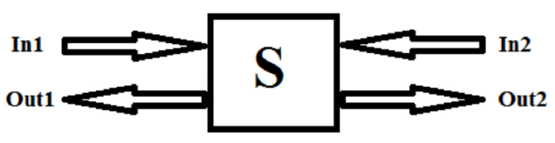

圖3.矩陣框圖-S參數S11，S12,S21,和S22定義了測量光學傳感器元件的傳遞函數
Compare Visualizers(top-bottom)(對比觀察儀（頂部-底部）：Dual Port Binary Sequence Visualizer, Dual Port Mary Sequence Visualizer, Dual Port Optical Time Domain Visualizer, Dual Port Optical
Spectrum Analyzer, Dual Port Oscilloscope Visualizer, Dual Port RF Spectrum Analyzer。
對比觀察儀（上面列出的）添加了新的標簽，用戶可以在單獨的查看器中查看信號（頂部-底部）。這種雙重顯示僅適用于總信號功率（Power X和Power Y必須在單獨的窗口中查看）。
圖4說明用于監控光纖電纜的輸入和輸出的Dual Port Optical Spectrum Analyzer（雙通道光譜分析器）的顯示。

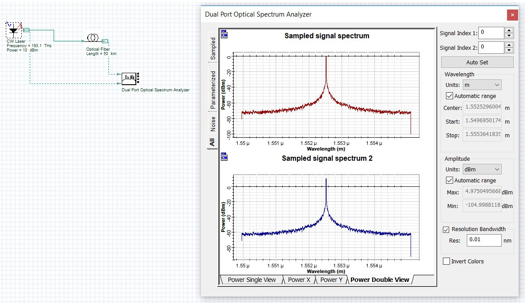

圖4.雙通道光譜分析器顯示-顯示50km光纜的輸入輸出CW光
BER Test Multiple（多個BER 測試）
新的BER Test Multiple可以用來測量多個被測設備（DUT）的誤碼率（BER）；最多同時80個二進制通道。該測試集最適合于同時具有多個傳輸信道特征的DWDM系統。BER TEST Multiple對每個通道分別執行直接錯誤計數和BER計算。
Electrical Complex Conjugate（電學復共軛）：
這個新元件對一個電信號的復數據陣列執行一個復共軛運算（aⅇ^ⅈb=aⅇ^(-ⅈb)）。
Optical Complex Conjugate（光學復共軛）：
這個新元件在X和Y偏振光信號的復數據陣列上執行一個復共軛運算（aⅇ^ⅈb=aⅇ^(-ⅈb)）。
Electrical Eye Viewer（電學人眼預覽器）：
這個新元件允許在傳輸鏈路上直接和快速地查看信號的電眼，而不需要將二進制或參考輸入信號附加到觀察儀。在此元件中沒有執行計算或性能評估。該元件只需要一個電波形作為輸入。
其他產品改進和修復
Directly Detected Eye Analyzer Visualizer（直接檢測人眼分析器觀察儀）
Visualizer Library（觀察儀庫）添加了一個新的元件Electrical Eye Viewer（電學人眼觀察儀）。 這個觀察儀元件取代了過時的直接檢測人眼分析器觀察儀。對于任何包含后者元件的設計，建議刪除該元件，并將其替換為新的電學人眼觀察儀。
Raman Amplifier Average Power Model/Raman Amplifier Steady State Model/Raman Amplifier Dynamic Model（拉曼放大器平均功率模型/拉曼放大器穩態模型/拉曼放大器動態模型）
當在拉曼放大器庫中使用平均功率模型、穩態模型或者動態模型時，為拉曼增益配置文件設置一個有效的文件和路徑非常重要 （否則元件不生效）�？梢栽�“OptiSystem 15.0 SamplesOptical amplifiersRaman amplifiers”找到案例文件。具體是：拉曼增益效率 RGEfficiency_FusedSilica_NLO_3rdEd_Agrawal_Fig8-1_p300_Hz.dat和拉曼增益RGNorm_FusedSilica_NLO_3rdEd_Agrawal_Fig8-1_p300_Hz.dat。這些數據文件的泵浦參考是1000nm。如果路徑不正確的話，會彈出一個警告信息。圖5展示了當文件不正確時彈出的錯誤信息。
圖5.錯誤信息-當文件路徑不正確的時候彈出錯誤信息
應用程序更新
案例文件夾（OptiSystem15.0 Samples）現更新如下：
Advanced modulation systemsOFDM systemsOFDM MATLAB案例中添加了OFDM系統設計的一個MATLAB版本。
Optisystem15.0案例里添加了一個叫做“Optical wireless”的文件夾。為室內無線（Li Fi）、地面自由空間光學和地球-衛星通信添加了新的例子。
Software interworkingMATLAB co-simulationOptiSystem MATLAB data model案例中添加了一組新的案例和概述。這些新的案例提供了關于Optisystem和MATLAB之間的數據模型和結構如何工作的詳細信息。
Optisystem15.0案例里添加了一個新叫做“Link equalization and FIR filters”的文件夾。為IIR濾波器設計（S域，Z域）和鏈路均衡技術添加了新的例子。
Samples文件夾中添加了一個 的子目錄“Python Script”，里面有關于Python腳本的教程和一些案例
文件更新
OptiSystem Component Library（OptiSystem元件庫）
以下元件的參數表和/或技術描述部分已更新或創建：
Electrical Eye Viewer（新）
BER Test-Multiple（新）
Measured Optical Sensor (新)
Python Component (新)
Electrical Complex Conjugate (新), Optical Complex Conjugate (新)
Digital Filter
Free Space Optics
Dual Port Visualizers
Electrical Downsampler
Electrical Constellation Visualizer
Oscilloscope Visualizer
Optical Time Domain Visualizer
|
