物理光學軟件VirtualLab Fusion最新發布為更廣泛的應用打開了大門。
LightTrans在開發物理光學設計軟件VirtualLab Fusion時采用的策略可以概括為五個字：連接求解器。今年夏天發布的最新版本2020.1將這種策略提升到了一個全新的水平。
連接場求解器是快速物理光學的基礎：使用單一求解器仿真復雜系統不是一個選擇，要么錯過重要的物理效應，要么仿真變得過于繁重。VirtualLab Fusion作為一個一站式的仿真平臺，不同的求解器可以應用于系統的不同元件，計算結果以非序列的方式進行無縫組合，為整個系統提供矢量解。在最新版本中，這些求解器可以定義在空間域或空間頻率(k)域，這取決于具體情況下哪個更方便。這種自由度的優勢在于：仿真速度更快，而且在許多情況下，系統中的物理效應以更精確的方式考慮。
這種域的自由切換使傅里葉變換成為人們關注的焦點。使用嚴格的奈奎斯特-香農等距采樣的傳統是人們普遍認為物理光學緩慢而繁重的另一個原因，眾所周知這是快速傅里葉變換的先決條件。但是VirtualLab Fusion 2020.1，利用其傅里葉變換算法目錄以及伴隨的混合數據處理，提供了一個變通方法來避開這樣嚴格的采樣條件：結果是，簡單而更快的物理光學。
簡而言之：新的求解器可以自由地在不同的域之間切換進行應用；具有自動決策功能的FT算法目錄，可提供舒適無縫的體驗。
換句話說：VirtualLab Fusion 2020.1現在為您打開了新的應用領域，而且速度比以往任何時候都更快。

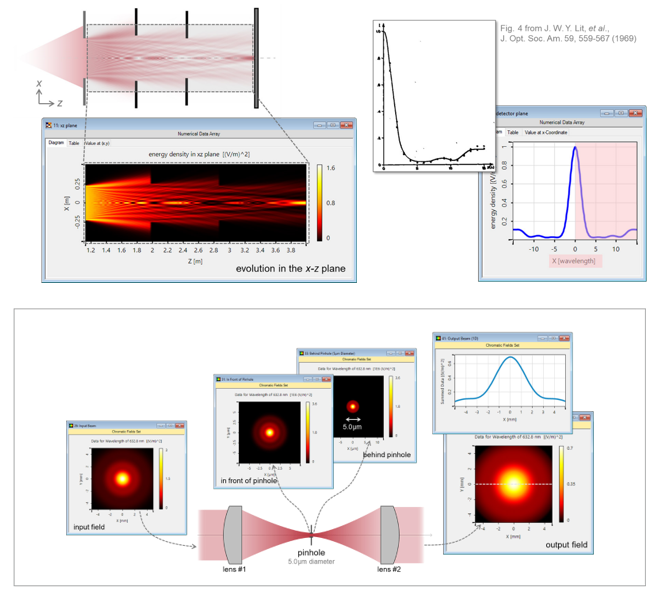

級聯光闌、4f設置、激光系統

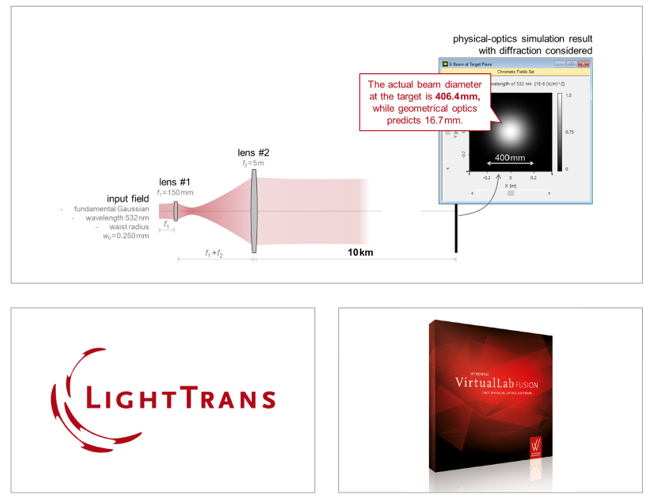

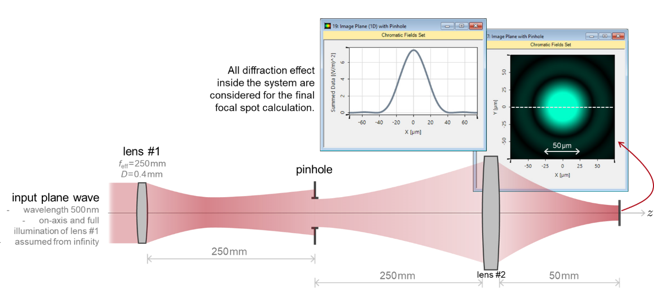

考慮整個光學系統的衍射，而不是假設衍射直到出瞳才會出現。這對于以下系列眾所周知的場景的建模至關重要：4f設置，級聯光闌，傍軸高斯系統。 LightTrans總裁Frank Wyrowski解釋道：“在VirtualLab Fusion 2020.1中，我們實現了一套創新的傅里葉變換算法，使用獨特的混合數據處理來控制計算量，以及一個完全自動化但可定制的決策過程”。所有這些共同確保以更快，更用戶友好的方式將整個系統的衍射效應都考慮在內。
光柵&分層介質
傅里葉變換的計算敏捷性不僅對衍射效應的仿真有影響：在空間域和k域之間來回快速切換對由不同自然域元件組成的系統進行建模是必要的，例如：透鏡或其他曲面（空間域）和光柵（k域）。CTO Site Zhang強調：“2020.1版中用于光柵，平面界面和分層介質的新元件充分利用了嚴格的k域處理。使用新介質可以方便地定義具有不同參數的柱體，使得我們如今可以支持用戶友好的配置和仿真超穎光柵。”例如，會自動考慮非直觀效應，例如角度/頻譜色散和偏振依賴性。
衍射透鏡&全息光學元件(HOEs)
衍射透鏡和HOEs的新元件通過使用局部線性光柵近似（LLGA）來解決結構參數的局部變化，以嚴格的傅里葉模態法（FMM）和薄元近似（TEA）作為模擬光與結構相互作用的局部算法。
增強和混合現實
幾十年來，AR和MR在科幻小說中已經很常見了，我們正見證著這項技術在現實生活中的發展。然而，要解決仍需克服的挑戰，尤其是與光學相關的挑戰，需要奉獻精神和獨創性。對于專用于此主題的建模和設計工具，版本2020.1增加了疊加在分段光柵區域上的光束足跡可視化。LightTrans International還與Dynardo合作，提供了可嵌入VirtualLab Fusion用戶界面中的OptiSLang ®進化算法（單獨出售）。
