主要更新方向
VirtualLab Fusion 通過其驚人的快速物理光學技術實現物理光學建模
VirtualLab Fusion 的開發從未停止。 VLF 2023.1*提供：
- 更快的速度
- 更容易使用
- 融合更多物理光學模型
- 更高的透明度
- 多元的仿真控制選擇
*我們的客戶通常將 VirtualLab Fusion 稱為 VLF。 因此，在此功能概述中，我們將 VLF 2023.1 用于代指 VirtualLab Fusion 2023.1。
更快的速度
VirtualLab Fusion 2023.1速度更快
VirtualLab Fusion 實現快速物理光學*通過兩項關鍵技術進行系統建模：
- 連接每個光學組件的專業建模技術
- 盡可能應用逐點建模技術
兩種技術的算法在VLF 2023.1 中得到進一步優化，并提供更快的模擬速度
VLF 2023.1 更好地利用多核處理器進行并行計算。

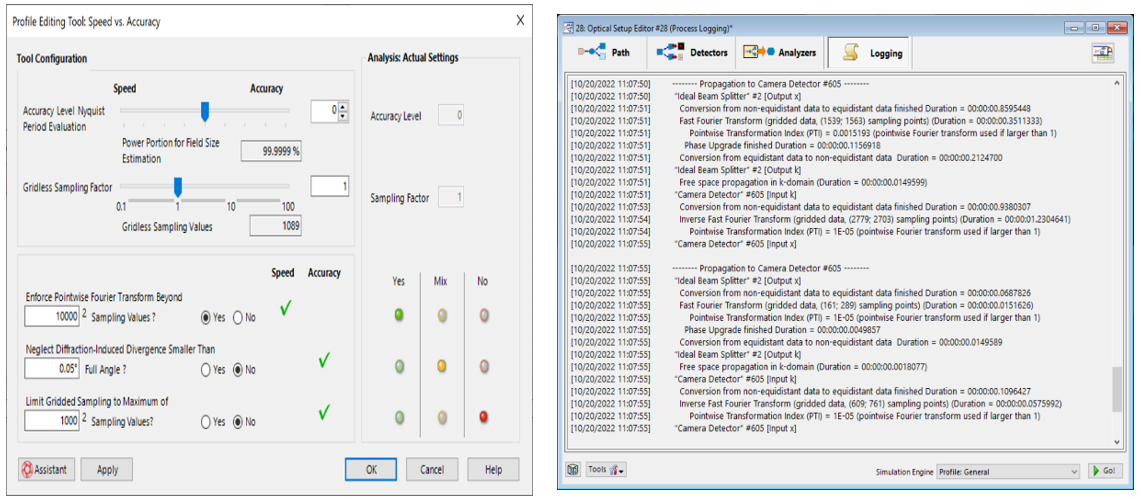

新的配置文件編輯器（Profile Editor）和配置文件編輯工具可以很好地平衡準確性與速度
新的通用探測器（Universal Detectors）顯著節省通過評估來自電磁場的多個探測器信號來建模步驟和時間
更易使用
如何更方便地使用 VirtualLab Fusion 2023.1

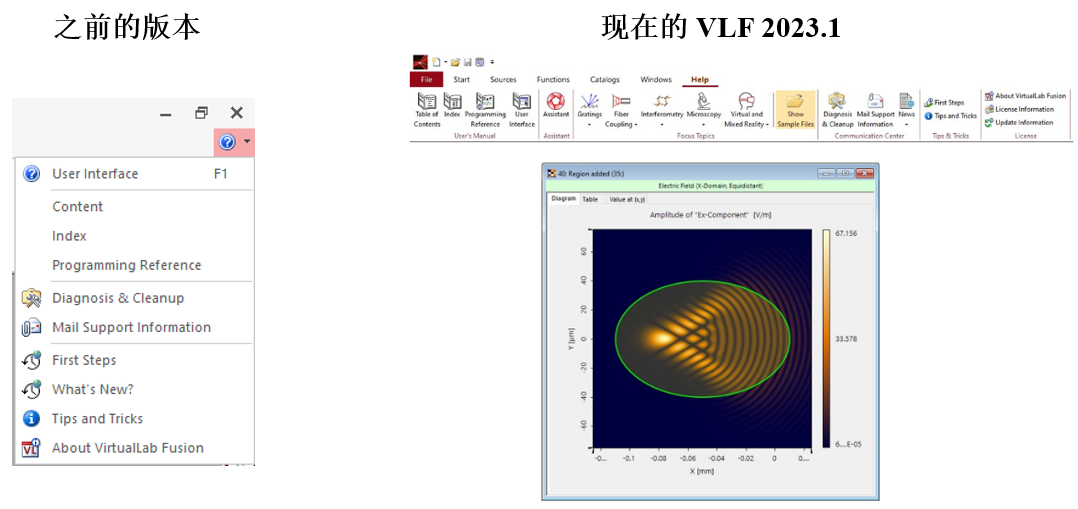

直到最近，VirtualLab Fusion 還僅僅只是提供了一個基本幫助功能的小按鈕
在 VLF 2023.1 中，引入了全面的幫助和助手概念，并逐漸增加了內容
在 VLF 2023.1特定窗口位置里增加新的 VLF 助手（VLF Assistant）概述了軟件功能特性
VLF 2023.1 帶有新的模擬配置文件編輯器（Profile Editor）和配置文件編輯工具（Profile Editing Tools）
這些工具有助于順利開始 VLF 2023.1 物理光學建模
VLF 2023.1 中的數據視圖進一步統一并增加了其他功能，使它們更易于使用
VLF 計算器（Calculators）是非常有用的工具； VLF 2023.1 提供了更多這樣的助手
融合更多物理光學模型
VirtualLab Fusion 2023.1 中的更多物理特性
VirtualLab Fusion 提供越來越多的物理光學模型，重點是：
- 具有光輻射模型的光源
- 具有光交互模型的組件
- 帶有光評估模型的探測器
- 光從光源到組件再到探測器的傳播模型
VLF 2023.1 為光源模型引入了光源功率管理（power management）

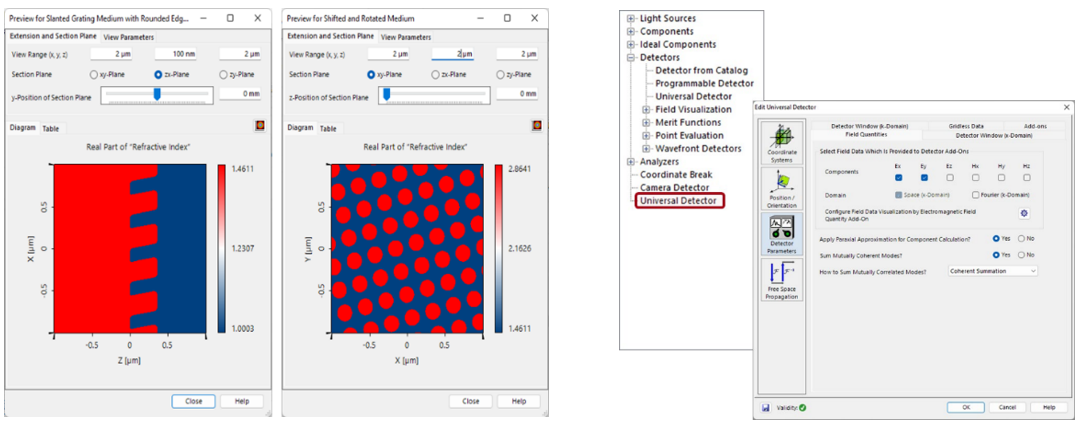

組件具有各種新功能
新的通用探測器意味著VLF探測器建模的巨大飛躍。在VLF中缺少探測器？已經不再缺少！
VirtualLab Fusion 以其對物理光學建模中包含的衍射的無縫銜接而聞名。借助 VLF 2023.1，我們可以做得更好！
更高的透明度
VirtualLab Fusion 2023.1更高的透明度
VLF 助手提供對概念、功能、使用、一些典型故障排除和進一步開發計劃的深入了解 。由此，它加深了 VLF 技術的透明度
新的模擬配置文件編輯器和配置文件編輯工具有助于獲得對系統和建模參數的完整和透明的概覽
VLF 2023.1 中的過程日志記錄（Process Logging）提供了有關算法性能、數據采樣、過程參數和每個建模步驟的 CPU時間的更多詳細信息。 日志記錄帶來了極大的透明度，這對您的使用有益
系統模擬分析器（SystemModeling Analyzer）的新特性增強了它的功能并更好地洞察了建模步驟的影響
多元的仿真控制選擇
VirtualLab Fusion 2023.1多元的仿真控制選擇
新的配置文件編輯器提供了對所有系統和建模參數的全面洞察和完全控制。 它充當您的建模和設計控制中心
編輯器提供對所有相關參數的結構良好的訪問，并具有用于快速編輯的智能功能

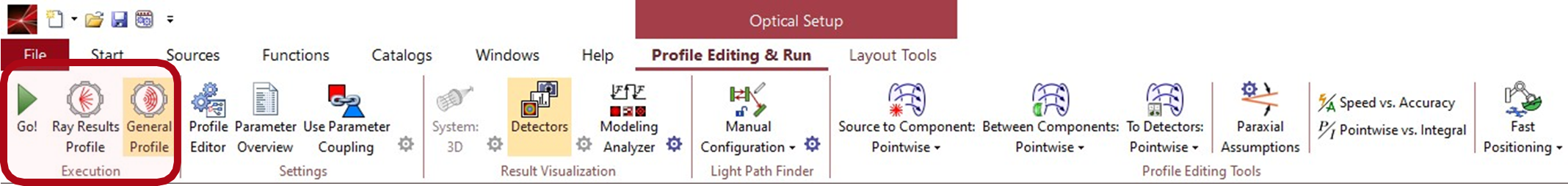

為了進一步簡化配置文件編輯器的工作，VLF2023.1 引入了配置文件編輯工具，可以在配置文件編輯器中自動配置建模參數。
VLF 2023.1 的新專家模式（Expert）支持更廣泛的數據對象數值操作。
功能概述（以下為更新內容的詳細解釋和案例展示）：
更快的模擬速度
VLF 2023.1 中更快的模擬速度
VLF 2023.1 中的模擬算法得到進一步優化并提供更快的模擬速度
VLF 2023.1 更好地利用多核處理器進行并行計算

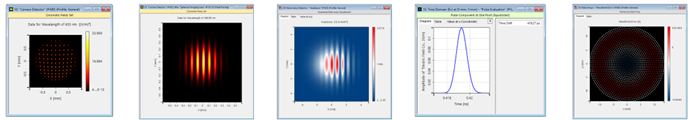

在五個示例中，展示了計算速度的提升，計算速度提高了1.5倍到3倍
根據具體任務，速度的提升可能更多

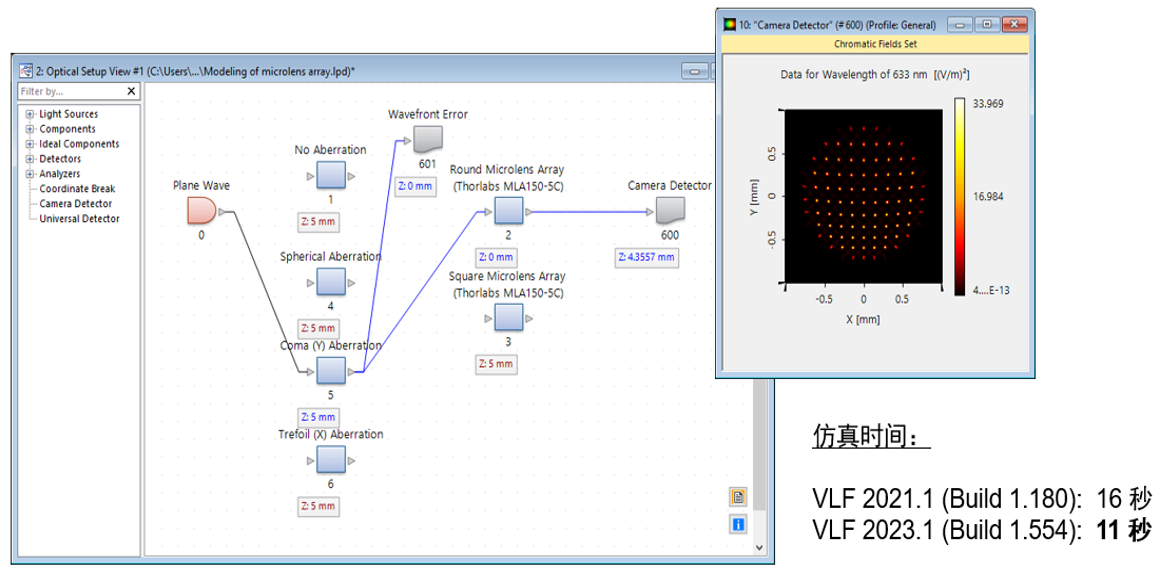

示例 1：微透鏡陣列的仿真

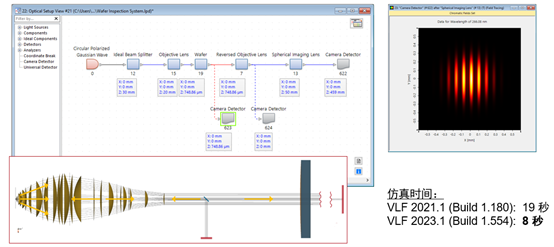

示例 2：晶圓檢測系統

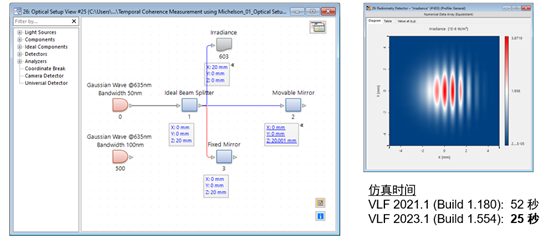

示例 3：相干性測量

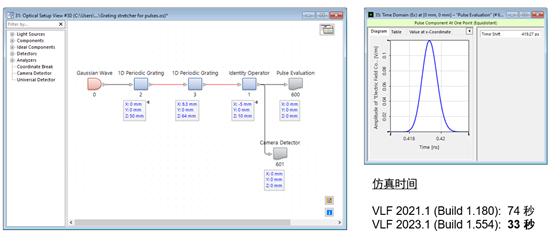

示例 4：光柵展寬器

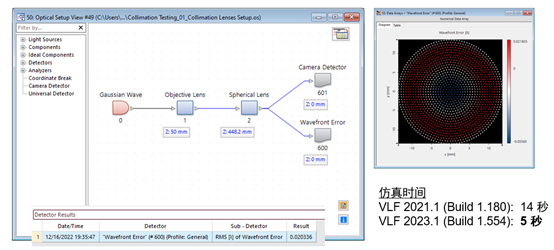

示例 5：準直系統分析
VLF 2023.1 中更快的模擬速度

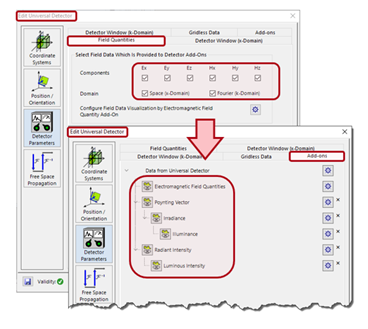

新的通用探測器允許計算來自電磁場的任何探測器信號
場在探測器平面中計算一次，所有探測器信號都從相同的電磁場數據中獲得
這通過避免場數據的多次計算顯著提高了模擬速度
圖：在示例中，Poynting 矢量、輻射強度、發光強度、照度和輻照度是根據場數據計算的
配置文件編輯器
模擬配置文件
VirtualLab Fusion 將光學系統存儲在.os 文件中。 這些文件包括有關系統布局、光源、組件和探測器的所有參數
VLF 2023.1 引入了也存儲在.os 文件中的模擬配置文件的概念
模擬配置文件允許配置和存儲模擬設置

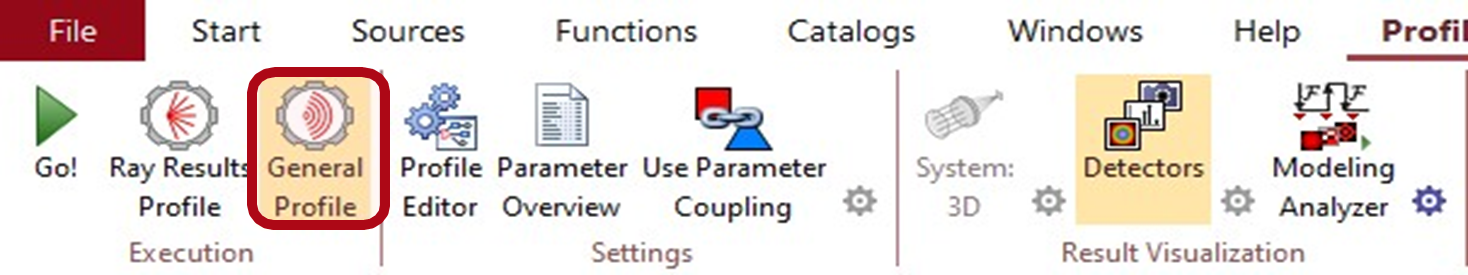

光學系統帶有通用配置文件（General Profile），可以不受限制地編輯模擬設置

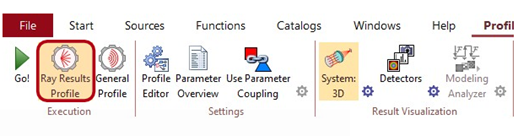

額外的光線結果配置文件（Ray Results Profile）經過預先配置，可以快速訪問已知的光線光學結果
配置文件可以無縫控制在物理光學建模中包含的衍射。*

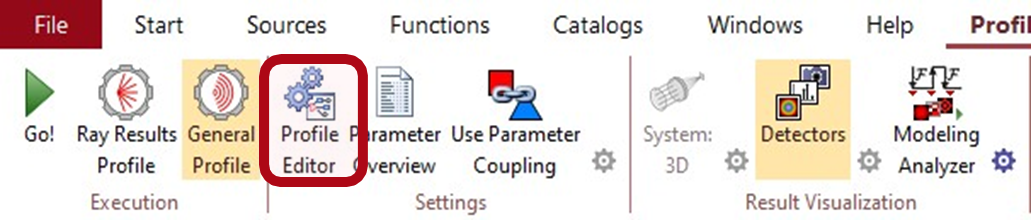

配置文件編輯器
VLF 2023.1 大大改進了對光學系統及其建模（.os 文件）中所有相關參數的訪問
模擬控制的中心是配置文件編輯器。 它從所有其他地方和對話中收集參數，并在一次對話中系統地呈現它們
第一個版本的配置文件編輯器與 VLF 2023.1 一起發布，結合了參數概覽（parameter overview）和使用智能內部編輯工具的簡單參數訪問
此配置文件編輯器為系統和模擬配置提供了一個新的和額外的用戶界面。沒有刪除其他對話框。
配置文件編輯器
配置文件編輯器的基本類別是：
- 光源
- 組件和求解器
- 可視化場解和探測器
- 其它設置

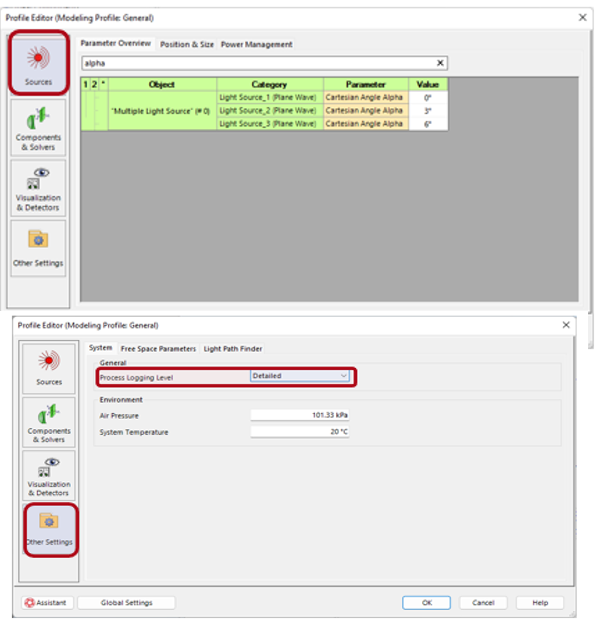

光源選項卡提供對所有光源參數的訪問。VLF 2023.1 仍然僅限于一個主要光源。但是多光源（Multiple Light Source）已經提供了一種在一個系統中處理一組光源的好方法
每個系統都需要一些基本設置，這些設置可以在其它設置中（Other Settings.）進行設置
日志記錄提供對建模及其性能的深入洞察。 在初始化系統時，我們建議使用正常/詳細日志記錄。對于模擬系列和優化，應關閉日志記錄以節省對 CPU 時間的貢獻，盡管很小

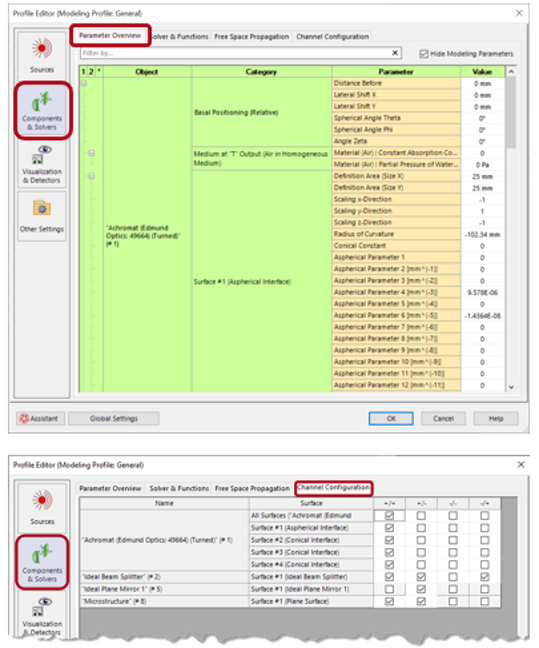

配置文件編輯器---組件和求解器
組件和求解器選項卡可以訪問類別
- 參數概覽
- 求解器和函數
- 自由空間傳輸
- 通道配置
參數概覽提供每個組件的系統參數概覽的摘錄
求解器和函數選項卡將允許訪問每個組件的所有相關參數。 然而，在 VLF 2023.1 附帶的第一個編輯器版本中，大多數這些參數尚未從組件對話框中收集
通道配置選項卡可以輕松配置每個組件的非序列模型。

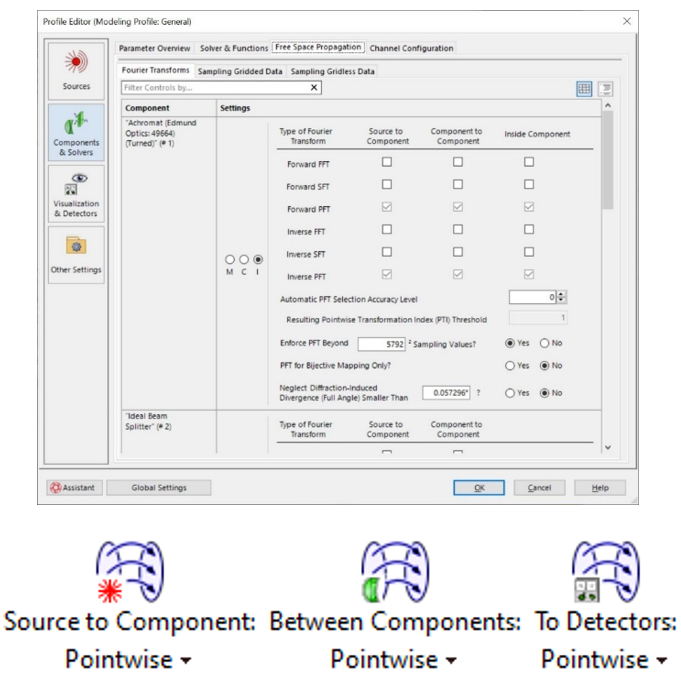

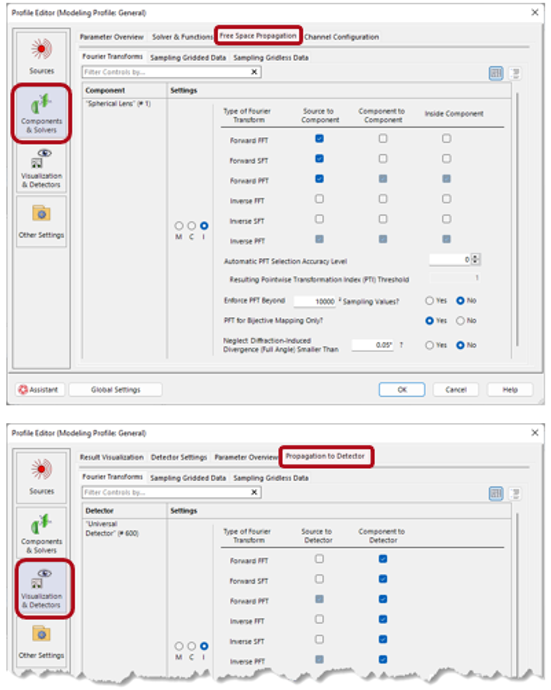

配置文件編輯器---自由空間傳播
從光源到組件和探測器以及組件之間的傳播構成了連接光源與組件求解器和探測器的關鍵技術*
它由組件的自由空間傳播選項卡和探測器的傳播到探測器選項卡控制
配置文件編輯器支持對建模中的傅里葉變換進行詳細設置，并由此無縫控制物理光學建模中包含的衍射*
VLF 2023.1 提供各種工具來幫助進行這些設置以及技術背景信息，以便輕松掌握這一關鍵技術

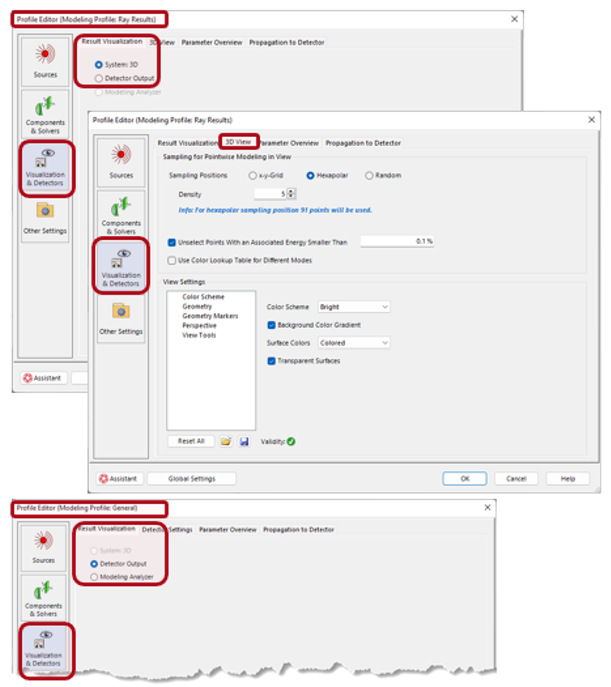

配置文件編輯器---探測器和可視化場解
結果可以通過以下方式可視化：
- 系統 3D 視圖
- 來自探測器的數據視圖
- 來自模擬分析器的數據視圖
由于3D系統中的光傳播由光線形式存在。VLF 2023.1 僅在光線結果配置文件中提供 3D 系統可視化選擇
可以在兩種配置文件中生成探測器輸出。在光線結果配置中，它們僅限于點圖、方向圖和波前相位/OPL 的可視化
通用配置還支持選擇模擬分析器
配置文件編輯器---探測器和可視化場解

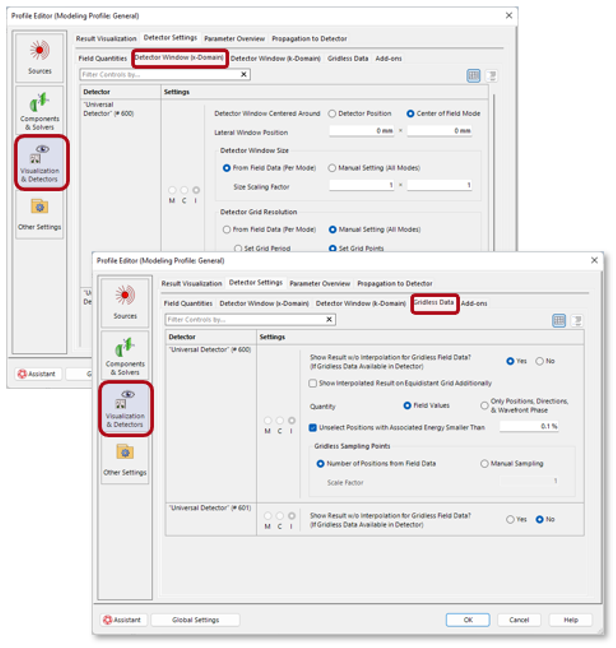

第一個版本的配置文件編輯器提供了新的通用探測器的所有參數
參數包括“傳播到探測器”設置以及通過無縫控制在傳播到探測器中包含的衍射效應
探測器設置允許選擇要在x 域和k 域中評估的場量，以及關于探測器窗口中的尺寸和采樣的設置
如果傳播到探測器的建模的最后一步是逐點的，則場值以非均勻網格的形式到達探測器。 VLF 2023.1 只允許顯示帶有場值或位置的點云。
它提供了點圖的直接獲取
