拉曼光鑷測試儀包括懸浮固定微粒的光學鑷子，激發樣品產生拉曼光譜的激發光源，探測拉曼信號的拉曼光譜儀以及信號分析處理軟件。系統采取獨立的光捕獲和光激發的設計方案，為多光束耦合多器件集成的高端科研儀器：
1.優質的 LOT-Ⅲ光鑷微操作儀；

2.高穩定性的拉曼激發光源；

3.獨立的拉曼激發光源和光鑷捕獲光源的設計，使得拉曼激發光源和光捕獲可以實現相對微小位移，提供多種實驗方案的靈活性；

4.光譜探測光路采取光纖耦合。

此系統可廣泛應用于偶氮囊泡，癌癥細胞，肝細胞等單生物細胞的拉曼測試等等。

光鑷微操作儀是用于對微米微粒的操控和進行皮牛力測量的工具。光鑷儀器廣泛應用于單細胞單分子生物學、軟物質膠體科學、物理與材料科學、微納加工以及光的力學效應實驗教學。光鑷儀器的一般操控精度和圖像分辨精度均需要達到亞微米的量級，包括學生用的教學儀器，也在微米操控精度，特別是光鑷技術的單分子應用研究達到了亞納米的測量和分辨精度，故光鑷儀器屬于高精度的光學精密儀器。為了達到預期的操作精度，需要高穩定的系統得以保障；儀器要方便操作和掌握，所以光鑷儀器的設計和制造應

滿足好的穩定性和高精度的測量。


功能和主要指標

1.光捕獲

光源波長1064nm，功率0-500mW 連續可調；

捕獲物鏡100×，NA=1.25；

光鑷力0-50pN；

兩維千分尺樣平臺10mm-10mm;

2.拉曼光譜激發

激發光源波長785nm，功率0-120mW 連續可調；

指向穩定性：0.005mrad/°C；

發散角：小于1mrad；

3.拉曼光譜探測

波長覆蓋范圍：785nm-1050nm;

孔徑率：f/2.0;

光柵刻線：1200g/mm ;

分光度(nm/mm)：6.23

空間分辨率：5cm-1 (25μm 光纖)

象散：小于120um

圖像畸變：小于2.5 像素

像素大�。�20×20 微米

液氮制冷CCD(10:100BRCCDcameras)

成像面積: 26.8mm x 2.0mm;


應用實例：

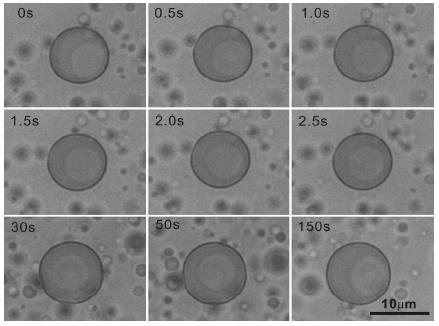

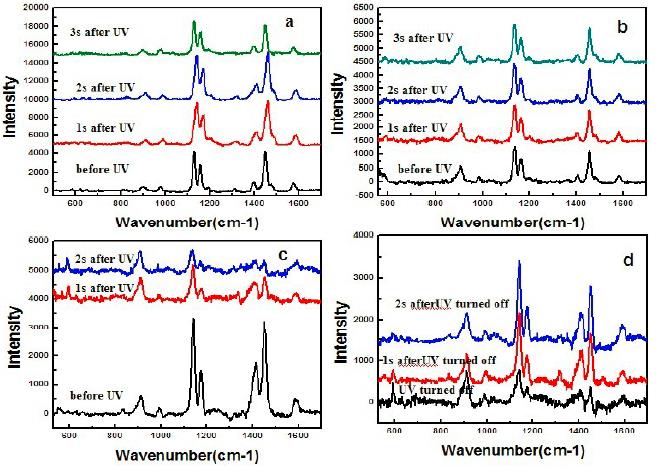

囊泡微區光致運動
