Optisystem可以設計和模擬光纖放大器和光纖激光器。
此處展示的案例可在Optisystem安裝文件夾samplesOptical amplifiers中找到。
該教程將會介紹光放大器庫這一部分。
光放大器
全局參數
使用Optisystem的第一步是設置全局參數。
我們都知道，主要的一個參數是time window，它由比特率和序列長度計算得到。
對于放大器和激光器的設計，還有其它可以定義模擬中的迭代次數和引入初始延遲的重要參數。
這些參數是Iterations和Initial delay，可以在全局參數窗口中獲得（圖1）

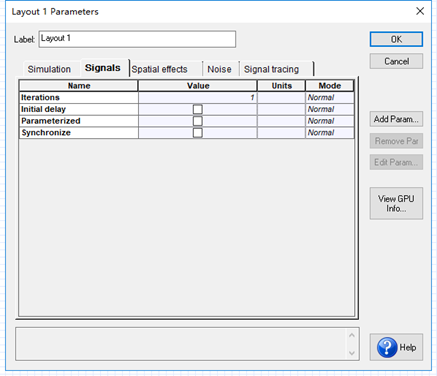

圖1 全局參數：Signals 標簽
本次教程中，除了一些全局參數，我們會使用默認參數。

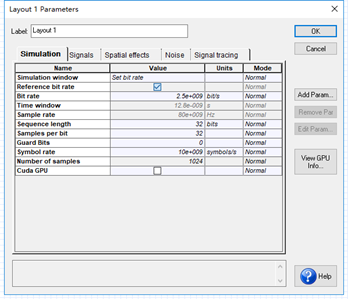

在全局參數對話框，將參數Bit rate設置為2.5e9，Sequence length為32，Samples per bit為32。Time window參數應該為1.28e-8（圖2）。
圖2 全局參數：Simulation參數標簽
系統設置
（a）
（b）

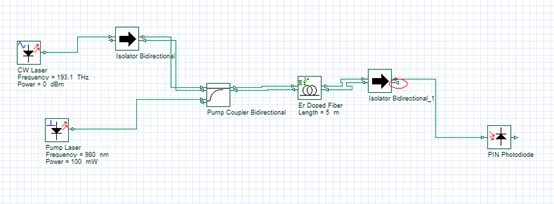

圖3 EDFA布局
Signals標簽
盡管所有的組件都在布局中正確地連接了，但是我們還不能正常的運行模擬。
首先，因為我們考慮信號在兩個方向上傳輸，所以我們需要不止一個全局迭代來使系統的結果收斂。
其次，第一次迭代中，雙向組件的左輸入端口沒有反向信號，例如隔離器和泵浦耦合器，這會使模擬被終止。
要解決第一個問題，你只需增加迭代次數
要解決第二個問題，有兩個可能的解決方案：我們可以啟用在Signals標簽的Initial delay參數（圖4）或者我們可以在布局中加入Optical Delay（圖5）。

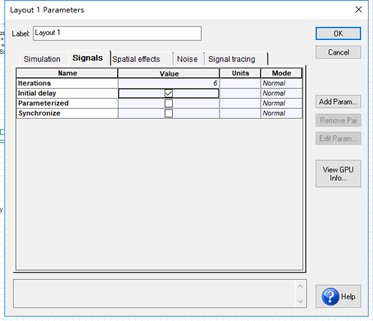

圖4 全局參數-增加迭代數和啟用Initial Delay

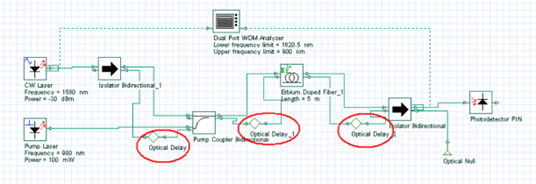

圖5 在布局中加入Optical Delay
運行模擬
我們可以運行圖3所示的系統然后分析結果：
要運行模擬，你可以在File菜單選擇Calculate。你也可以按Ctrl+F5或者使用工具欄的計算按鈕。在選擇計算后，計算對話框應該會出現
在計算對話框中，點擊Play按鈕。計算應當能無誤進行。
查看結果
為了查看結果，雙擊Dual Port WDM Analyzer。通過瀏覽Signal Index參數，你可以查看每一次迭代的結果

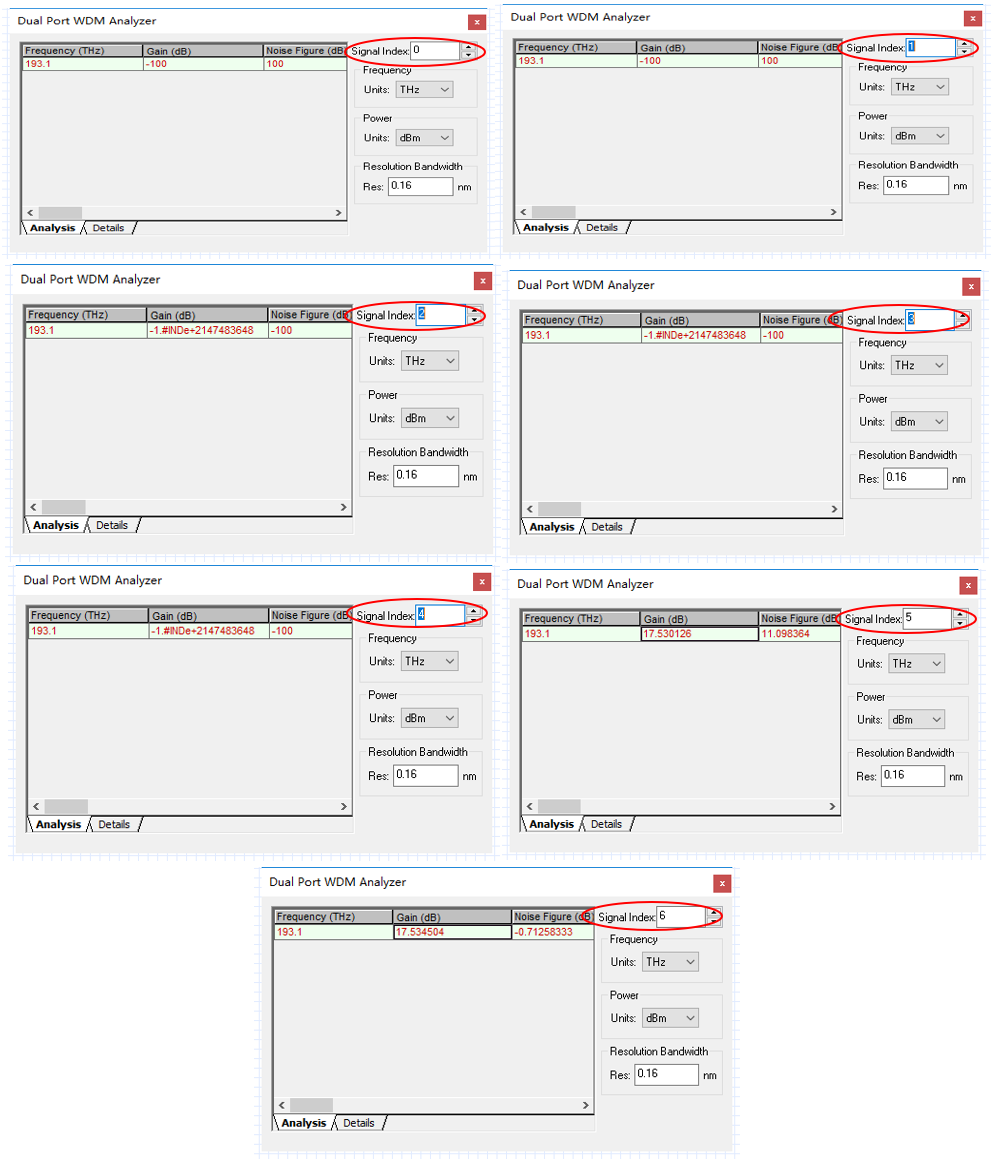

圖6顯示了6次迭代和初始延遲的WDM分析儀的結果。
圖6 Dual Port WDM Analyzer不同迭代次數的結果
運行模擬
為了比較圖3和圖5兩種不同設計的結果，我們可以模擬圖5所示的系統然后分析結果：
要運行模擬，你可以在File菜單選擇Calculate。你也可以按Ctrl+F5或者使用工具欄的計算按鈕。在選擇計算后，彈出計算對話框
在計算對話框中，點擊Play按鈕。計算應當能無誤進行。
查看結果
要查看結果，雙擊Dual Port WDM Analyzer。通過瀏覽Signal Index參數，你可以查看每一次迭代的結果

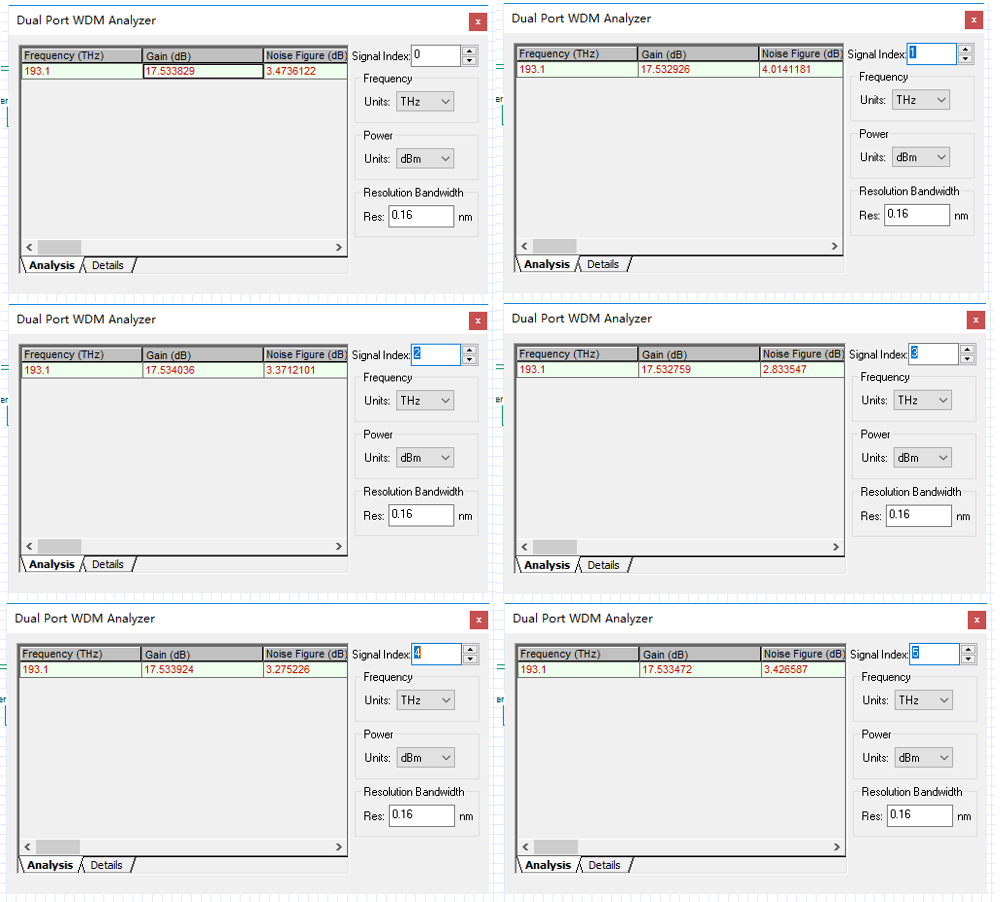

圖7顯示了6次迭代和初始延遲的WDM分析儀的結果。
圖7 Dual Port WDM Analyzer不同迭代次數的結果
正如我們所看到的，第二個設計收斂速度比帶有Initial Delay的設計快。圖3的設計因為有Initial Delay需要更多的迭代次數。
觀察增益與波長關系
（a） （b）

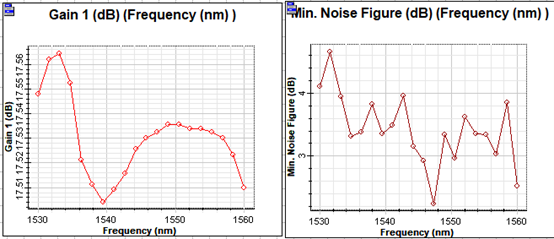

圖8 圖像(a) Gain x Wavelength 和(b) NF x Wavelength
|
