ZEMAX光學系統導入和CAD導出

VirtualLab Fusion為Zemax提供了用戶友好的接口，用戶可以從Zemax導入完整的光學系統，包括完整的3D位置信息和玻璃材料的定義。


這為那些可以使用兩個軟件的光學設計人員提供一個高效和靈活的工作流程——對于一個光學系統，一次性完成建模，并利用Zemax和VirtualLab進行分析；另一方面，VirtualLab中的光學系統和組件可以導出為各種計算機輔助設計(CAD)格式，如IGES和STL，方便進一步的制作加工。

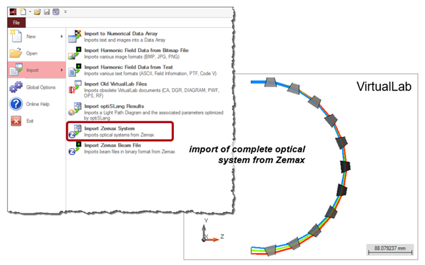

從ZEMAX導入光學系統



VirtualLab Fusion提供用戶導入Zemax文件的功能，包括完整3D位置信息的光學系統和玻璃。該導入功能開啟了兩個軟件之間用戶友好的接口。

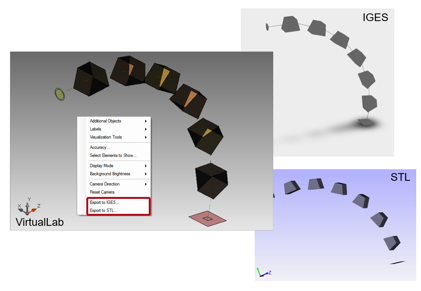

將系統和組件導出為STL和IGES格式



VirtualLab支持將系統中指定的光學組件導出為各種CAD格式。 這包括例如將透鏡，棱鏡，發射鏡系統和其他組件導出為STL和IGES格式。
