光纖耦合透鏡的設計與公差分析

在許多光纖光學系統中，常常需要根據用戶需求定制耦合透鏡以滿足給定的輸入場和工作距離。利用其內建的參數優化函數，VirtualLab Fusion 不僅提供了對光纖的耦合效率分析的工具，還可以利用其內置的參數優化功能實現耦合透鏡的高效設計。在光纖光學中，眾所周知光纖耦合效率對系統中元件的失對準極其敏感。利用VirtualLab Fusion中的參數掃描，可以方便地對光纖耦合系統進行公差分析，并研究不同參數對耦合效率的影響。

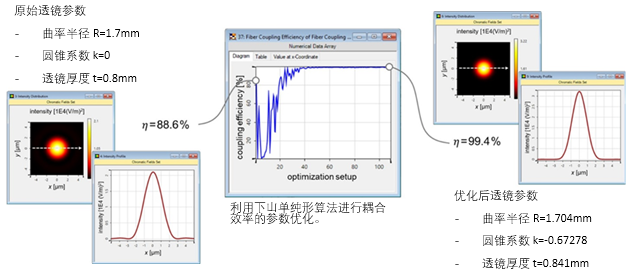

光纖耦合透鏡的參數優化





利用VirtualLab Fusion 中的參數優化功能，對光纖耦合透鏡進行設計，可達到高效地將光耦合成單模光纖的目的。

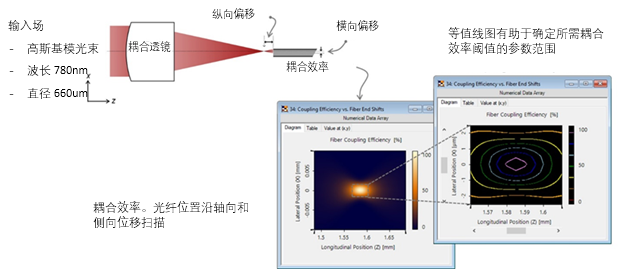

光纖耦合系統的公差分析






在光纖耦合系統中，分析了光纖端位置偏移和透鏡傾斜等不同公差因素對耦合效率的影響。
