多反射系統的非序列建模

非序列光學系統，特別是那些非序列性來自組件內部多次內部反射的系統，具有一系列特定的挑戰。將這樣的系統分解成一個順序等價的系統通常非常不方便，而且總是不切實際的。因此，擁有一個穩定的非序列建模策略可以在面臨此類任務時成為一個巨大的優勢。


建模和設計軟件VirtualLab Fusion正是通過其手動通道配置模式提供了這優勢，在該模式中，所謂的“光路查找器”對光在非連續系統中遵循的路徑進行初步分析，使用用戶控制的基于能量的標準來確定哪些路徑需要進一步遵循；這在具有無窮多條路徑的漸近配置中變得特別有用。授予用戶在系統中隨意打開和關閉通道的額外選項（例如，對于這個特定的元件界面，應該只考慮前向傳輸嗎，還是向后反射也很有趣？）增強了方法的靈活性，使您能夠獲得盡可能準確和快速的結果。


我們以兩種不同的場景為例演示了這一概念。首先，我們展示了赫里奧特池的情況，這是一種充滿弱吸收氣體的諧振器，其中大量的反射有助于準確表征材料的吸收特性。其次，我們使用法布里-珀羅標準具來解析鈉雙光子。

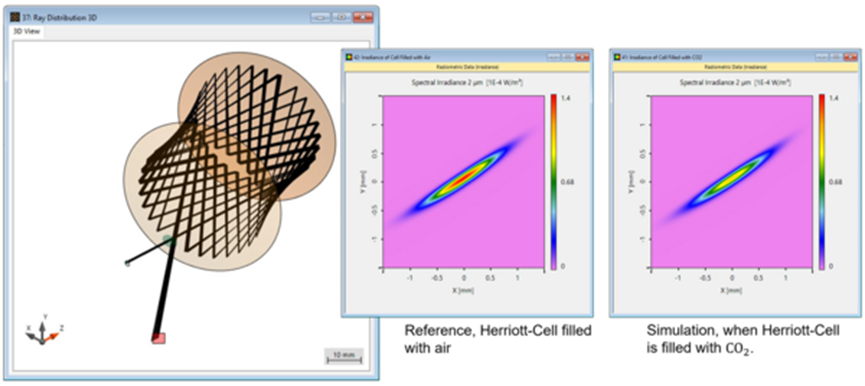

赫里奧特池的建模




該用例顯示了用于氣體光譜的赫里奧特池的物理光學模擬，包括CO2演示。

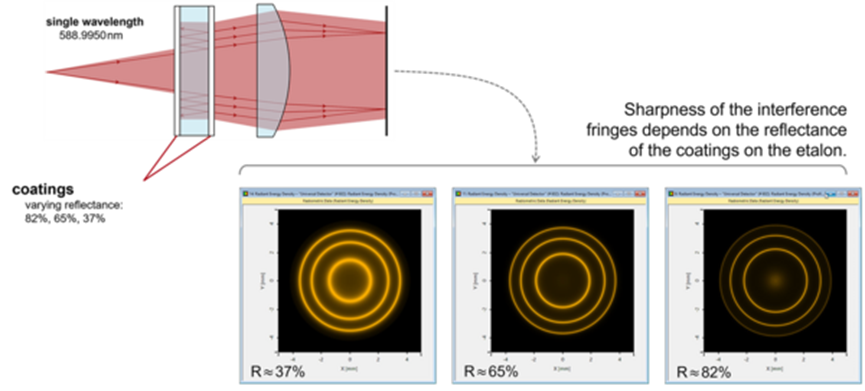

Fabry-Pérot標準具對鈉D線的研究




在VirtualLab Fusion中，建立了一個帶有二氧化硅間隔標準具的光學計量系統來測量鈉D線。此外，還研究了實際涂層反射率的影響。
