JCMSuite應用——微透鏡（Micro lens）仿真

該示例是對 Gschrey 等人的單光子源設計[1]的改編。 該幾何結構由多層襯底構成，襯底為布拉格反射鏡，在襯底頂部有一個微透鏡，量子點位于頂層內：

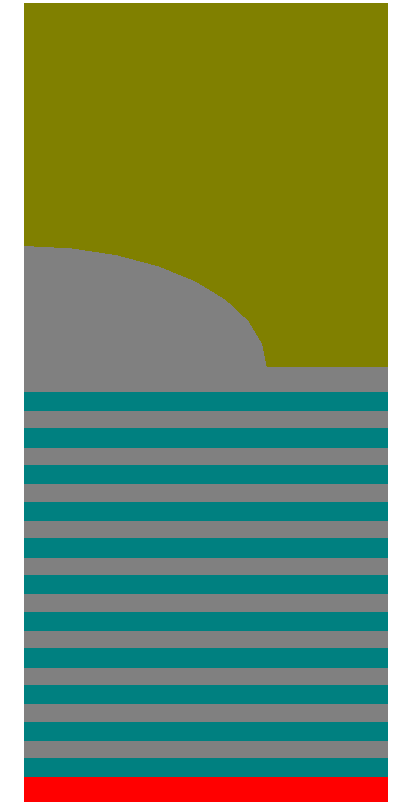

由布拉格反射鏡組成的微透鏡幾何結構示意圖（旋轉對稱）



入射波長為969nm的近場和遠場圖

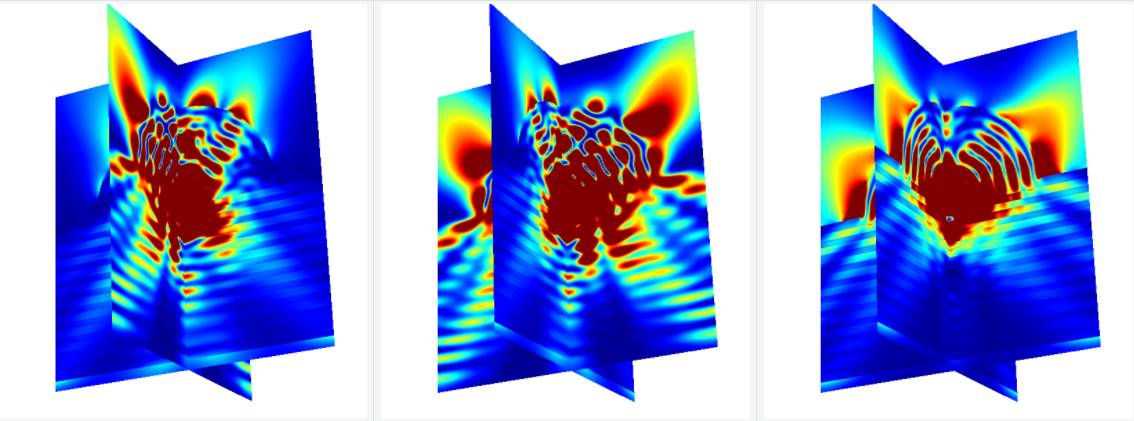

下圖展示了球面微透鏡在不同極化方向時，三個偶極子的近場強度和遠場強度（具有不同比例的偽彩色圖）：




x、y、z方向極化偶極子的強度（入射波長969nm,球面微透鏡）

x、y、z方向極化偶極子的遠場上部（空氣中）強度（入射波長969nm,球面微透鏡）

x、y、z方向極化偶極子的遠場下部（基底中）強度（入射波長969nm,球面微透鏡）


參考文獻：

1. M.Gschrey, et al., Highly indistinguishable photons from deterministic quantum-dot micro lenses utilizing three-dimensional in situ electron-beam lithography. Nat. Comm. 6, 7662 (2015).
