用于圓形高帽整形的折射光束整形元件的參數優化(2)

優化文件被儲存在文件“Scenario_307.01_Refractive_Top_Hat_Beam_Shaper_2”中。

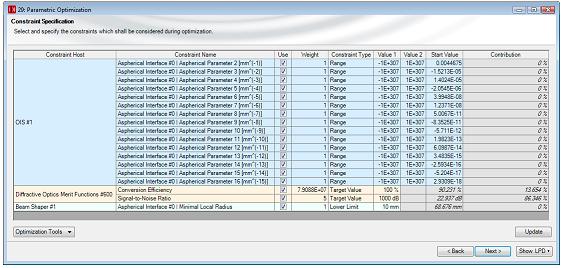

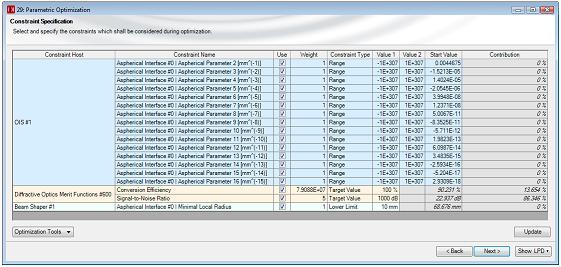

參數優化器需要在效率和SNR之間轉換。因為效率很好時，對在通用優化函數中的SNR的沖擊會增加。

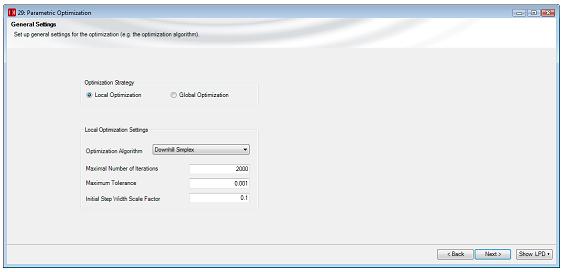

下山單一算法被用來局部優化。

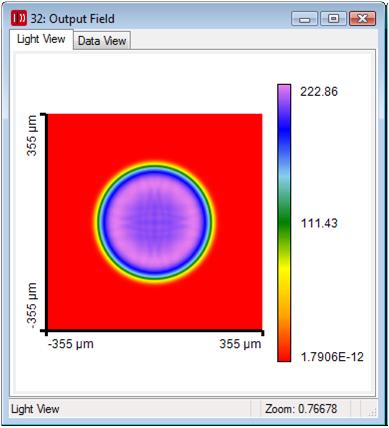

優化后的高帽質量：SNR：39Db,效率：91%。SNR顯著增加。






優化后的光路流程圖存儲在“Scenario_307.01_Refractive_Top_Hat_Beam_Shaper_3”中。高帽靠近光軸的部分中仍然包含少量的一致性錯誤，因為整個高帽面形都參與優化。第二衍射光學優化函數探測器用來計算高帽中心區域的一致性錯誤，這樣可以進一步提高光束質量，并在整形和靠近光軸處的一致性錯誤之間找到一種折中的辦法。

結論：

VirtualLabTM允許折射光束整形系統的參數優化。

模擬和優化考慮了衍射，干涉和像差效應。

信噪比和轉化效率優化函數能夠被用于評估系統質量。
