VirtualLab Fusion中導入自由曲面數據

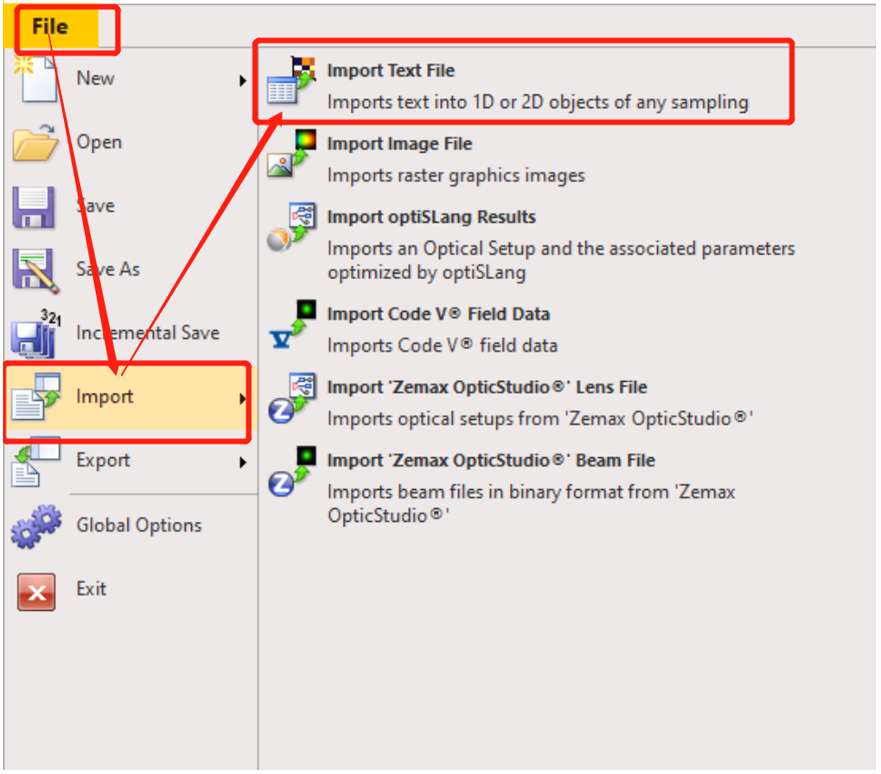

1. 點擊軟件左上角File→Import→Import Text File

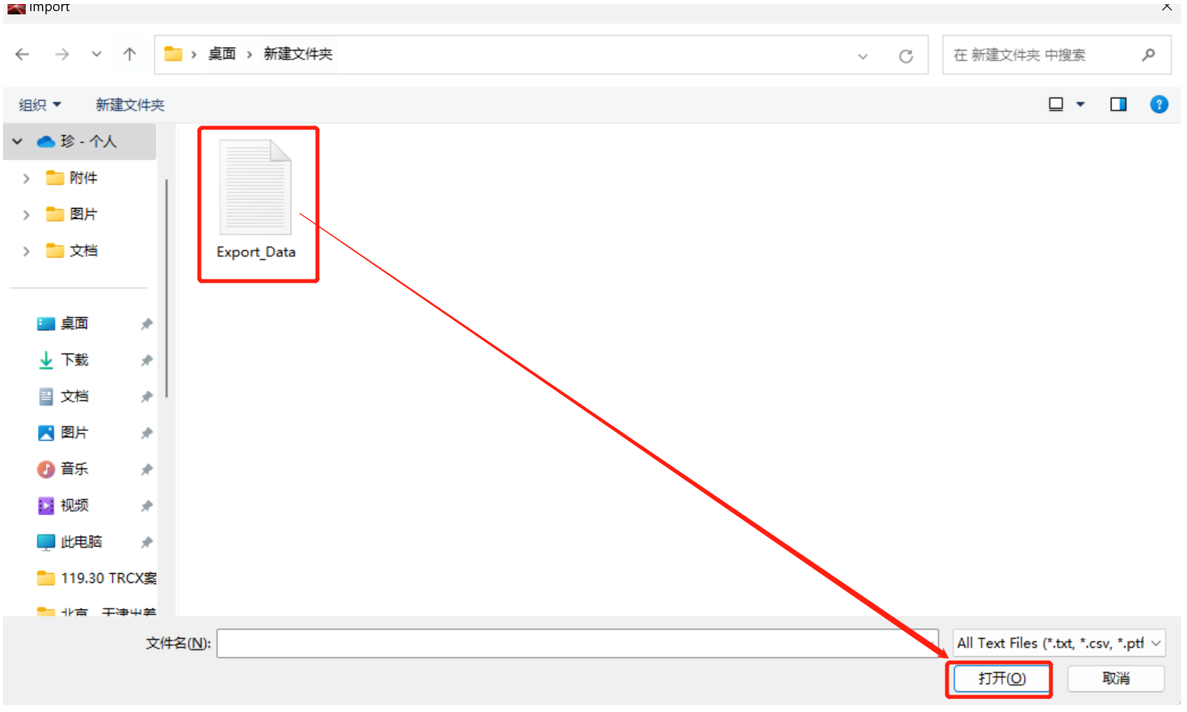

2. 選擇要導入的文件，點擊打開

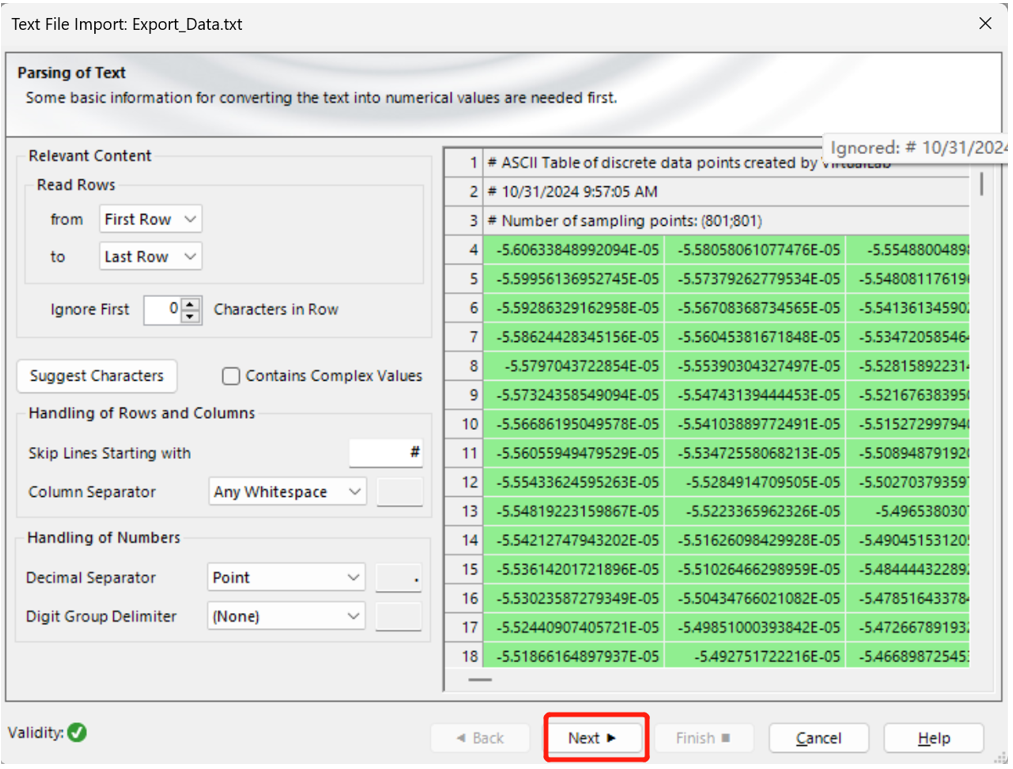

3. 確認數據沒有問題（顯示綠色為正常數據，顯示紅色為未識別的數據格式）

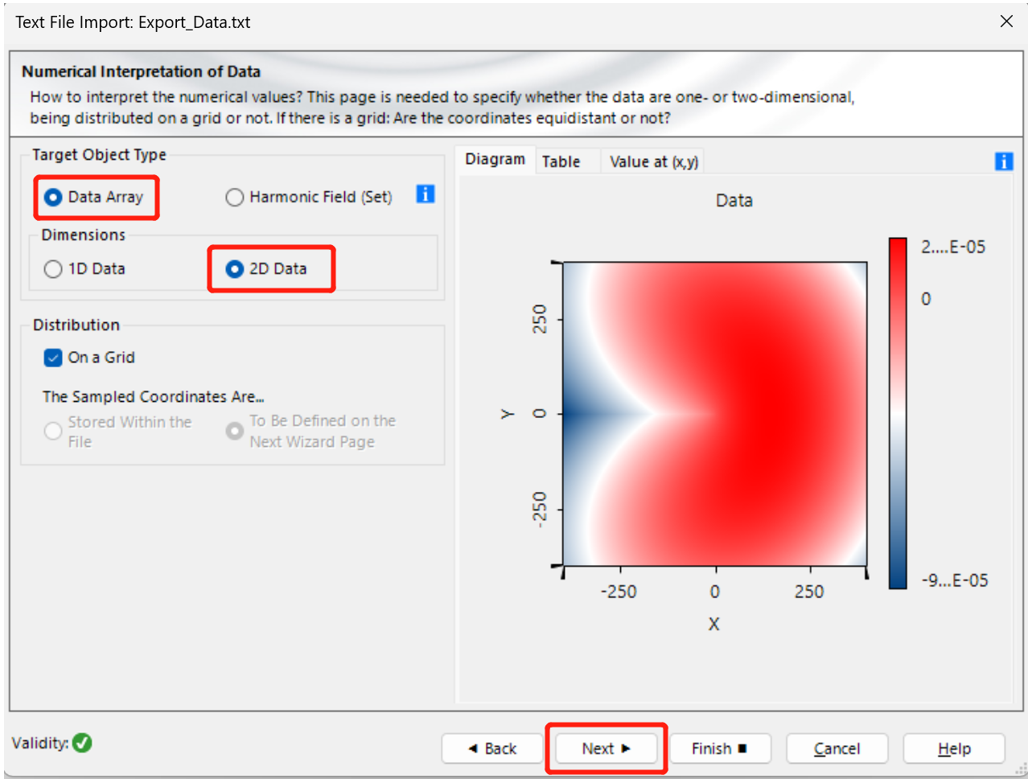

4. 選擇Data Array和2D Data，點擊Next

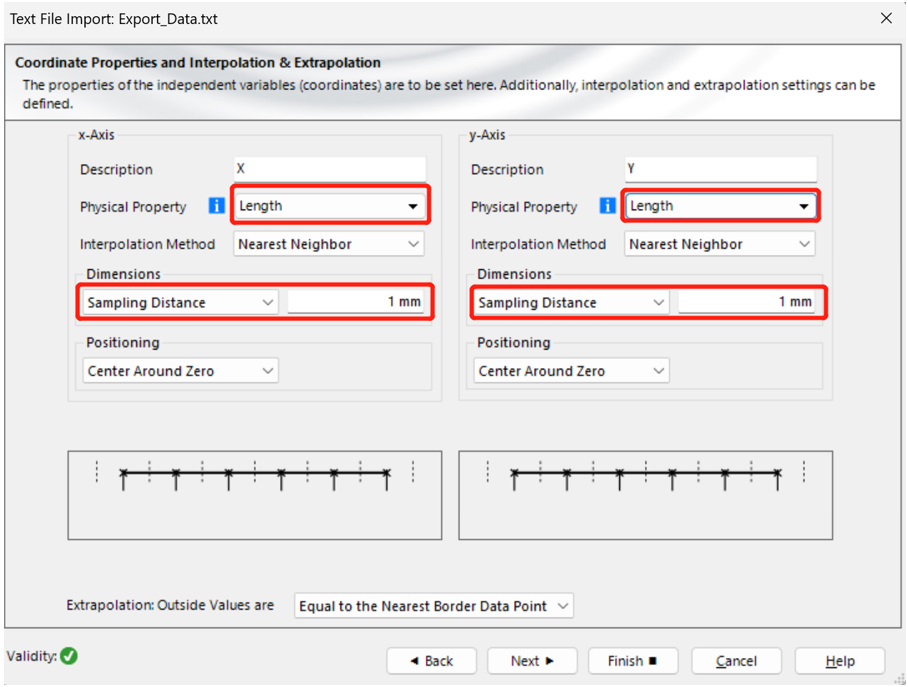

5. 設置x和y坐標的物理屬性，自由曲面一般為空間坐標，選擇Length

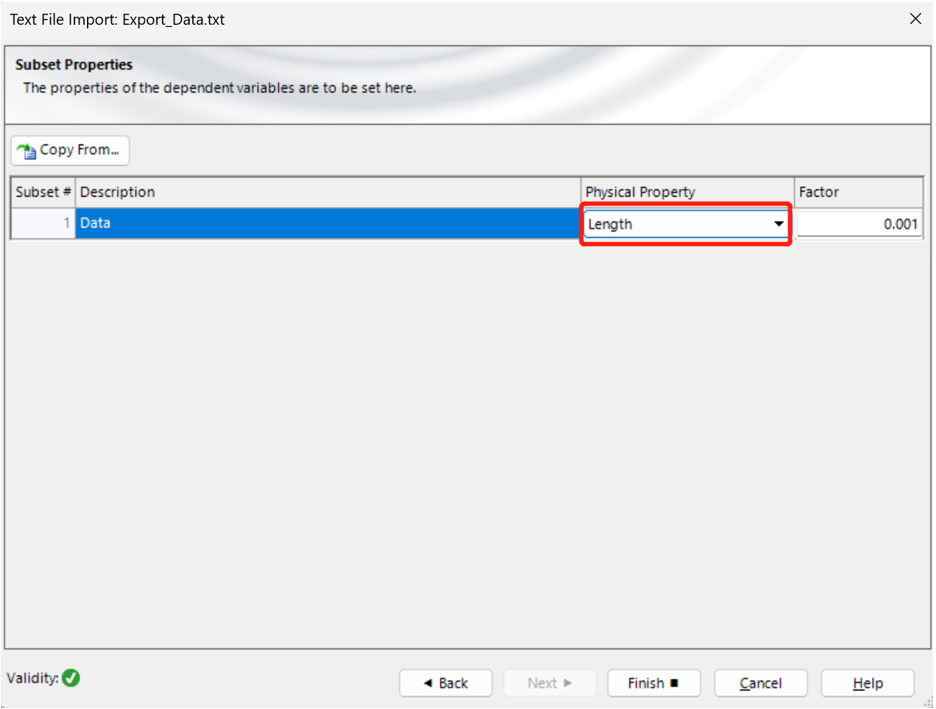

6. 選擇導入數據的物理屬性，為Length，點擊Finish

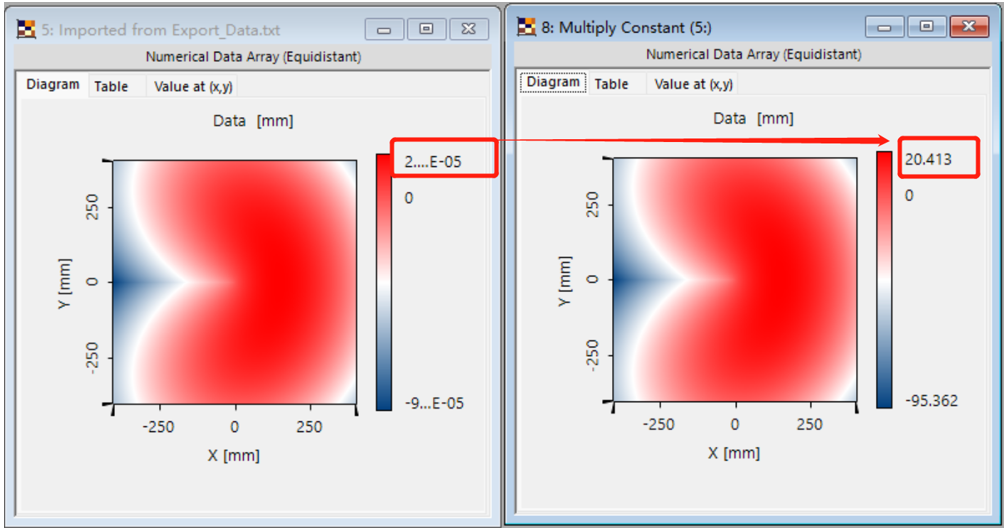

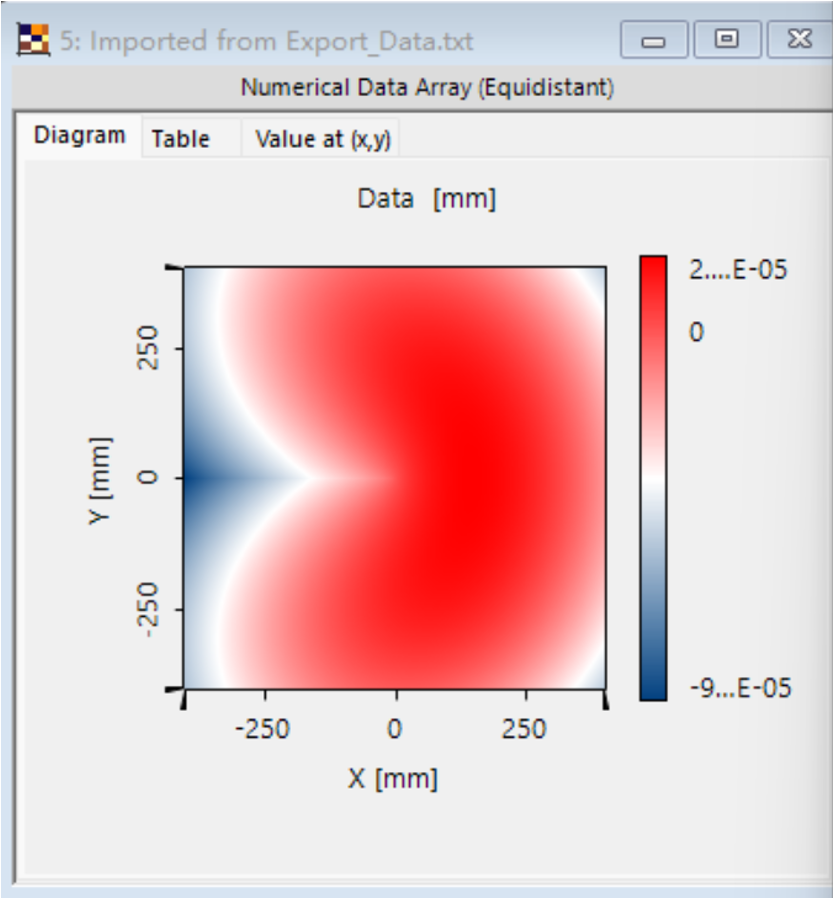

7. 預覽導入的數據，確認數據單位量級是否正確

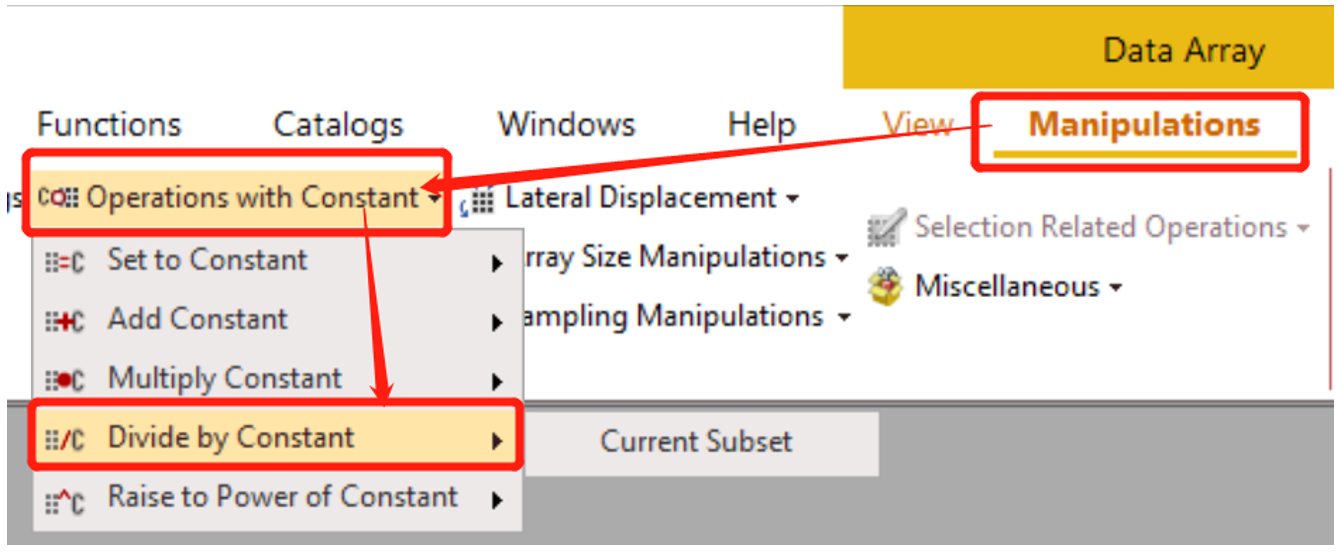

8. 如果單位量級不正確，可以通過Manipulations中對整體高度數據乘以或除以對應的數量級關系調整高度數據，如從1mm調整為1um，可點擊divide by constant之后在跳出的窗口中輸入1000，高度數據會整體除以1000

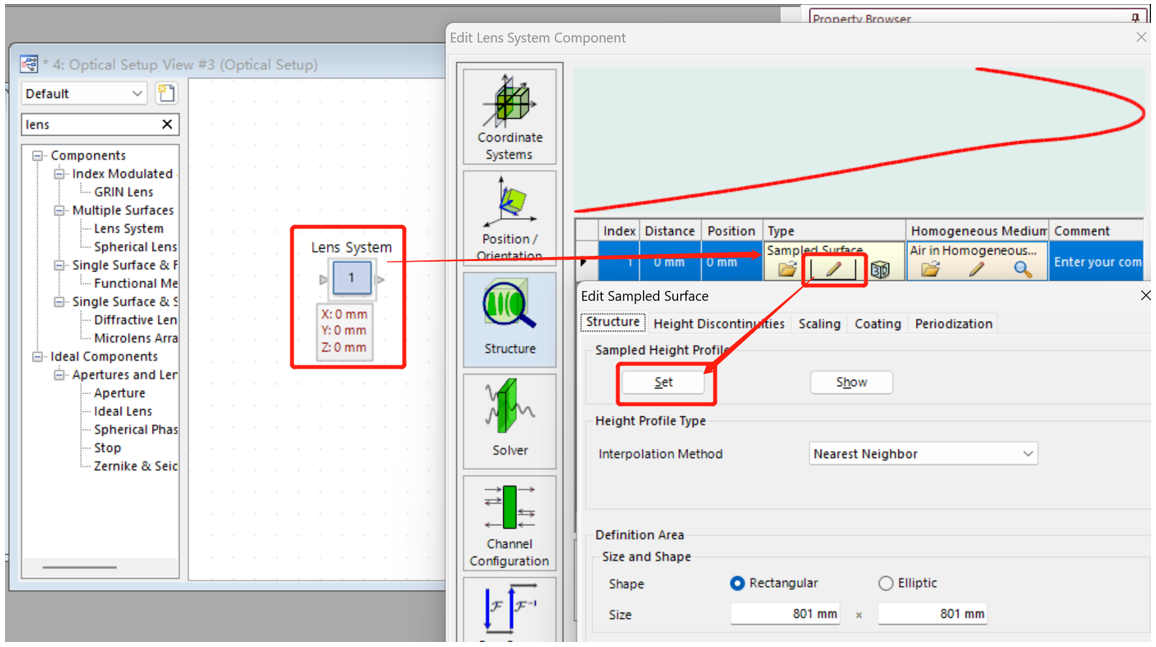

9. 選擇Lens System元件，添加sampled surface，點擊set將導入的面型加載至表面中，即可完成自由曲面的導入
