版本要求：VirtualLab 5.0以上—基本工具箱（Starter Toolbox）、衍射工具箱（Diffract optics toolbox）
摘要：該案例首先介紹的是軟件菜單欄中結構設計（structure design）的用途，以及設計的數據的輸入和輸出功能。
關鍵詞：衍射光學工具箱，結構設計，輸入，輸出，設計數據
結構設計
載入傳輸函數（這里給出的是一個相位分布圖）
直接從file下的open打開傳輸函數。
圖1傳輸函數打開窗口
當軟件打開之后，呈現出的傳輸函數的一個振幅分布。如下圖：
圖2傳輸函數振幅分布圖
這時，點擊菜單欄中的 就會得出傳輸函數的相位分布圖：
圖3傳輸函數的相位分布圖
在載入傳輸函數的相位分布后，點擊設計（Design）欄下的結構設計（structure design）就會出現一個新的對話框。
圖4結構設計的對話框
在對話框里選擇將傳輸函數建立到一個新的光路流程圖中。接下來點擊對話框的Optical setup，就可以對結構設計的光學系統進行一個參數設置，包括傳輸函數工作的環境（傳輸或高度剖面的鏡像），以及基底的材料、周圍的介質、厚度和入射波長。如
圖5結構設計的光學系統參數設置
在設置好了光學系統的參數后，點擊對話框的表面參數（interface parameters），可以對表面的輪廓高度的散開模式、量化參數、取樣表面的插值方法進行設置。

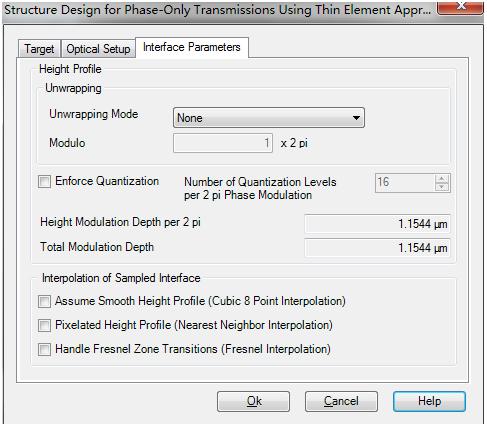

圖6表面參數設置界面
設置完所有參數后，點擊ok就會生成一個LPD（光路流程圖），流程圖中只有一個雙端面光學元件。

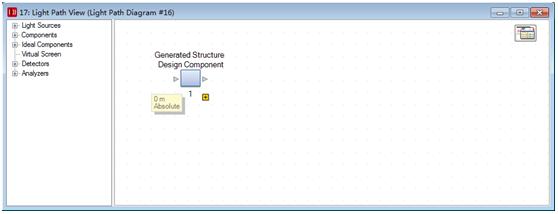

圖7光路流程圖
圖8光路流程表
雙擊雙端光學元件，其一個面為取樣表面，對其進行編輯。如下圖所示：
選擇第二個面-取樣表面對其進行一個設置。

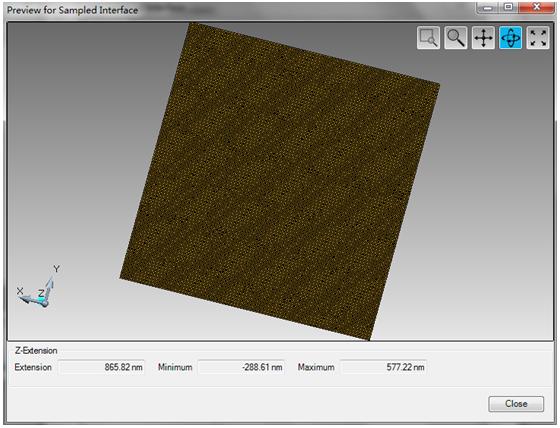

點擊查看3D視圖
在設置好離散等級后，點擊下面的Tools中的Export就可以輸出取樣表面所含的數據。
在面型輸出界面上，可以選擇輸出場的存放的位置、名稱、以及輸出的類型。

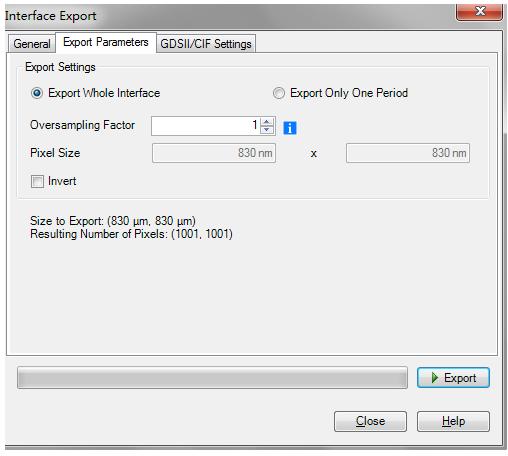

輸出參數的設置
輸出文件類型ASⅡ、CIF的一個參數設置。
最后點擊Export就可以輸出了。如果想改變一些參數，可以直接點擊stop修改。
數據輸入
新建一個光路流程圖LPD，調用一個單光學界面，界面載入成取樣表面（sampled interface）,然后點擊Edit對取樣表面進行編輯，在取樣表面編輯對話框里的tools->import，輸入剛存儲好的傳輸函數。
|
