□ 使用光線追跡分析器(Ray Tracing Analyzer)可對真實光學元件進行基于幾何光學算子(Geometrical Optics Propagation Operator，簡稱GeOp)的分析

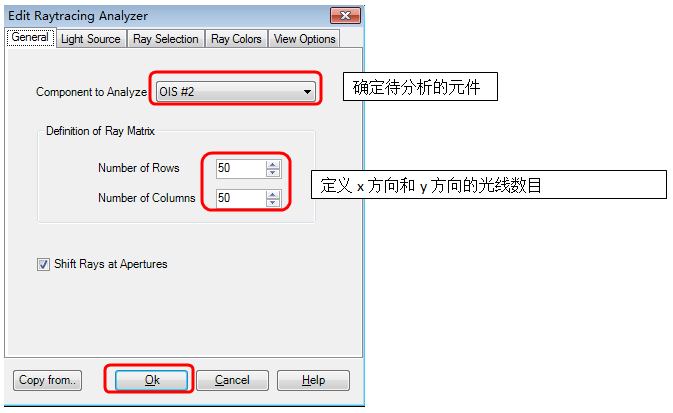

□ 通過光線矩陣，可以確定x方向和y方向的測試光線數

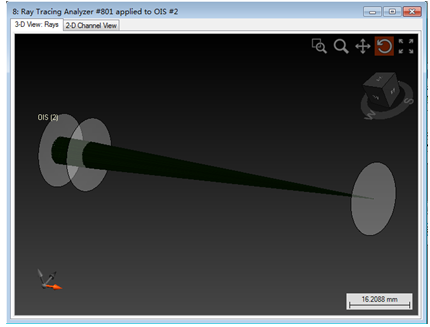

□ 在3-D預覽模式下畫出光線時，各界面是透明的，如下圖所示
□ 2-D通道預覽
1) VirtualLab中的幾何光學算子（GeOp）基于光線追跡（Ray tracing），但包含內容遠高于光線追跡。
2) 在幾何光學算子中，我們考慮的不僅僅是一條條光線(rays)，而是由他們構成的一個個光通道(GeOp channels)，每三條相鄰的光線及他們確定的內部空間構成一個光通道。（這樣的一個光通道承載的信息不僅限于光線的位置和方向，還包括全部的矢量光場信息。）

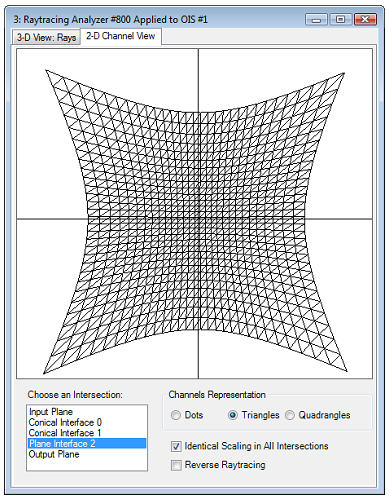

3) 任一光束的光通道與某平面相交，即形成了下圖中的網格。其中網格節點即是光線與平面的交點，而三角形則是由光通道與平面相交產生的截面。
□ 模擬步驟
1. 構建一個合適的光路圖

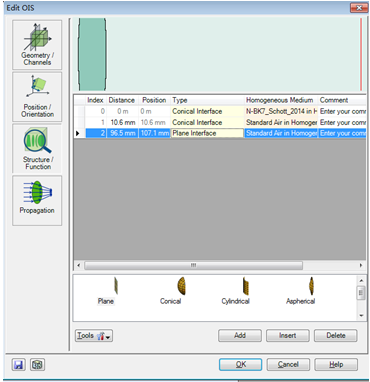

1) 使用界面序列(Optical Interface Sequence，簡稱OIS)來構建光學元件

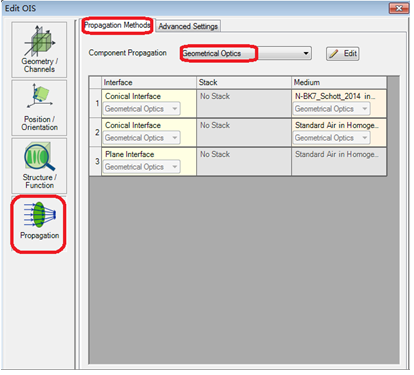

2) 在下方的界面區域選擇相應界面——傳輸子窗口（Propagation）——構建光學元件
3) 在傳輸子窗口的傳輸方法(Propagation Methods)標簽下，選擇幾何光學(Geometrical Optics)

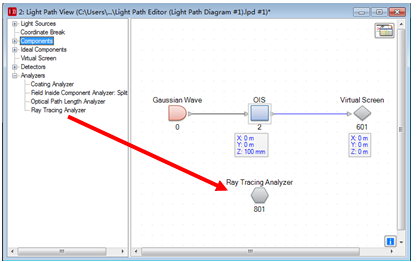

2. 添加光線追跡分析器（Ray tracing Analyzer）
3. 雙擊  ，進入光線追跡分析器編輯界面
4. 將模擬類型選擇為光線追跡分析器(Ray Tracing Analyzer)，點擊  運行

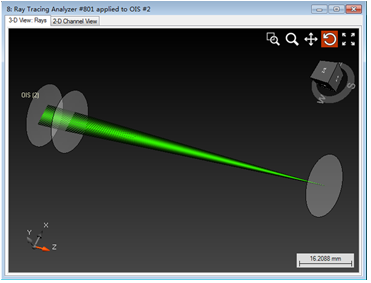

PS1：光線追跡分析器計算結果：3-D結果視圖

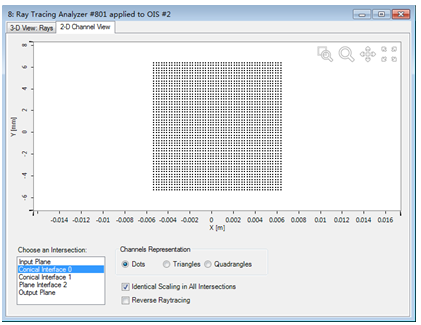

PS2: 光線追跡分析器計算結果：2-D通道視圖

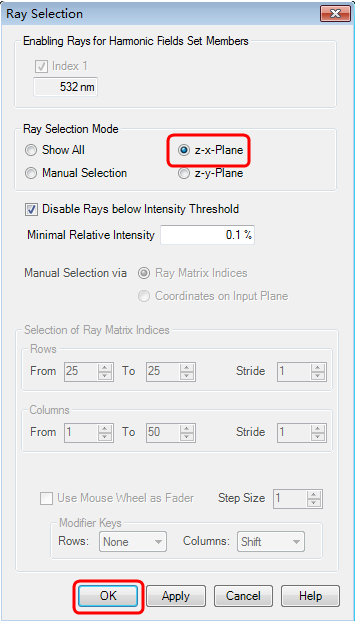

5. 在3-D視圖窗口，單擊鼠標右鍵，選擇光線選擇(Ray Selection)進入其窗口，可以選擇多種光線選取模式，如下圖的z-x平面模式

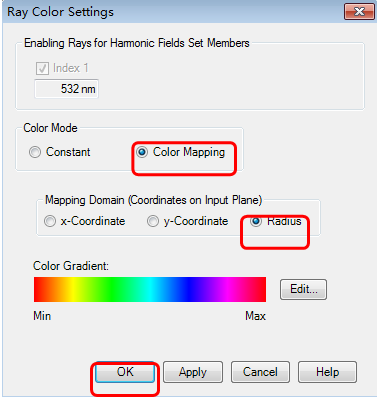

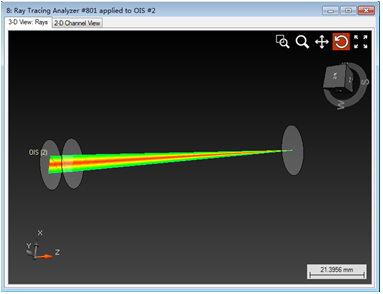

6. 在3-D視圖界面，單擊鼠標右鍵，選擇光線顏色(Ray Colors)進入其窗口，可以改變顯示方式，如選擇彩色映射(Color Mapping)顏色模式，映射域為徑向位置(Radius)，則光線顏色沿入射面徑向漸變。
|
