案例545（1.1）
理想微結構光束整形反射鏡的建模
作者：Hagen Schweitzer（LightTrans）
相關應用案例：559
需求：VirtualLab™ 5.9–基本工具箱
備注：這個案例不適用于試用版本。
許可證：CC-BY-SA 3.0
1. 建模任務
在該應用案例中，介紹了理想微結構反射鏡的建模及利用邊界響應函數對其進行分析。并在實例中建立了微結構激光光束整形反射鏡。
2. 理想微結構反射鏡模型
理想微結構反射鏡可通過理想平面反射鏡（ideal plane mirror）和存儲函數（stored function）組件進行建模。
存儲函數（stored function）中包含反射鏡的反射方程。
理想平面鏡須與微結構反射鏡保持一致的傾斜。
存儲函數（stored function）傾斜至理想平面反射鏡（ideal plane mirror），并具有一定誤差。
利用存儲函數的傾斜函數旋轉反射鏡，同時保證在通過理想反射鏡后光軸方向不變。
3. 場旋轉
傾斜存儲函數的仿真需要將入射場的傳輸到（反射鏡）平面上。
由于通過微結構反射鏡后會出現較強的衍射效應，因此場旋轉傳播通常需要物理光學傳播。
存儲函數（store function）后，存儲函數元件（stored function component）和恒等算子（identity operator）的場旋轉傳輸必須改變，以確保該旋轉傳輸在通過存儲函數前后均為物理光學傳輸方法。
4. 反射鏡的反射函數
5. 光路圖

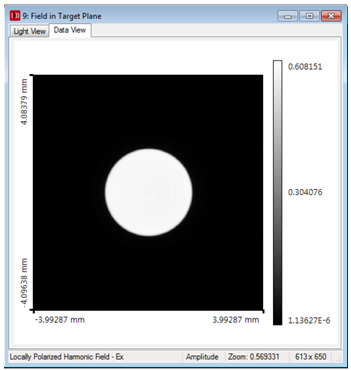

6. 模擬結果
7. 結論
VirtualLab™可以利用折射函數，完成理想微結構反射鏡的模擬。
反射函數能夠模擬反射鏡振幅和相位調制隨（x,y）位置的變化情況。
為獲得精確的仿真結果，通常需要物理光學場旋轉。
|
