利用幾何場追跡+評價場分量

時間:2015-11-18 21:16來源:未知作者: infotek點擊:次打印

示例.0078(1.0)

關鍵詞：電磁場，麥克斯韋解算器，電場分量，磁場分量

1. 示例描述

▷ 該示例中說明了幾何場追跡+引擎的使用方法，并展示了如何獲取傳播場在探測器上的電磁場信息。

▷ VirtualLab軟件總是處理Ex和Ey分量之內的信息以用于傳輸。其他場分量根據需要進行計算。

▷ 此示例中，將會討論場分量 Ex ,Ey ,Ez 和Hx ,Hy ,Hz。

▷ 示例系統的結果將會被顯示為線偏振態以及為橢圓偏振態。

2. 系統

文件名：UseCase.0078_FieldComponents_by_GeometricFieldTracing_Plus.lpd

3. 利用幾何場追跡+引擎的仿真

▷ 系統包含了一個球面波和一個虛擬屏。

▷ 在光源之后光場直接顯示。

▷ 在光源管理中，VirtualLab軟件可以指定光源的任意全局偏振態。

▷ 在第一個測試中，我們使用0°來定義一個線偏振光。

▷ 因此，Ey 分量為0。

▷ 通過點擊GO按鈕執行仿真。

4. 仿真結果(線性偏振)

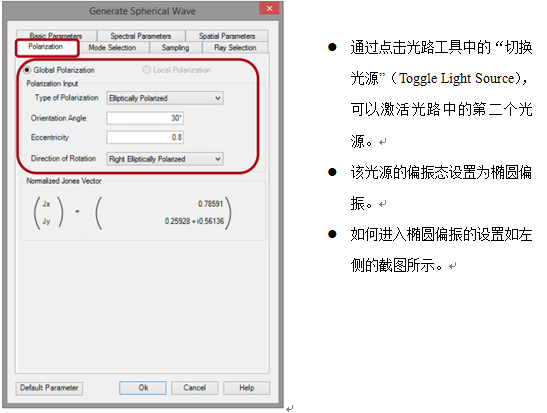

5. 使用橢圓偏振

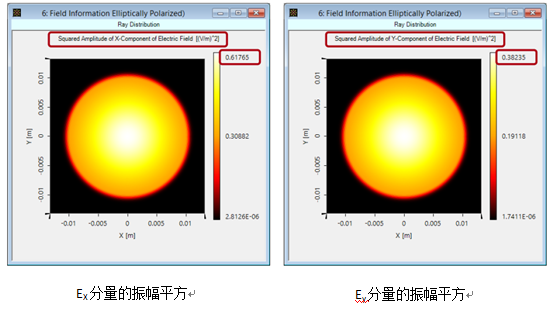

6. 模擬結果（橢圓偏振）

7. 總結

▷ 幾何場追跡+引擎可用于計算通過光學系統傳播的電場信息。

▷ 仿真速度與光線追跡的速度一樣快。

▷ 在幾何近似下運用幾何場追跡+引擎可以求解麥克斯韋方程組，并求解電磁場信息。

▷ 應用幾何場追跡引擎，VirtualLab總是輸出六個場分量。
