示例.0087(1.0)
關鍵詞：光柵級次分析器，級次采集，錐形入射，瑞利擴展傳播，遠場傳播，遠場算子
概述
■ 本示例展現了VirtualLab處理和可視化y方向不變光柵應用錐形入射光束的能力。
■ 本示例使用了兩種方法來完成模擬，一種是利用光柵級次分析器，另一種是通過經典場追跡。
■ 錐形入射是指入射光方向在y方向不為零。在這種情況下，光柵級次不再是僅僅分布在一個平面上。
光柵級次分析器
1. 簡介
1) 由光柵級次效率分析器獲得的級次采集主要包含效率、瑞利系數以及透射或反射級次完整的方向信息。
2) 因此，利用級次采集可以幫助用戶繪制光柵效率vs位置圖以獲得錐形入射影響的效果。
2. 結果
■ 繪制了距離為100mm處示例光柵的效率。(UseCase.0087.lpd)
■ 顏色查詢表中所使用的為反彩虹色（Reverser Rainbow）。
■ 該文件已另存為UseCase.0087.oc
經典場追跡
1. 簡介
1) 如果想要查看光柵后實際光線的分布情況，應采用經典場追跡(采用瑞利擴展傳播)而不是光柵級次分析器。
2) 應該指出的是，光柵組件在x和y方向上可以無限擴展，并采用可以無限延展的理想平面波照明。因此，場追跡結果始終代表近場——不會顯示分離的級次。
3) 因此，若想將近場結果傳播到遠場必須進行下一步操作。

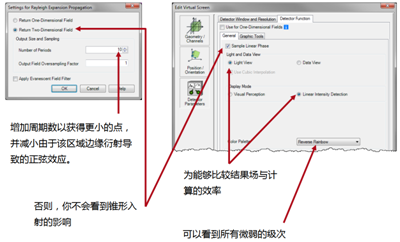

2. 配置光路圖
3. 傳播至遠場
1) 在近場結果，應用Propagations>Far Field Operator(默認設置和100mm的傳播距離)。

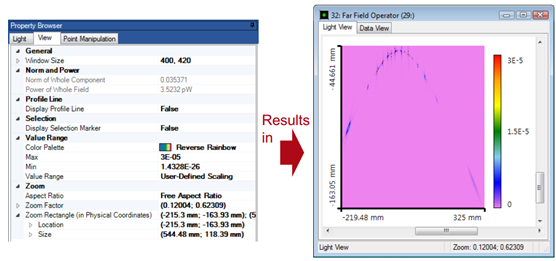

4. 預覽設置
結論

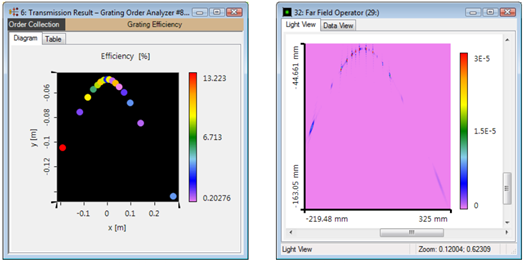

1. 對比(截屏)
光柵級次分析器 經典場追跡
2. 對比(-4th級次)
光柵級次分析器
■ 位置：（-119.0mm；-74.7mm）
■ 效率：1.21%(相對于入射場)
經典場追跡
■ 位置：（-118.6mm；-74.6mm）
■ 功率：1.33%(相對于傳輸場的總功率)
總結
1. VirtualLab 提供了兩種方式處理和顯示y方向不變的光柵的錐形入射：一種是通過光柵級次分析器來實現，另一種是通過瑞利擴展傳播及之后的遠場傳播來實現。
2. 前者使用起來更加簡單，而后者能夠顯示衍射和畸變效應。
|
