VirtualLab Fusion 軟件能夠設計用于激光光束整形和傳導的透鏡和反射鏡系統。
折射透鏡和反射鏡系統的設計是激光光束控制的基礎，如：
準直
聚焦
光束傳導
激光掃描儀
橫向光束整形
VirtualLab Fusion軟件能夠對使用光線追跡方法設計的激光系統的性能進行進一步的提升�？赏ㄟ^參數優化和蒙特卡羅公差技術，并結合經典場追跡模擬引擎（其考慮了衍射和偏振的物理光學效應）來實現。
用于發散激光二極管聚焦的折射型激光束傳輸系統。利用VirtualLab Fusion軟件可對系統進行仿真和優化
VirtualLab Fusion 軟件的特點
參數優化
蒙特卡洛公差分析
真實激光源建模
倒置光束整形設計
折衍混合光學組合
結合光線追跡和快而準確的物理光學以進行系統仿真
易于使用的定位概念
試用版軟件及應用實例
想要獲取更多的信息？請發送郵件至support@infotek.com.cn 與我們聯系，或者使用VirtualLab Fusion 軟件試用版來運行我們的應用案例以考試您的體驗。
BDS.0001: 利用物鏡對半導體激光光束的準直(download)
BDS.0002: 非球面后焦點的研究(download)
BDS.0003: 用于激光束聚焦的雙膠合透鏡優化(download)
現在就下載VirtualLab Fusion試用版Download
光束傳輸系統（BDS.001）
物鏡二極管激光器光束的準直

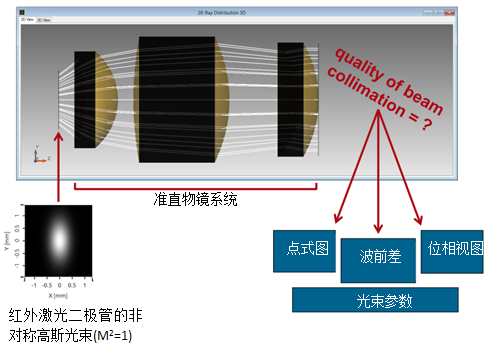

1. 系統說明
光源
— 發散的紅外激光二極管
組件

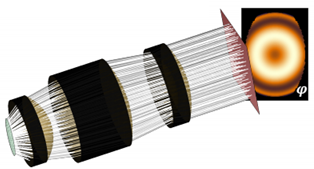

— 通過折射透鏡系統對發散的二極管激光光源進行準直
探測器
建模/設計

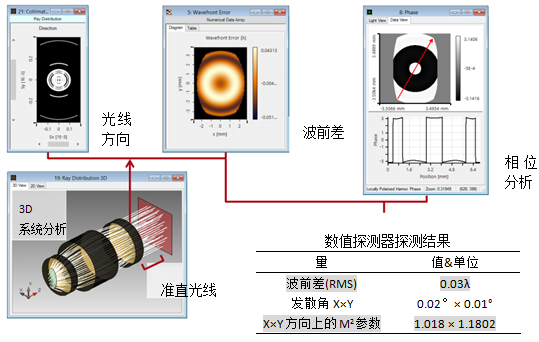

— 光線追跡：首先了解系統和波前差計算
— 場追跡：激光剪切對光束質量的影響
2. 系統說明

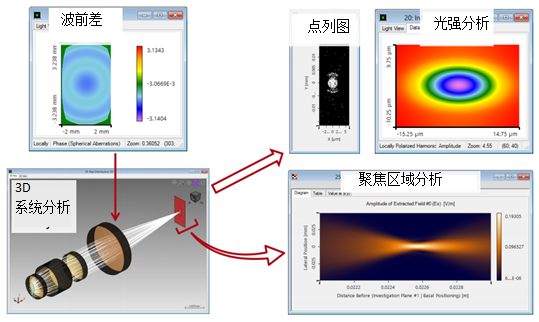

3. 建模&設計結果
4. 總結
對于一個準直發散激光二極管的透鏡系統的性能的探究，可通過：
第一步
光線追跡評價對波前差的計算
第二步
場追跡評價光束剪切產生的衍射效率以及其對光束質量產生的影響。
光束傳輸系統(BDS.0002v.1.0)
非球面后焦點的研究
1. 系統介紹
光源
— 具有發散角的紅外激光二極管
組件

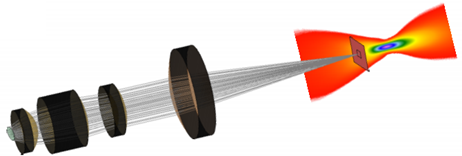

— 準直折射透鏡系統及非球面聚焦
探測器
— 點列圖
— 波前差
— 聚焦區域的1維和2維探究
— 光束參數
建模/設計
— 光線追跡：最初焦點位置檢測。

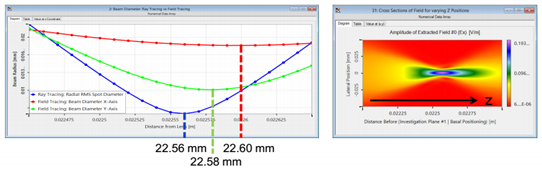

— 場追跡：包含衍射效應的更精確的焦點研究。

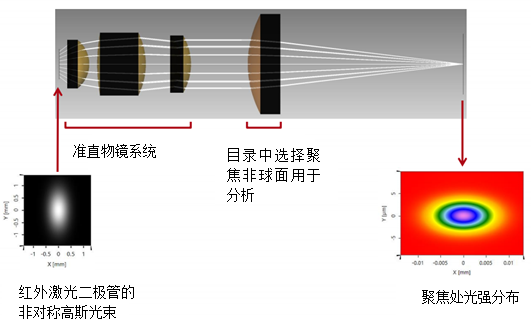

2. 系統說明
3. 建模及設計結果
4. 其他VirtualLab 功能
在該示例中，你可以收益于如下所選的功能：
一個非球面透鏡的聚焦能力的分析
確定焦點位置，通過：
— 焦點尋找工具
— 參數運行文件
— 光束參數探測器
獲得不同的信息/說明性的結果，如：
— 透鏡像差

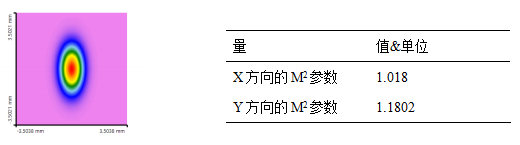

— 光束質量：光斑尺寸/形狀，M2值
— 不同的2D&3D圖以證實聚焦的變化
5. 總結
VirtualLab能夠：
利用場追跡，高精度的確定焦點位置
可通過兩步確定位置：
— 通過光線追跡快速焦點尋找
— 利用場追跡進行焦點的高精度研究
光束傳輸系統(BDS.0002v.1.0)
用于激光束聚焦的雙膠合透鏡優化
1. 系統介紹
光源
— 具有發散角的紅外激光二極管
組件

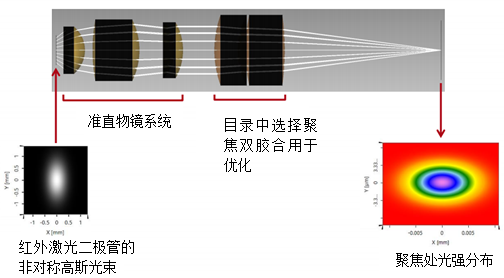

— 折射準直系統及具有聚焦特性的雙膠合透鏡
探測器

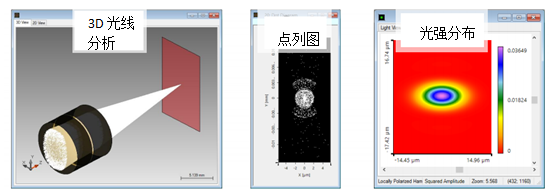

— 點列圖
— 波前差
— 聚焦區域的1維和2維探究
— 光束參數
建模/設計
— 光線追跡：初始優化。
— 場追跡：進一步降低光斑尺寸。

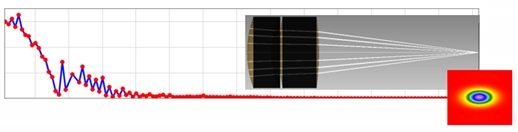

2. 系統說明
3. 建模與設計結果

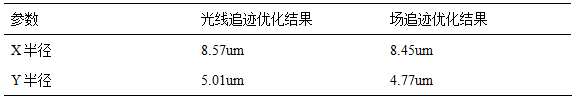

光束參數的參數優化
4. 總結
對使用光線追跡所獲得的透鏡，應用一個基于場追跡的優化步驟，可以改善透鏡設計。
第一步：利用光線追跡進行預優化進行快速仿真以獲得合適的場追跡優化起始點。
第二步：將衍射效應考慮在內，使用場追跡進行精細化優化。
|
