    受粗糙光柵表面影響的光柵級次效率分析






    時間:2016-06-29 22:40來源:訊技光電作者: 技術部點擊:次打印




    該案例介紹了一個正弦光柵的仿真，該光柵表面具有隨機變化的粗糙度結構。此外，分析了對衍射級次的影響，特別是衍射效率。



1. 建模任務






     一個正弦光柵不同衍射級次的嚴格分析和優化。


     對于該仿真，采用傅里葉模態法。

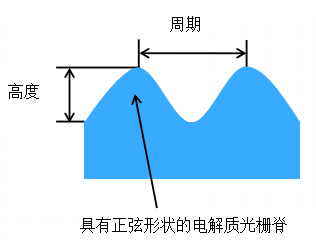

2. 建模任務：正弦光柵

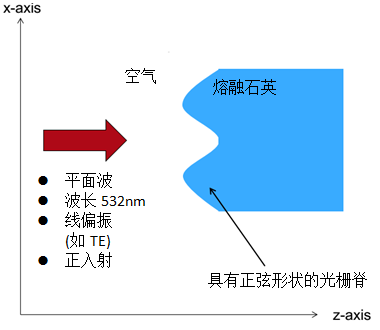

x-z方向(截面視圖)







	光柵參數：


     周期：0.908um


     高度：1.15um



	(這些參數提供了一個具有均勻分布傳輸效率0級和±1級衍射級次，詳見案例341)



	3. 建模任務








     VirtualLab光柵工具箱提供的光柵級次分析器，可對光柵衍射效率進行嚴格的計算。




     利用該分析器，也可以分別計算出現的每個衍射級次的衍射效率。







		4. 光滑結構的分析






     計算衍射效率后，結果可在級次采集圖中顯示。


     對于光滑結構，參數平穩，0級和±1衍射級次的傳輸效率大約為32%







			5. 增加一個粗糙表面

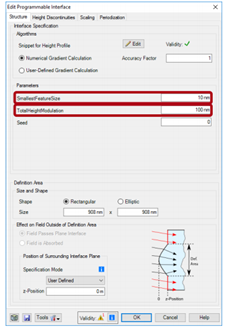

     VirtualLab光柵工具箱可將兩個界面進行組合(如添加)。


     因此任意光柵形狀(如正弦光柵)可以與粗糙表面組合，形成粗糙光柵面型。














     該粗糙面有可通過幾個選項來實現表面的變化(如周期化)。


     第一個重要的物理參數稱為”最小特征尺寸”。


     第二個重要的物理參數是定義”總調制高度”。









		6. 對衍射級次效率的影響





			粗糙度參數：


     最小特征尺寸：20nm


     總的調制高度：200nm


     高度輪廓








     效率






     粗糙表面對效率僅有微弱的影響




     粗糙度參數：


     最小特征尺寸：20nm


     總調制高度：400nm


     高度輪廓






     效率












     由于粗糙表面的總調制高度變大，±1級衍射效率發生輕微不對稱。





	粗糙度參數：


     最小特征尺寸：40nm


     總調制高度：200nm


     高度輪廓






     效率






     更大的”最小特征尺寸”降低了0級衍射的透射效率。







			粗糙度參數：


     最小特征尺寸：40nm


     全高度調制：400nm


     高度輪廓








     效率








     對于較粗糙的表面，0級衍射效率大幅降低，而且±1級衍射效率的不對稱性增大。







		7. 總結


     VirtualLab的光柵工具箱可對任意形狀光柵結構進行嚴格分析(如包含一個附加粗糙面的正弦光柵)。


     對于這種類型的分析，VirtualLab中采用全矢量傅里葉模態法。


     光柵級次分析器能夠計算全部或特定衍射級次的衍射效率。


     利用VirtualLab光柵工具箱，光柵表面的粗糙度可被加以考慮。因此，由于加工引起的結構差異產生的影響可被估算。
