6. 分光器的設置
為實現光束分束，采用理想光束分束器。

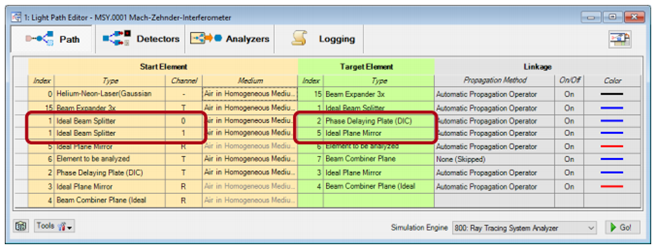

出于該目的，在光路編輯器中建立兩次光束分束器。
隨后的組件(如相位延遲板和理想的反射鏡)連接到通道0和通道1，對應于兩個光束分束器
7. 合束器的設置

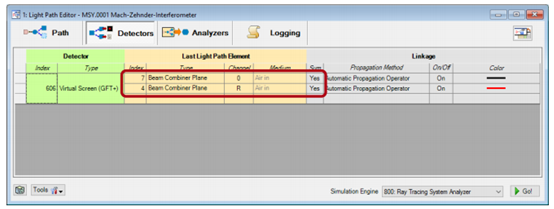

兩束光的直接通過虛擬屏幕探測器進行疊加(GFT +)。
為此，必須選擇兩個輸入通道的疊加，才能得到期望的干涉圖。
8. 馬赫澤德干涉儀的3D視圖

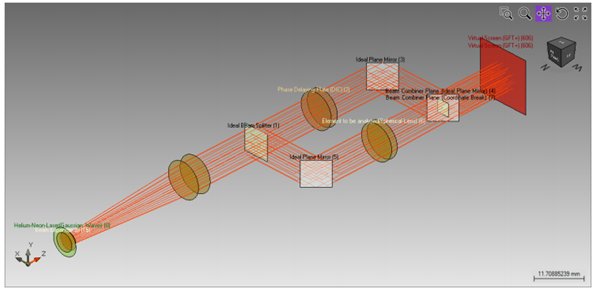

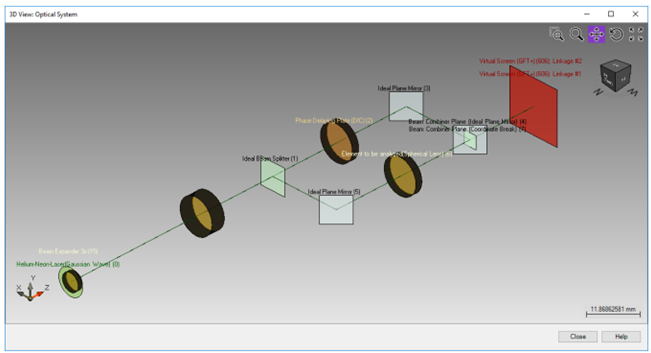

增加擴束器和分束器距離是為了使3D視圖更加清晰(可在光路編輯器中實現)。
應用示例詳細內容
仿真&結果
1. 結果：利用光線追跡分析
首先，利用光線追跡分析光在光學系統中的傳播。
對于該分析，采用內嵌的光線追跡系統分析器。
2. 結果：使用GFT+的干涉條紋

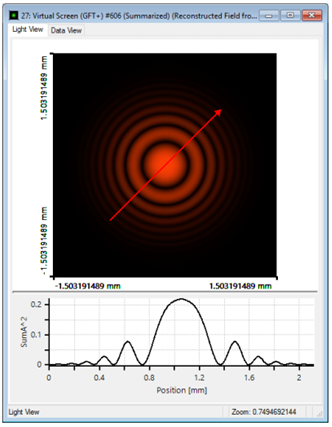

現在，利用幾何場追跡加引擎計算干涉圖樣。
由于采用高斯光束，圖形邊緣光強衰減迅速。
因為干涉長度大，干涉條紋顯示出較明顯的極大值和極小值。
3. 對準誤差的影響：元件傾斜
元件傾斜影響的研究，如球面透鏡。

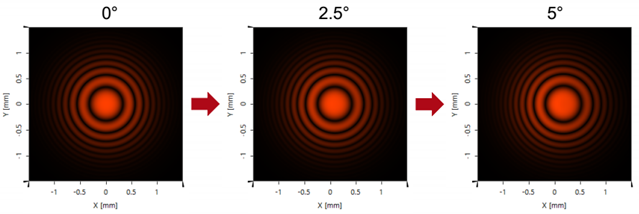

因此，通過使用獨立方向和參數運行，原件角度由0°變化至5°。
結果可以以獨立的文件或動畫進行輸出。
4. 對準誤差的影響：元件平移
元件移動影響的研究，如球面透鏡。

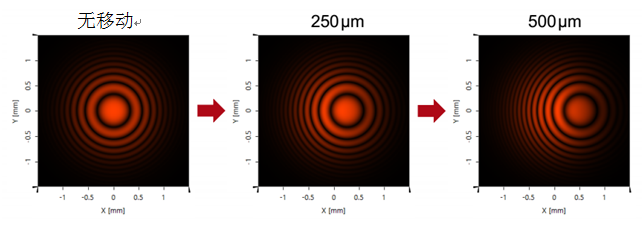

現在，通過使用獨立位置和參數運行，組件X位置有0mm修正為0.5mm。
結果同樣可以以獨立的文件或動畫進行輸出。
5. 總結
馬赫澤德干涉儀的干涉圖樣的計算
4. 仿真
以光線追跡對干涉儀的仿真。
5. 計算
采用幾何場追跡+引擎以計算干涉圖樣。
6. 研究
不同計算誤差在干涉圖上的影響，如傾斜和偏移
利用VirtualLab軟件可對馬赫澤德干涉儀生成的干涉圖案進行研究分。
