設計和優化衍射1：5×5光束分束器元件
此應用案例顯示了衍射光學元件（DOE）的設計，通過設計一個衍射分束器將一個激光束分束為一個矩形5×5陣列光束。

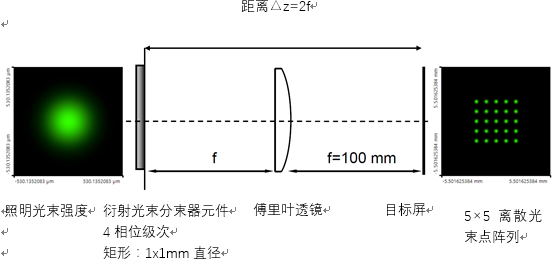

1.任務描述

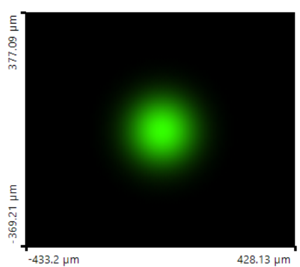

2.照明光束參數
設計波長：532nm
激光光束直徑（1/e2）：200um
3. 期望輸出場參數
4. VirtualLab Fusion中的設計和優化過程
• 對于這個近軸設計任務，使用VirtualLab Fusion會話編輯器。
• 通過逐步的引導用戶以完成整個配置，設計以及優化過程。

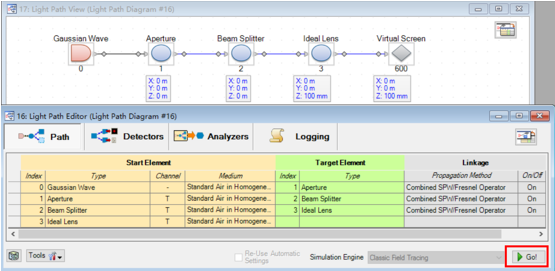

• 最后，創建一個代表整個光學系統的光路圖。
• 通過經典場追跡模擬，生成光分布圖。
5.設計步驟

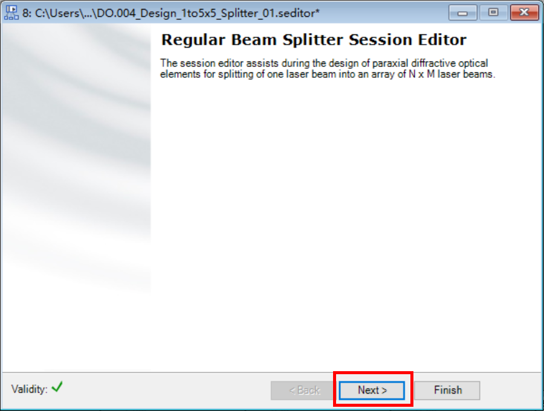

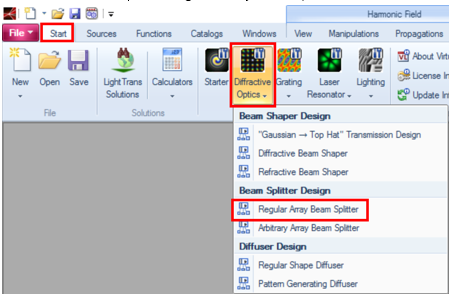

1) 點擊Start→Diffractive Optics→Regular Array Beam Splitter生成光束分束器設計界面。

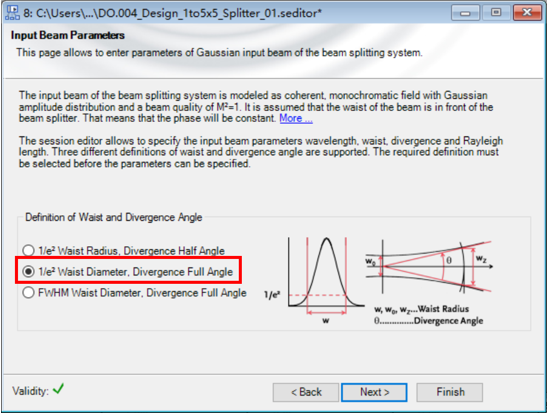

2) 點擊Next，設置輸入光束參數，選擇束腰和發散角定義類型為1/e2 Waist Diameter, Divergence Full Angle，設置波長為532nm，腰束直徑為200um。
選擇束腰和發散角定義類型

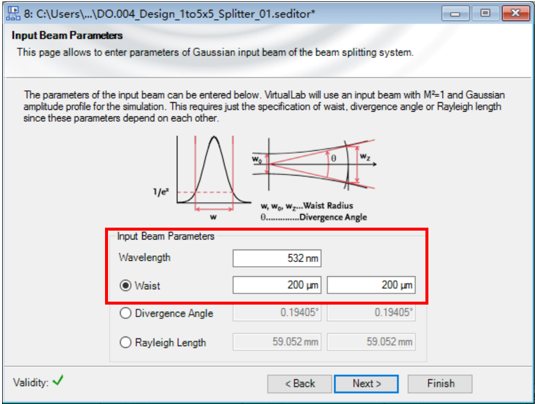

確定輸入光束波長及束腰直徑
3) 光學設置

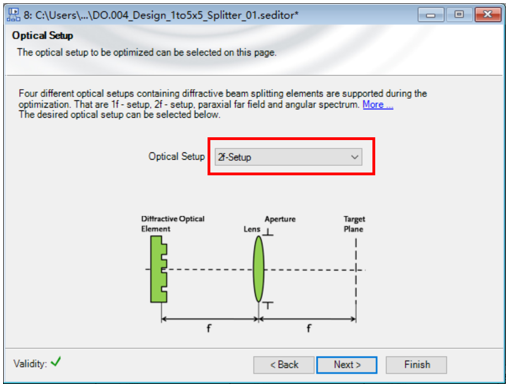

選擇2f系統

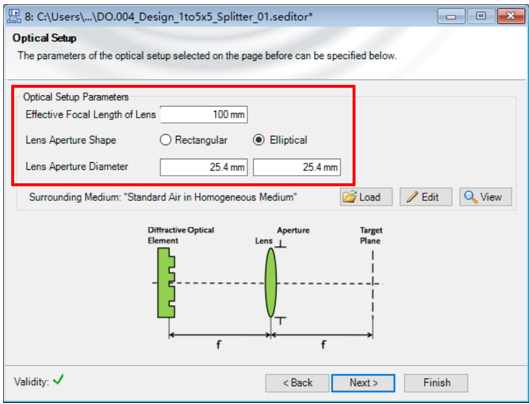

確定2f系統參數（焦距和孔徑直徑）
4) 期望輸出光場確認

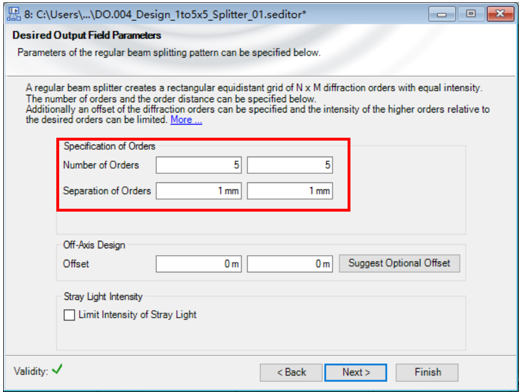

確認期望輸出光場參數：光束陣列5x5，間距1mmx1mm

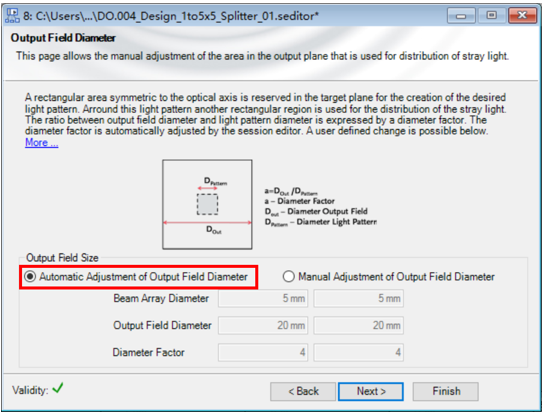

確認輸出場直徑（默認情況下為期望輸出場的4倍）
5) 衍射元件參數設置

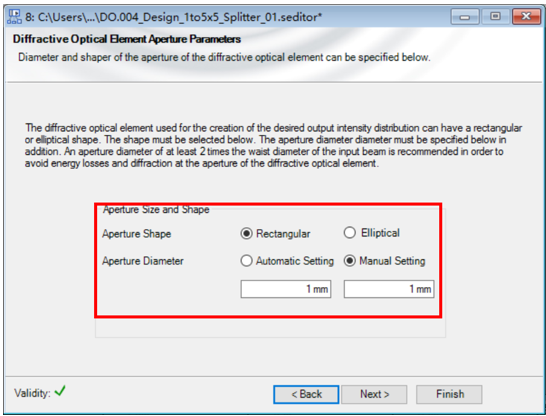

設置衍射元件參數：孔徑直徑設置

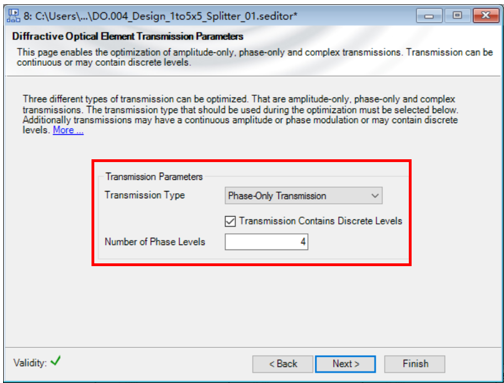

確定衍射元件參數：相位級次確認

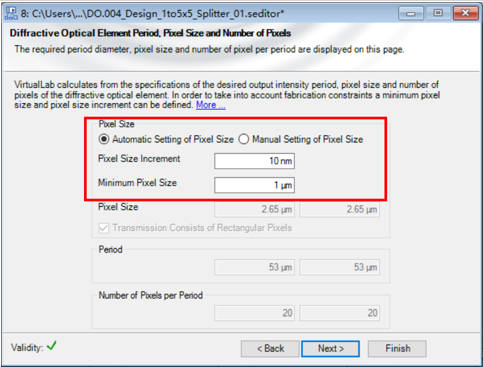

設置最小像素尺寸

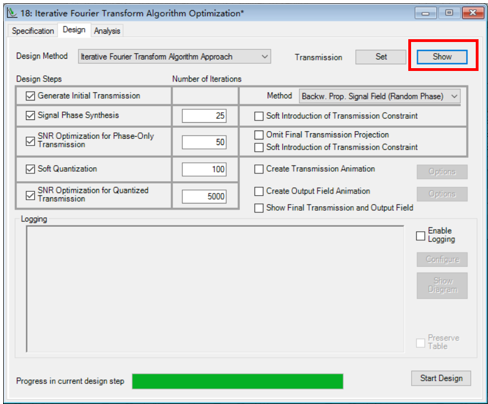

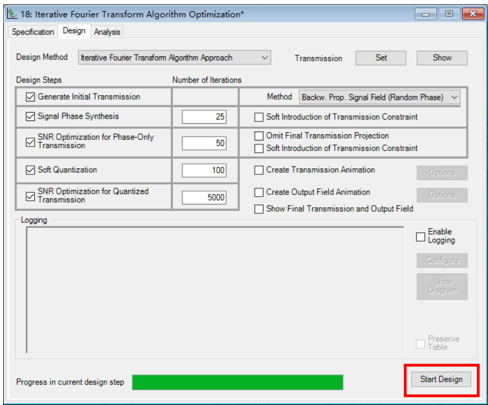

6) 點擊Finish得到設計優化界面，并點擊Start Design開始進行優化

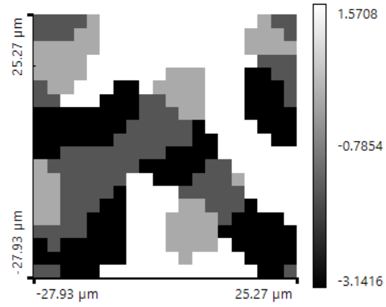

6. 設計相位傳輸函數（點擊Show得到設計相位傳輸函數）
7.模擬結果

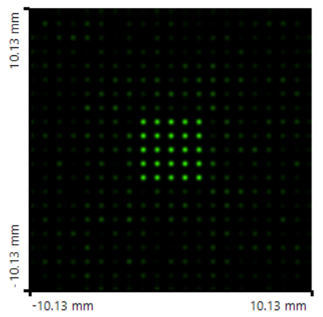

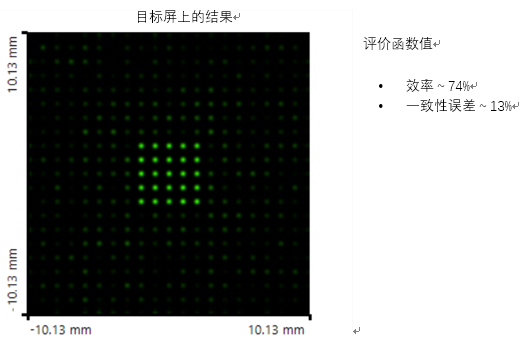

點擊Go！得到設計結果
8.總結
• VirtualLab Fusion幫助用戶設計和優化衍射分束器元件，例如生成矩形點陣列。
• 通過逐步引導，可以幫助毫無設計經驗的工程師完成衍射元件的設計。
|
