折射光束整形器的參數優化

時間:2017-06-28 09:21來源:訊技光電作者: 技術部點擊:次打印

案例248（1.0）

1. 模擬任務

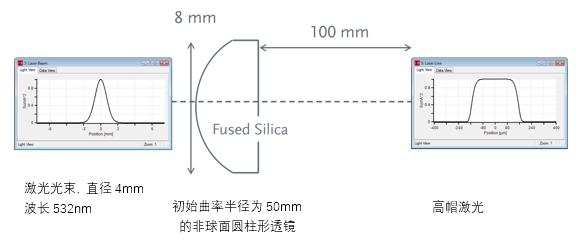

要進行優化的初始系統

 優化圓柱界面,是為了使信號噪聲比(信噪比)和效率最大化。

 自由優化參數：

- 半徑，錐形常數和圓柱界面的非球面系數1-5。

 要進行優化的目標函數：

- 信號噪聲比（信噪比）

- 轉換效率

2.評價函數

 為了計算信噪比和轉換效率，使用衍射光學評價函數探測器。

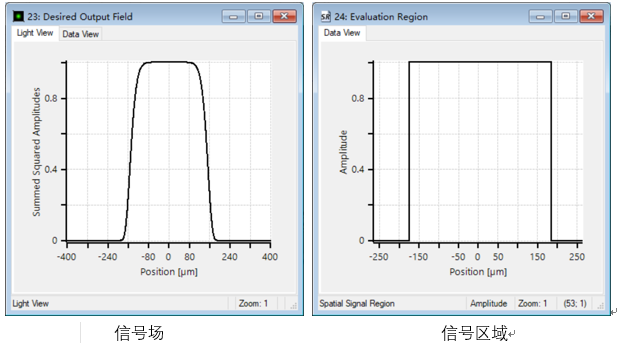

 評價函數需要定義信號（參考）場和信號區域。信號區域標志了評價函數計算的區域。

3.參數優化

 進行兩步優化：

1. 優化半徑和錐形常數

2. 優化半徑，錐形常數和球面系數5

 以下文件來自這個案例：

- 初始系統：Scenario_284.01_Line_Beam_Shaping_1.lpd

- 優化半徑和錐形常數的文檔：Scenario_284.01_Line_Beam_Shaping_2.opt

- 半徑和錐形常數優化的結果： Scenario_284.01_Line_Beam_Shaping_3.lpd

- 優化半徑、錐形常數和非球面系數的文檔：

Scenario_284.01_Line_Beam_Shaping_4.opt

- 最終優化結果：

Scenario_284.01_Line_Beam_Shaping_5.lpd

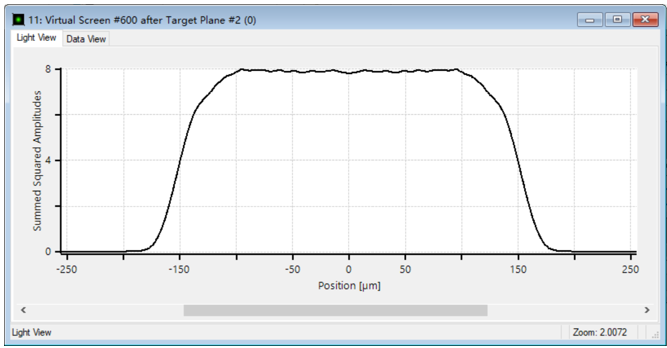

4.優化結果

 優化半徑和錐形常數

- 效率：92%

- 信噪比：21dB

 優化半徑，錐形常數和非球面系數：

- 效率：92%

- 信噪比：44dB

結論

 VirtualLab Fusion允許折射光束整形系統的參數優化。

 模擬和優化考慮衍射、干涉和畸變的影響。

 信噪比和轉換效率評價函數可用于評估系統的質量。
