摘要
VirtualLab 中的參數耦合功能能夠耦合任意光學系統中的每一個參數。不僅如此，這些值可用來重新計算其他參數，因此這個功能也可以創建這些參數之間復雜的關系。例如，如果光學系統的特定參數在變化或優化期間具有固定關系，則參數耦合功能就十分有用。
系統參數耦合

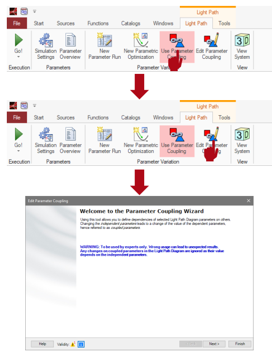

為使用VirtualLab中的參數耦合功能，可通過對于一個光學系統激活”Use Parameter Coupling”。
然后，“Edit Parameter Coupling”按鈕變為可用。
通過點擊“Edit Parameter Coupling”按鈕，出現參數耦合向導。
選擇相關的參數
通過點擊“Next”，出現如下所示標簽，其中包含了當前光學系統的所有參數。
請選擇所有的耦合參數和必要的計算。例如，選擇光柵界面的參數“ZExtension”和“Distance”。
源代碼編輯器
在選擇參數之后，必須設置控制耦合的代碼片段。
通過點擊“Edit”，打開源代碼編輯器。

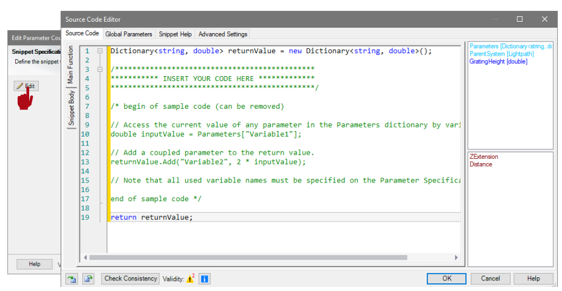

源代碼編輯
源代碼選項卡包含三個區域:
−源代碼(區域中心)(1)
−全局變量參數(右上角)(2)
−選擇系統參數(右下)(3)
參數耦合的一般實例
通常，選擇的參數必須從代碼庫中讀取并保存到變量(第4行)。
然后，該值可以作為另一個參數的輸出，并進一步計算，例如double(第7行)。
定義全局坐標系
在這個特定的例子中，定義一個新的全局變量是很有幫助的，它稍后會出現在參數耦合窗口中。
這可以在“Global Parameters”選項卡中完成。
變量可以顯示不同的類型和物理量。
參數耦合的特殊實例

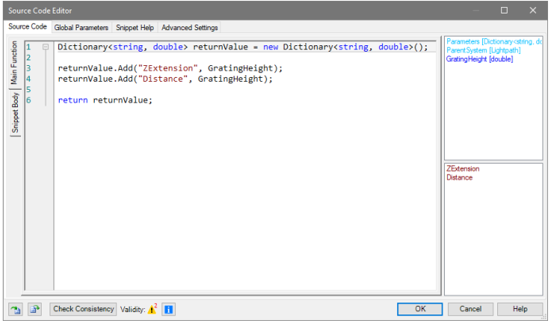

在本例中，使用全局變量將其值返回給系統的兩個選定參數。
因此，不需要從字典中讀取或重新計算參數。

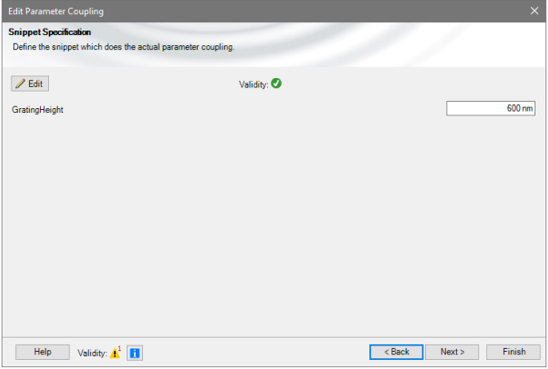

關閉源代碼編輯器后，將出現已定義的全局變量“GratingHeight”。
最后檢查系統的參數耦合

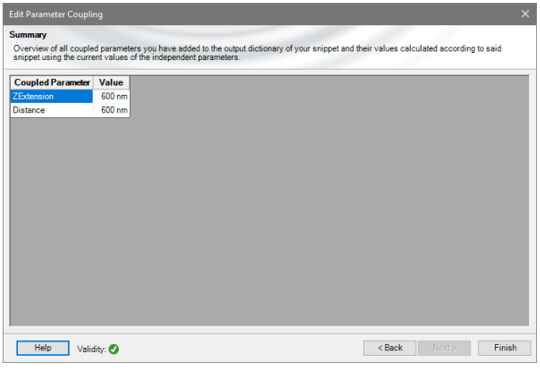

在向導的最后一頁，可以檢查返回的參數和值。
