利用Fabry-Pérot標準具檢測鈉D線

時間:2019-07-09 11:40來源:未知作者: infotek點擊:次打印

摘要

Fabry-Pérot標準具廣泛用于激光諧振腔和光譜儀中進行波長的選擇。通常，由兩個高反射（HR）涂層表面組成，其間具有空氣或玻璃。在該示例中，利用VirtualLab Fusion設置了具有二氧化硅間隔標準具的光學測量系統，并測量鈉的D線。利用非序列場追跡技術，充分考慮了標準具中多次反射引起的相干現象，并研究了涂層反射率對條紋對比度的影響。

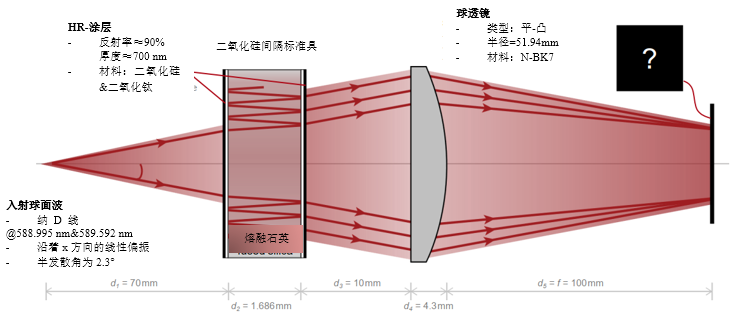

建模任務

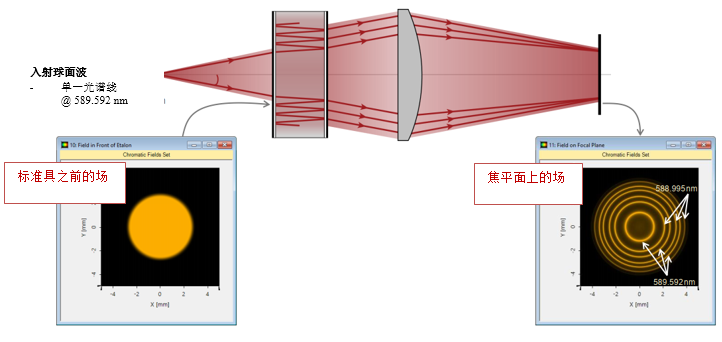

所有譜線的可視化

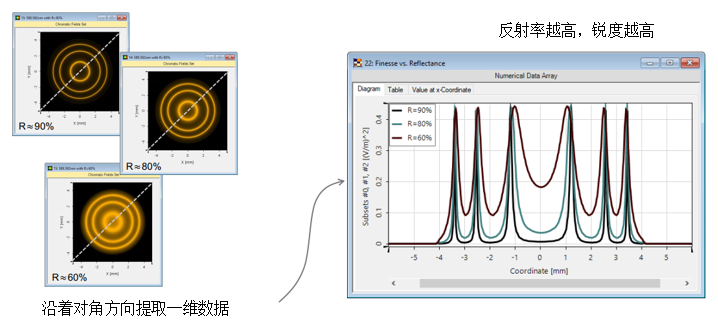

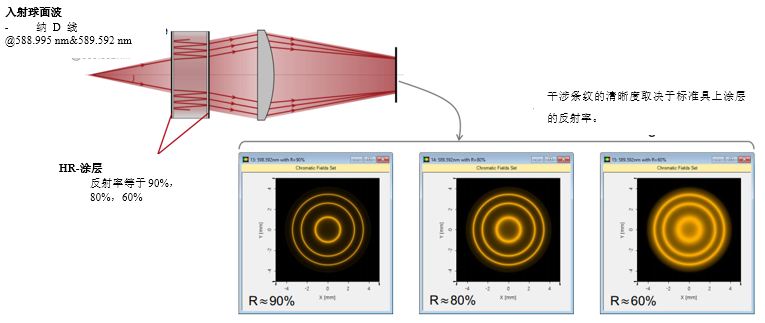

銳度與涂層反射率

銳度與涂層反射率

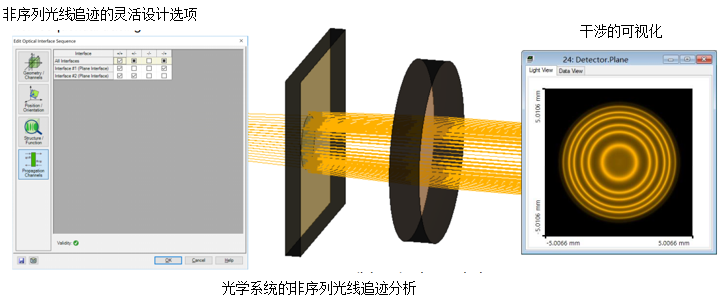

VirtualLab Fusion一瞥

VirtualLab Fusion 工作流程

• 設置入射高斯場

- 基本光源模型[教程視頻]

• 設置組件的位置和方向

- LPD II：位置和方向[教程視頻]

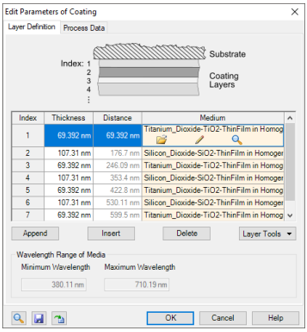

• 設置HR涂層

• 設置元件的非序列通道

- 非序列追跡的通道設置[使用案例]

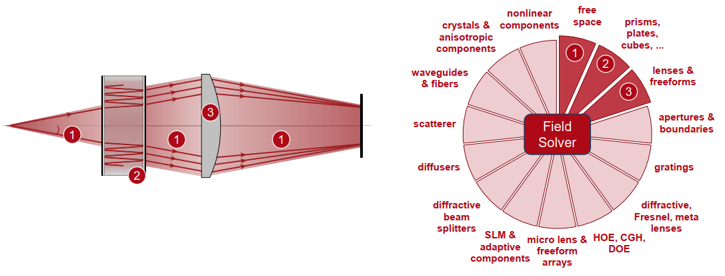

VirtualLab Fusion技術

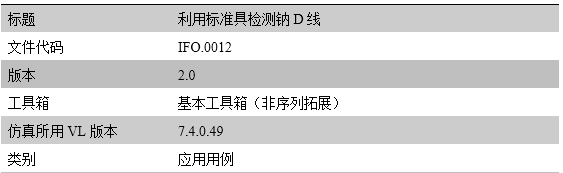

文件信息

進一步閱讀

具有平面或曲面的標準具建模
利用邁克爾遜干涉儀和傅立葉變換光譜儀進行相干測量
