摘要
因為單個軟件很難為研究中的不同領域提供所需的功能，所以通常復雜光學系統的建模和設計通常需要同時使用多個軟件。 通過標準批處理模式，我們演示了如何使用MATLAB訪問VirtualLab Fusion的場解算器并使用MATLAB執行光學仿真。 本示例展示了基于多種配置的嚴格光柵分析，參數掃描和優化。

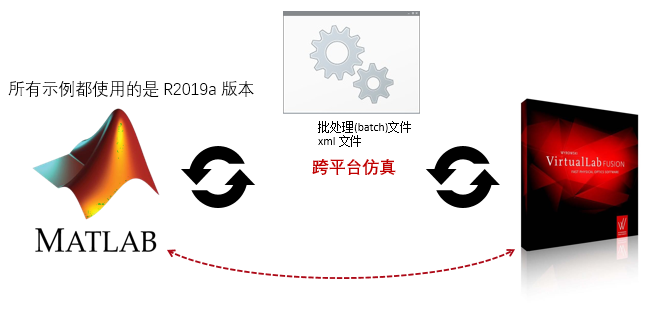

工作流程概述
MATLAB
- 批處理模式文件的交互式訪問
- 外部數學函數和工具
批處理模式文件
- 執行仿真
- 光學參數和仿真結果存儲
VirtualLab Fusion
- 光學設置定義
- 內核仿真引擎

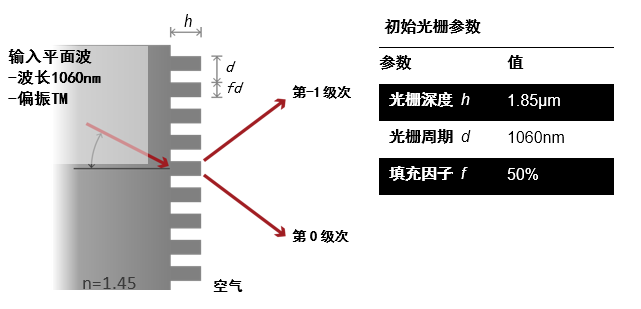

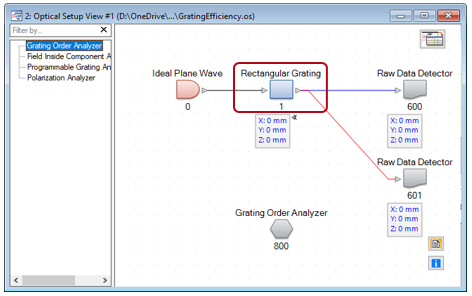

在VirtualLab Fusion中定義光學設置
在VirtualLab中生成相應的光學設置
創建批處理模式文件
•首先,我們為選定的光學設置創建批處理模式文件。
•在所選文件夾中，生成三個新文件
- parameters.xml
包含VirtualLab光學設置的所有參數的xml文件
- sample_batch.bat
包含要執行的命令的批處理文件
- system.os
包含原始光學設置的os文件（VirtualLab文件格式）

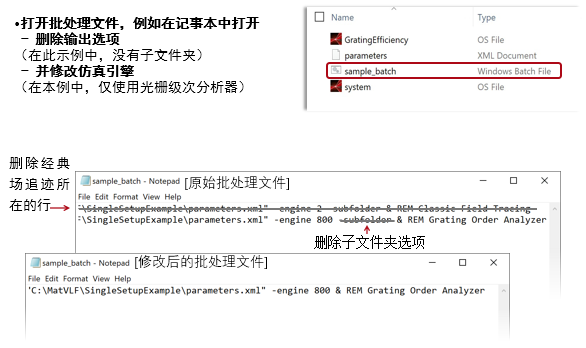

修改批處理文件

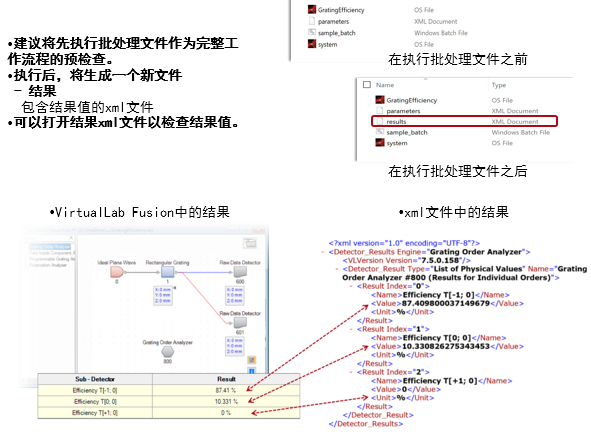

使用批處理文件執行仿真

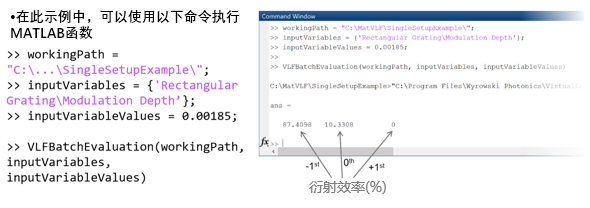

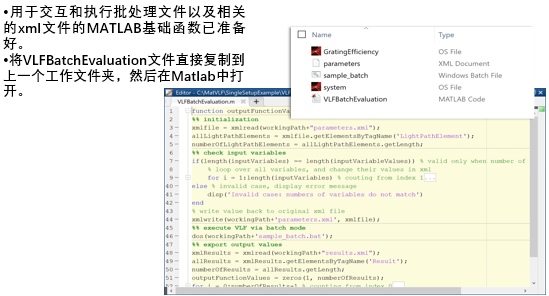

使用MATLAB執行仿真（通過批處理）
使用MATLAB執行仿真（通過批處理）

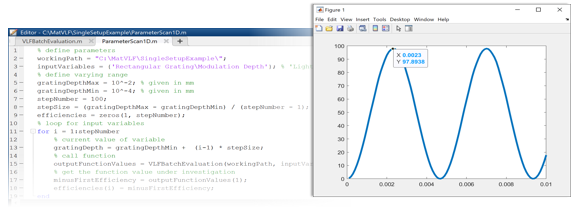

參數掃描 - 變化單個參數
•MATLAB基礎文件也可以用作另一個MATLAB文件中的子功能。
•作為示例，我們演示了如何掃描光學設置中的選定參數，并檢查對結果的影響。

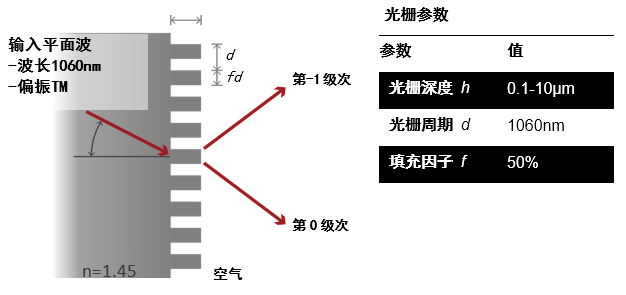

•在此例子中，光柵深度是變化的，主要研究的是第-1級的衍射效率。
參數掃描 - 變化單個參數
•要使用示例文件，請直接將MATLAB文件ParameterScan1D復制到工作文件夾中，調整工作路徑，然后執行。

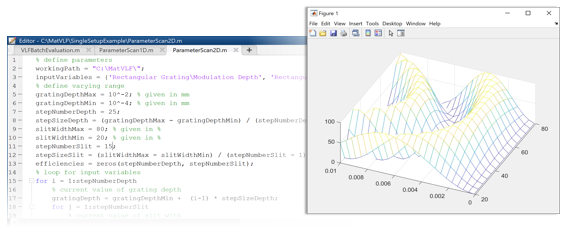

參數掃描 - 變化多個參數
•可以靈活地應用MATLAB基礎文件。
•例如，可以改變多個變量并在參數空間上進行多維掃描。

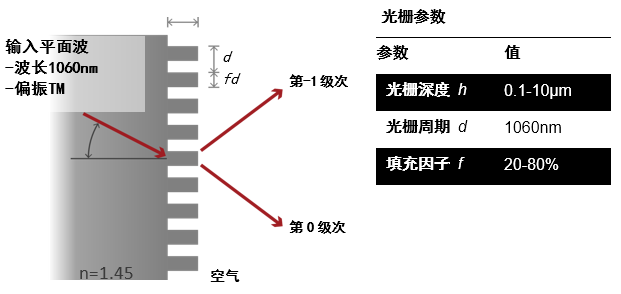

•在此示例中，光柵深度和填充因子都是變化的，主要研究的是第-1級次的衍射效率。
參數掃描 - 變化多個參數
•要使用示例文件，請直接將MATLAB文件ParameterScan2D復制到工作文件夾中，調整工作路徑，然后執行。
多配置仿真
在多個配置中變化單個參數
•使用MATLAB基礎文件訪問每個配置的子函數，我們定義了另一個具有變化參數的.m文件。

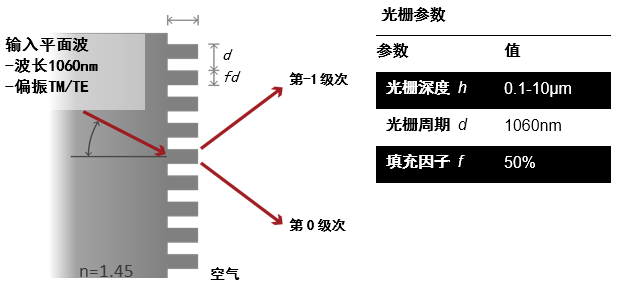

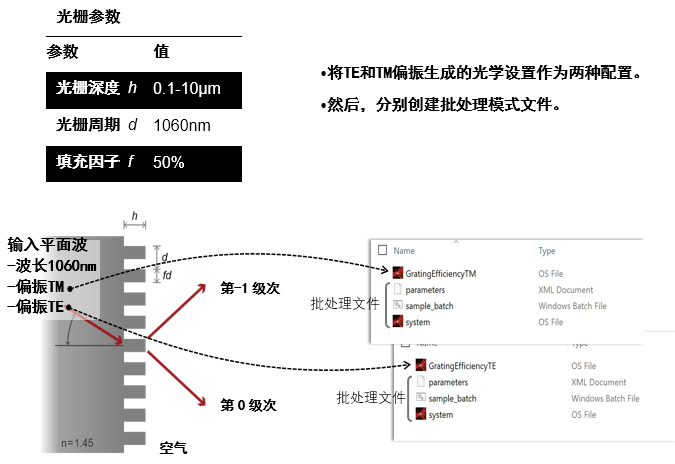

•作為示例，我們演示了如何在TE和TM配置中改變光柵深度。
•主要研究的是兩種偏振狀態的第-1階的衍射效率以及它們的平均值。

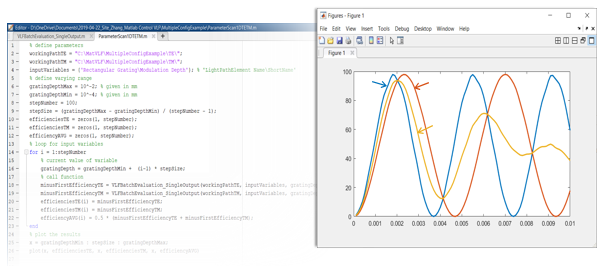

在多個配置中變化單個參數
•要使用示例文件，請直接將MATLAB文件ParameterScan1DTETM復制到工作文件夾中，調整工作路徑，然后執行。

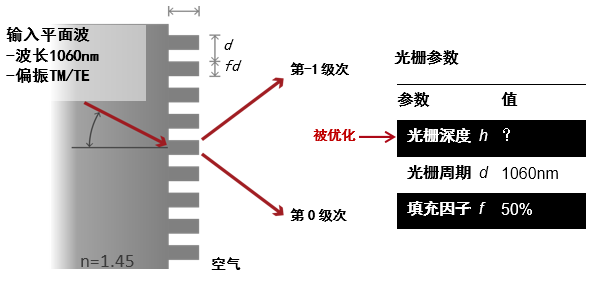

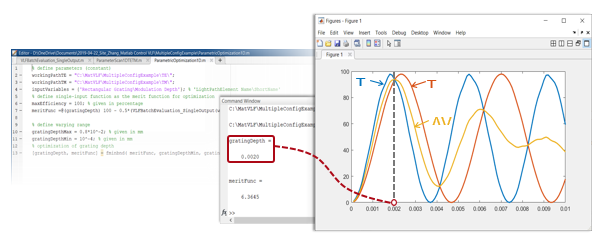

具有多個配置的參數優化
•基于前面的示例，我們演示了如何通過使用Matlab內置的最小化函數優化所選參數來代替掃描。
•例如，將光柵深度設置為變量，并且TE和TM偏振的平均效率將被最大化。
•要使用示例文件，請直接將MATLAB文件ParameterScan1DTETM復制到工作文件夾中，調整工作路徑，然后執行。
