非近軸衍射分束器的設計與嚴格分析

摘要



直接設計非近軸衍射分束器仍然是很困難的。由于有相對較大的分束角，元件的特征尺寸一般等于或小于工作波長。因此，它通常超出近軸建模方法的范圍。在此示例中，將迭代傅里葉變換算法（IFTA）和薄元件近似（TEA）用于衍射元結構的初始設計，然后將傅里葉模態法（FMM）應用于嚴格的性能評估。

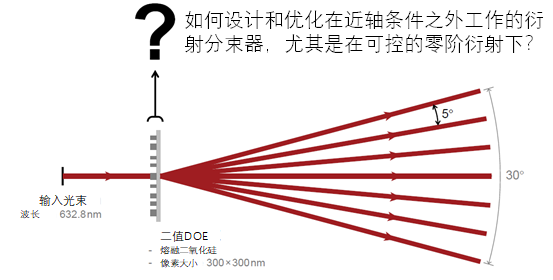

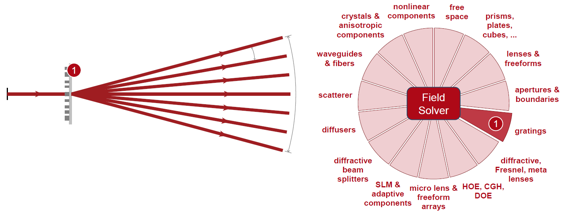

設計任務

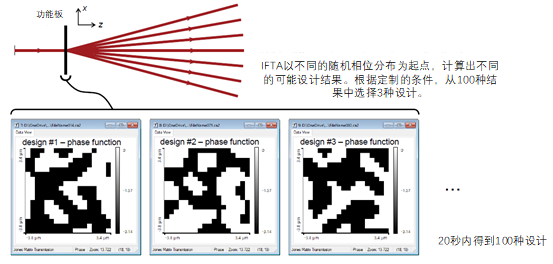

純相位傳輸的設計


使用迭代傅立葉變換算法（IFTA）進行純相位傳輸設計。

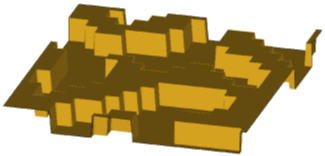

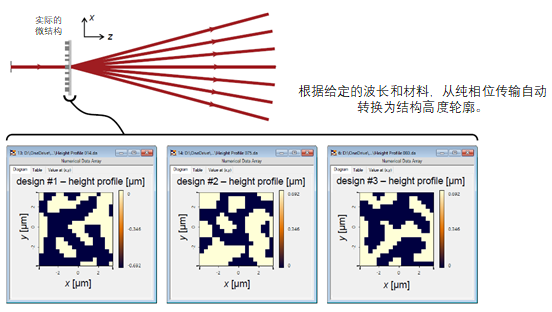

結構設計


在近軸假設下使用薄元近似（TEA）進行結構設計。

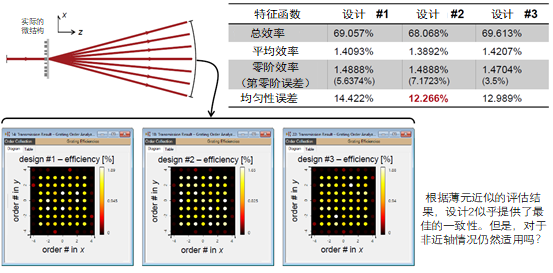

使用TEA進行性能評估


在近軸假設下使用TEA進行評估，即與設計方法相同

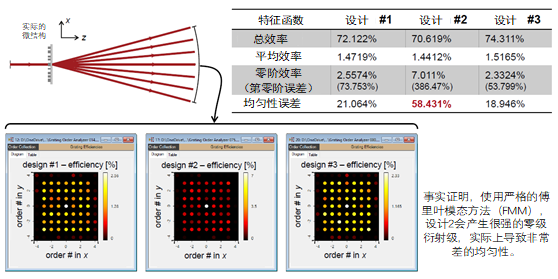

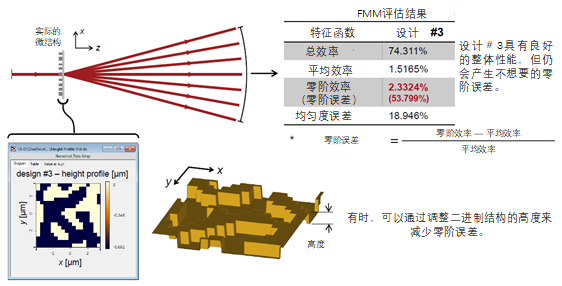

使用傅里葉模態法進行性能評估


使用嚴格的FMM進行評估以檢查非近軸情況下的實際性能。

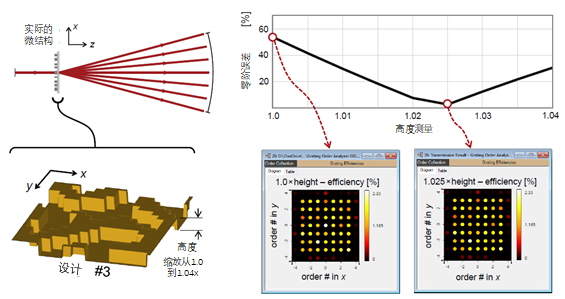

進一步優化–零階調整


無需任何假設即可使用FMM直接進行結構優化。



進一步優化–零階調整


無需任何假設即可使用FMM直接進行結構優化。



VirtualLab Fusion一瞥




VirtualLab Fusion中的工作流程



• 使用IFTA設計純相位傳輸

•在多運行模式下執行IFTA

•設計源于傳輸的DOE結構

−結構設計[用例]

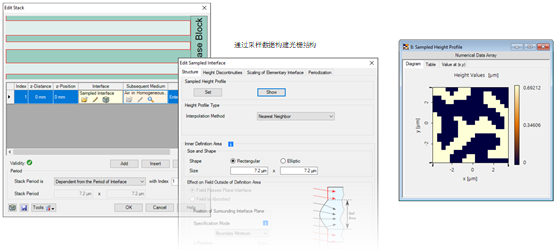

•使用采樣表面定義光柵

−使用接口配置光柵結構[用例]

•參數運行的配置

−參數運行文檔的使用[用例]



VirtualLab Fusion技術

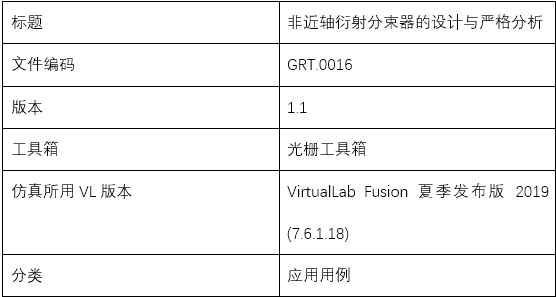

文件信息



更多閱讀
