泰伯效應的建模

摘要



眾所周知，泰伯效應是一種近場衍射效應：當周期性結構（例如光柵）被平面波照射，在光柵后面一定距離處可以觀察到它的圖像。1836年亨利·�？怂�·泰伯（Henry Fox Talbot）首次觀察到這種效應，該距離被后世稱為泰伯距離。在此示例中，借助VirtualLab Fusion中的自動傳播技術，我們在參數運行下演示了泰伯效應，可以看到泰伯地毯式圖案。

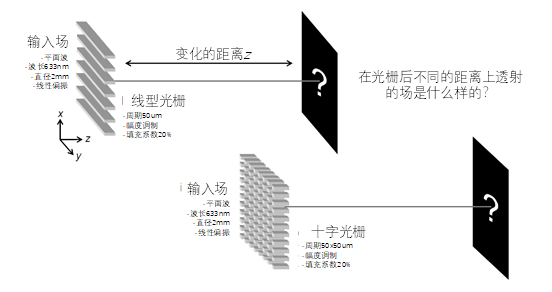

建模任務

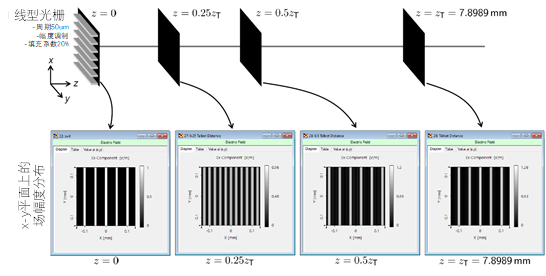

線型光柵后的場分布

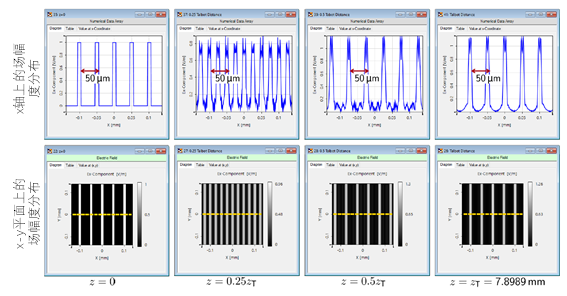

線型光柵后的場分布



線型光柵后的場分布-泰伯地毯式圖案

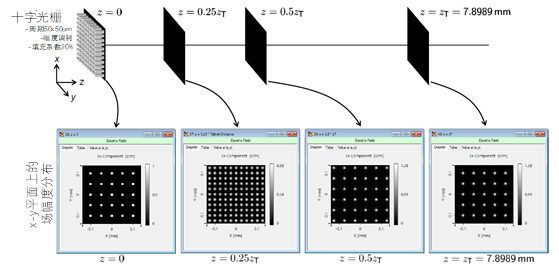

十字光柵后的場分布

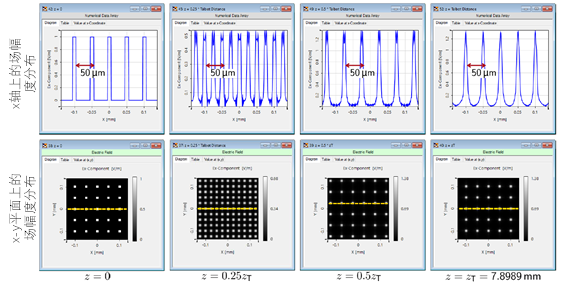

十字光柵后的場分布

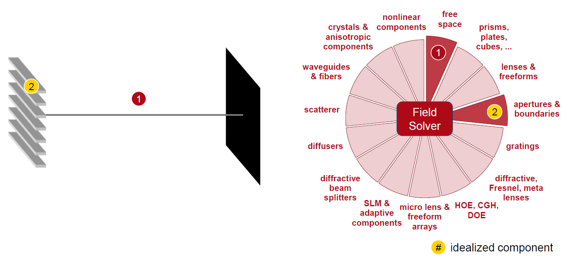

Virtual Fusion一瞥

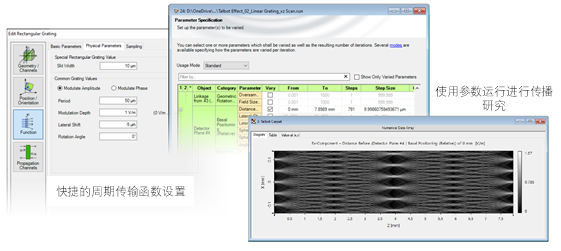

Virtual Fusion中的工作流程



•指定或自定義傳輸函數
−如何使用可編程功能和示例（圓柱透鏡）[用例]
•選擇合適的探測器查看場
−電磁場探測器[用例]
•使用參數運行檢查場傳播



VirtualLab Fusion技術

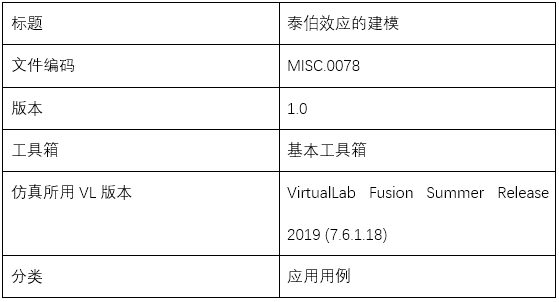

文件信息
