使用高數值孔徑透鏡進行脈沖聚焦

摘要

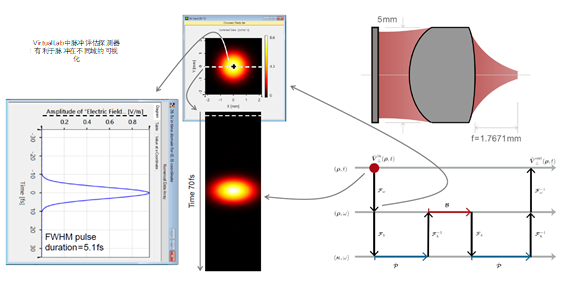

盡管對于大多數其他類型的光源而言，靜態近似下是足夠精確的，但對于超短脈沖來說需要更加精確的方法，其中要考慮到不同光譜模式之間的相關性。在此，我們在空間、時間與場分布上研究了該脈沖傳播通過高數值孔徑透鏡的影響。

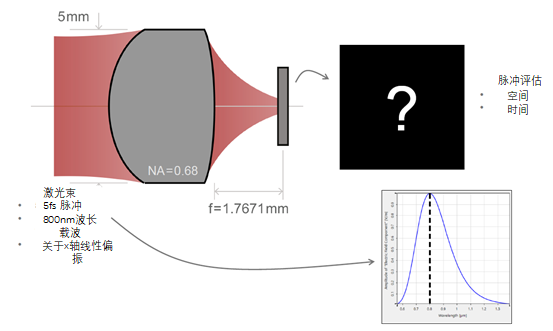

建模任務

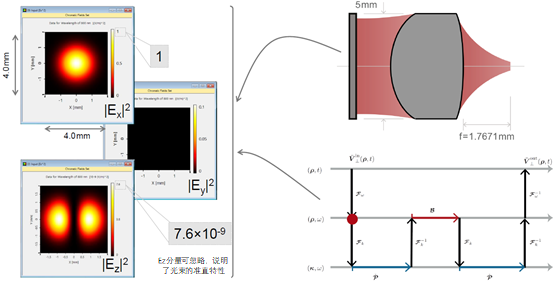

純空間分析：輸入場（載波λ）

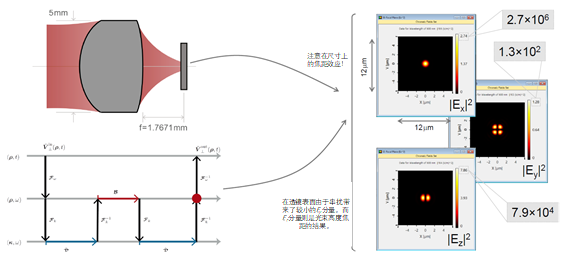

純空間分析：焦平面上的場（載波λ）

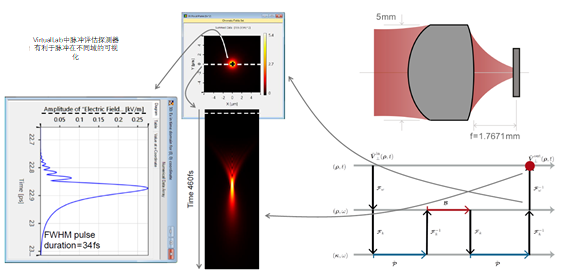

空間-時間分析：輸入場（Ex分量）



空間-時間分析：焦點處（Ex分量）

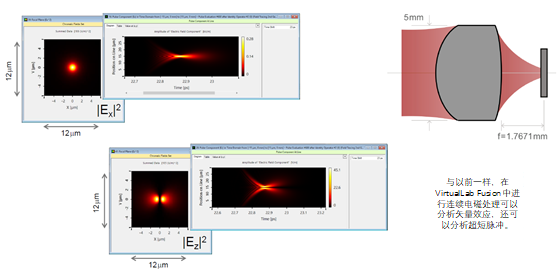

空間-時間分析：焦點處（Ex和Ez分量）

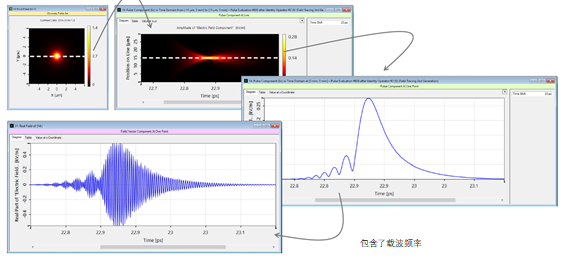

時間分析：帶有載波頻率的Ex分量

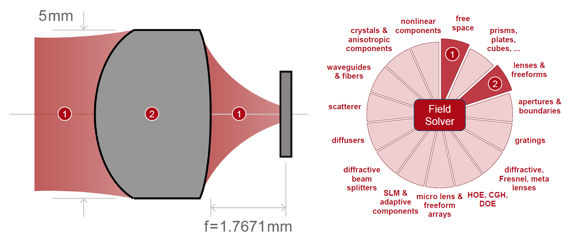

走進VirtualLab Fusion



VirtualLab Fusion中的工作流程



•設置光源

−基本光源模型[教程視頻]

•設置組件的位置和方向

− LPD II：位置和方向[教程視頻]

•配置脈沖評估探測器



VirtualLab Fusion技術

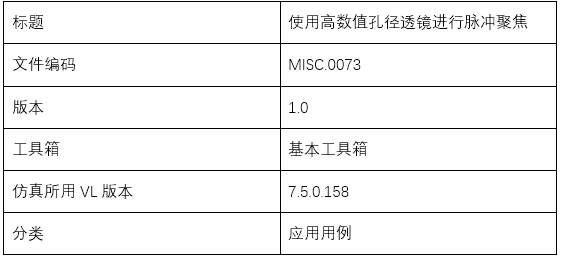

文件信息
