高效偏振無關透射光柵的分析與設計

摘要



當光柵的特征尺寸與波長相當時，具有偏振相關的光學特性。這使得難以針對任意偏振設計出具有高衍射效率的光柵。根據文獻中的概念[T. Clausnitzer, et al., Proc. SPIE 5252, 174-182 (2003)],  我們將展示如何嚴格分析光柵的偏振相關特性，以及如何使用參數優化設計具有高衍射效率的偏振無關光柵。

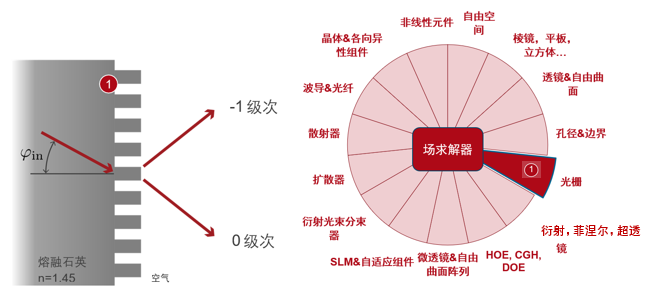

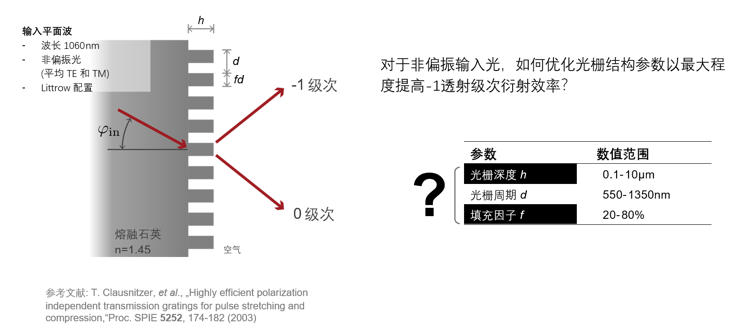

建模任務



光柵特性與參數的嚴格分析

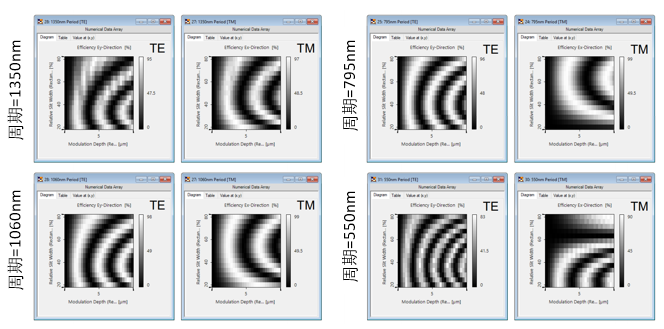

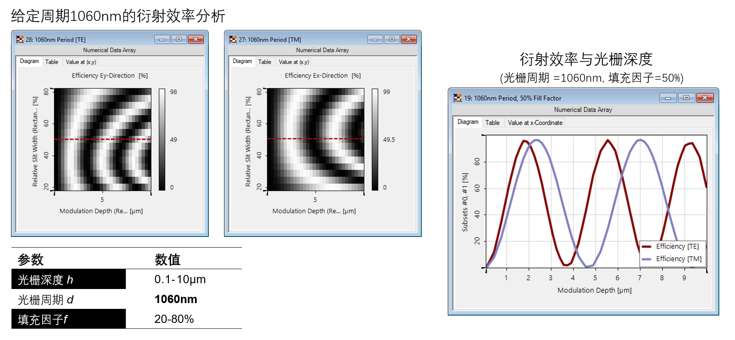

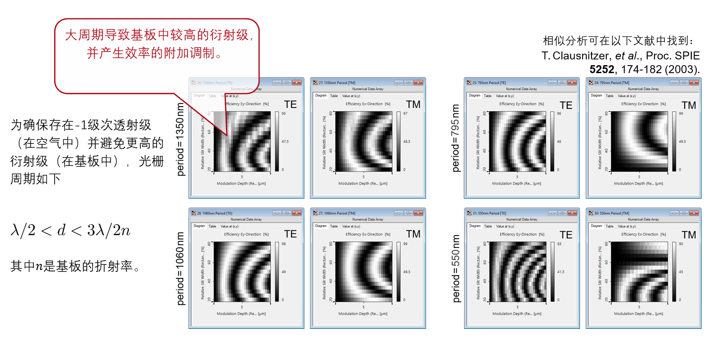

不同光柵周期下的衍射效率

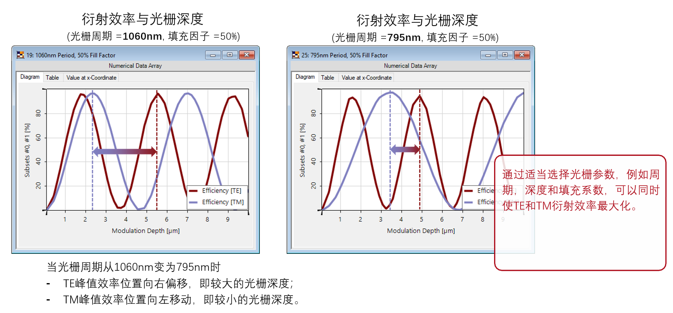

關于光柵周期選擇的考慮

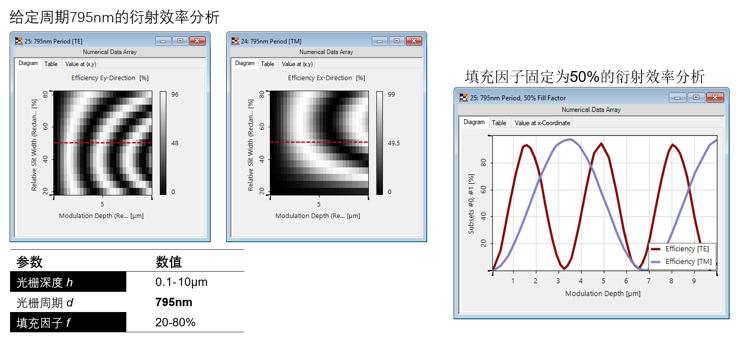

偏振相關的衍射特性



通過參數優化進行光柵設計

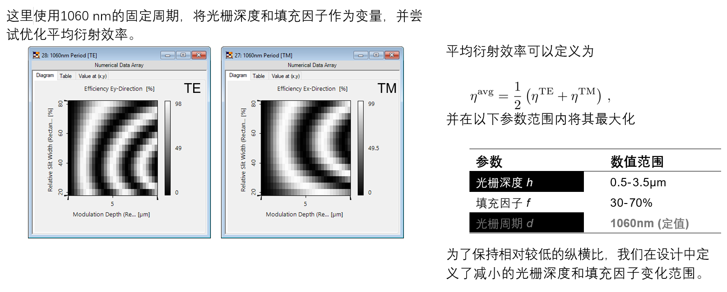

固定周期的2D參數優化

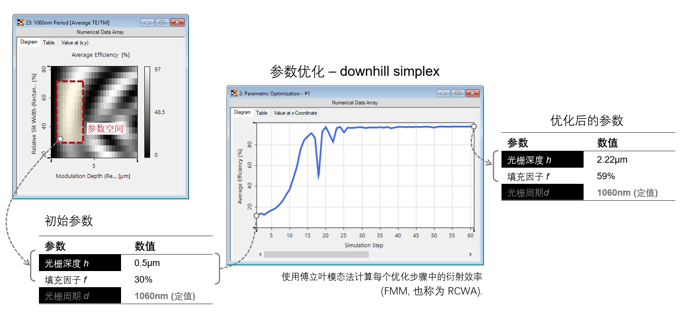

2D參數優化–設計1

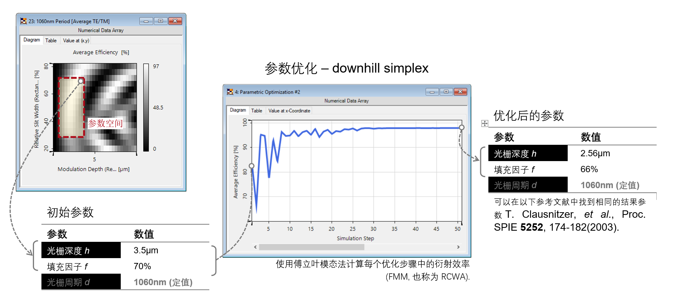

2D參數優化–設計2

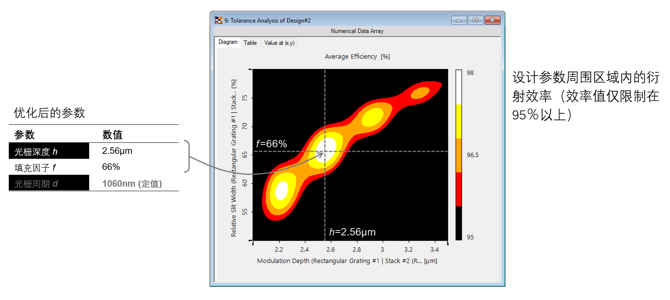

制造公差分析–設計2

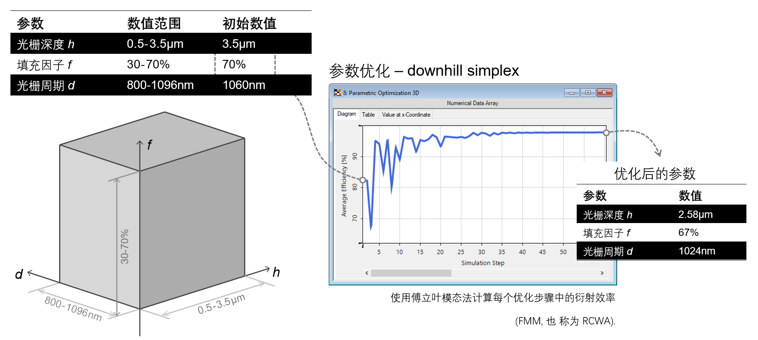

變化光柵周期的3D參數優化

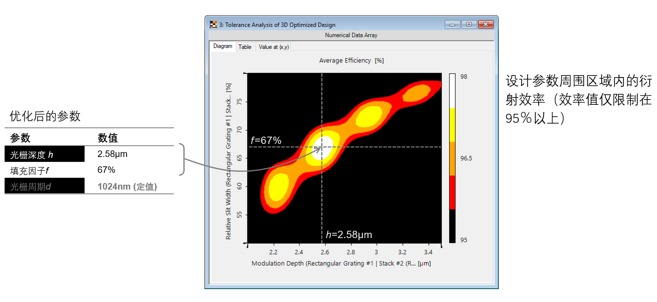

制造公差分析



走進VirtualLab Fusion

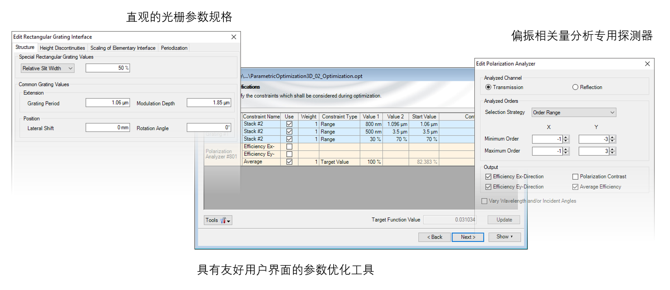

VirtualLab Fusion中的工作流程



•構造光柵結構
−通過使用界面來配置光柵結構
 [用例]
•分析光柵衍射效率
−光柵級次分析器[用例]
•使用參數運行搜索初始解決方案
−參數運行文檔的使用[用例]
•通過參數優化找到最終設計



VirtualLab Fusion技術

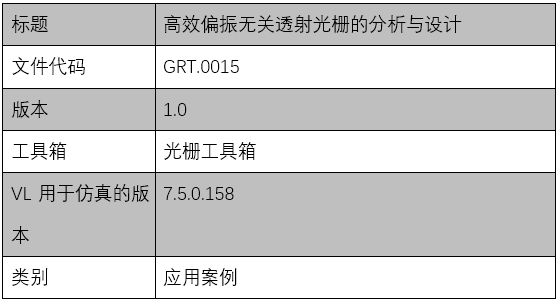

文件信息
