摘要
VirtualLab的參數耦合功能可以耦合任意光學設置的每個參數。 此外，這些值可用于重新計算其他參數。因此該功能允許創建這些參數之間非常復雜的關系。 例如，當光學系統的特定參數在變化或優化過程中具有固定的關系時，參數耦合將很有幫助。

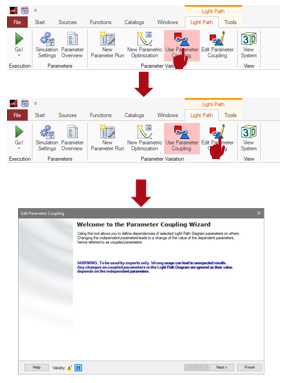

設置參數耦合
• 為了使用VirtualLab的參數耦合功能，請為給定的光學設置激活選項“使用參數耦合”（“Use Parameter Coupling”）。
• 然后，“編輯參數耦合”(“Edit Parameter Coupling”)按鈕將變為可用。
• 單擊“編輯參數耦合”按鈕，將出現參數耦合向導。

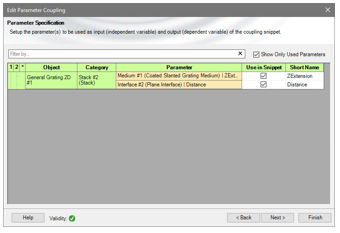

選擇相關參數
• 單擊“下一步”（“Next”），將顯示一個表格，其中包含當前光學設置的所有參數。
• 請選擇所有參數進行耦合和必要的計算。 例如，選擇光柵界面的參數“ ZExtension”和“Distance”。

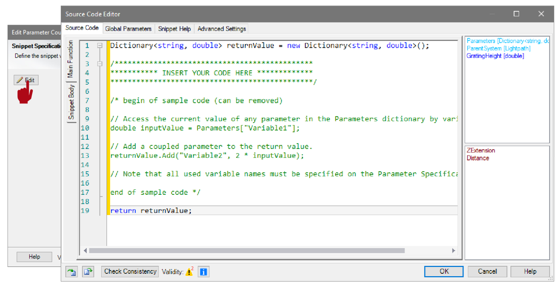

源代碼編輯器
• 選擇參數后，必須設置控制耦合的代碼段。
• 單擊“編輯（“Edit”），將打開源代碼編輯器。

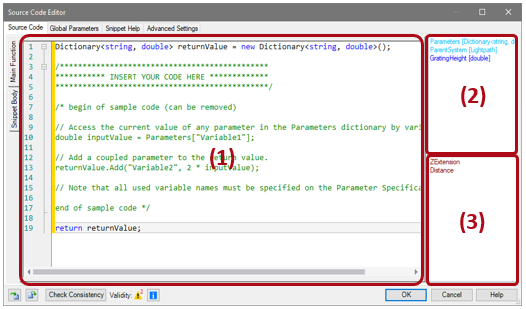

源代碼編輯器
•源代碼選項卡包含三個區域：
−源代碼（中心區域）（1）
−全局變量各參數（右上方區域）（2）
−選擇的系統參數（右下）（3）。

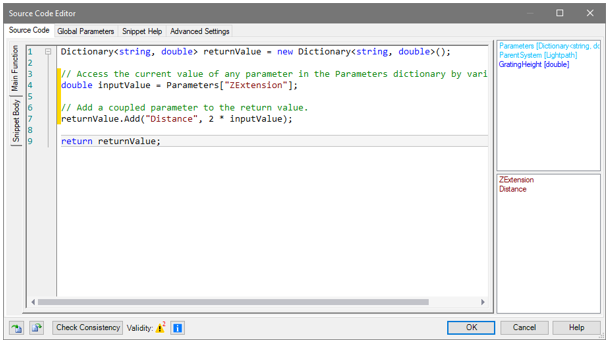

參數耦合的一般示例
•通常，必須從目錄中讀取所選參數并將其保存到變量（第4行）。
•之后，該值可用作另一個參數的輸出，并進一步進行計算，例如 doubled雙倍（第7行）。

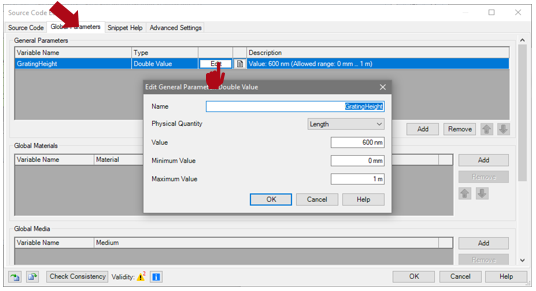

全局參數的定義
•在此特定示例中，定義一個新的全局變量很有幫助，該變量隨后會出現在參數耦合窗口中。
•可以在“全局參數”(“Global Parameters”)選項卡中完成。
•變量可以顯示不同的類型和物理量。

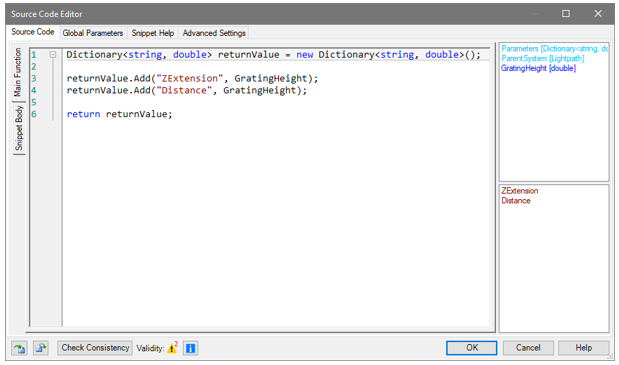

參數耦合的特殊示例
•在此示例中，全局變量用于將其值返回給系統的兩個選定參數。
•因此，無需從目錄中讀取或重新計算任何參數。

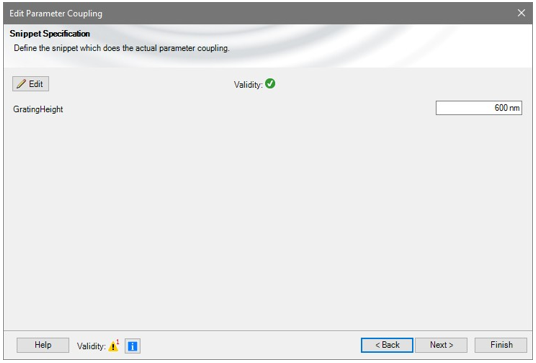

參數耦合的特殊示例
•關閉源代碼編輯器后，將顯示已定義的全局變量“光柵高度”（“ GratingHeight”）。

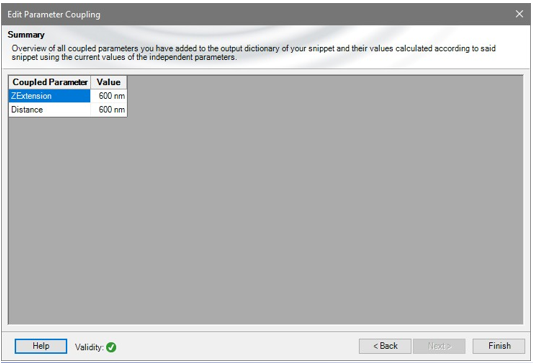

設置參數耦合的最終檢查
•在向導的最后一頁，可以檢查返回的參數和值。

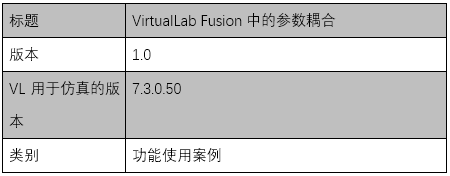

文件信息
|
