人工衍射透鏡的設計與分析

摘要


多焦點人工晶體植入術是目前廣泛應用于白內障治療的技術。衍射式人工晶體的優點之一是為患者提供了良好的遠近視力。這樣的鏡頭通常使用如Zemax OpticStudio的Binary 2表面設計。在這個例子中，我們演示了如何將初始設計導入到VirtualLab Fusion中，并考慮用實際二元結構的情況下對透鏡系統建模。通過改變二元結構的高度，進一步研究了衍射透鏡的性能。

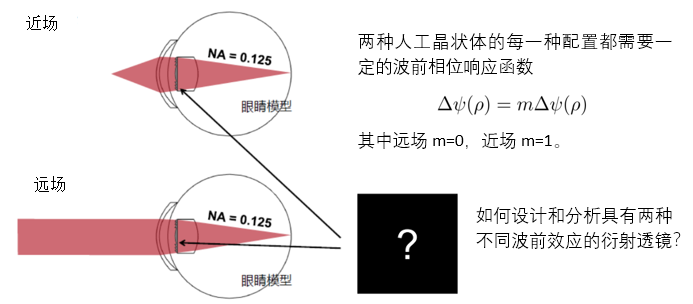

衍射透鏡的設計任務

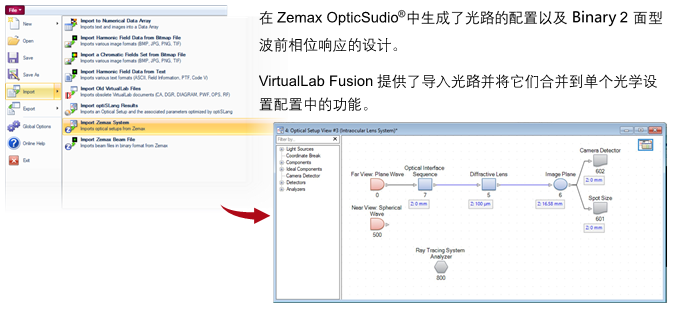

從OpticStudio導入光學系統

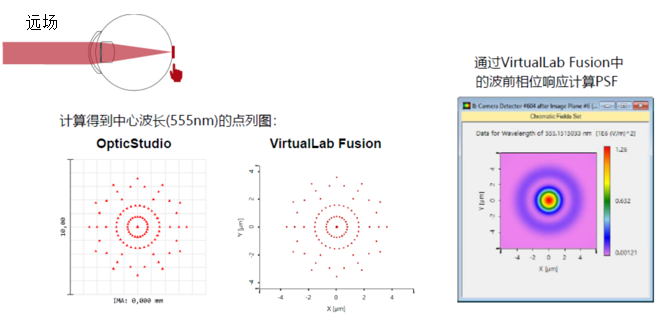

遠場：OpticStudio導入的一致性

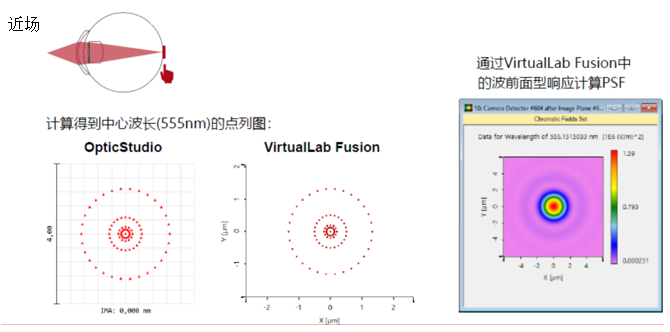

近場：OpticStudio導入的一致性

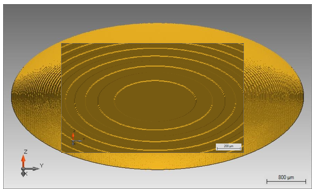

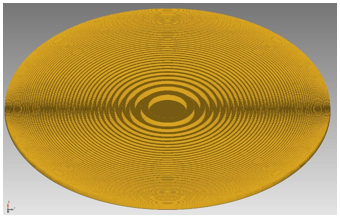

結構設計：衍射透鏡剖面高度

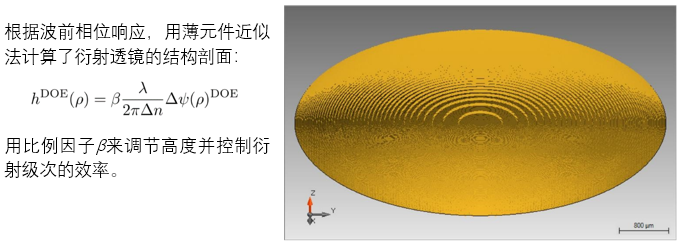

結構設計：衍射透鏡剖面高度


 由于是二元衍射透鏡，選擇了具有2個高度階的量化結構

- 有利于制造(成本低，容易制造)

- 使用高度調制的方法能夠更好地控制效率，特別對于0級和1級。

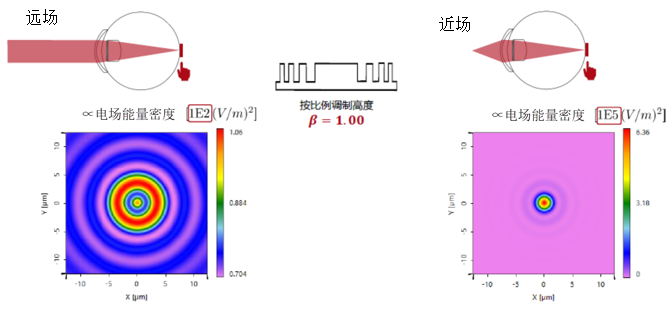

結構設計：高度調制為1.00





結構設計：高度調制為0.95

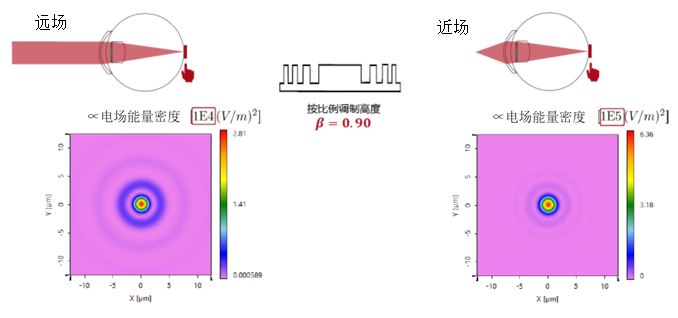

結構設計：高度調制為0.90

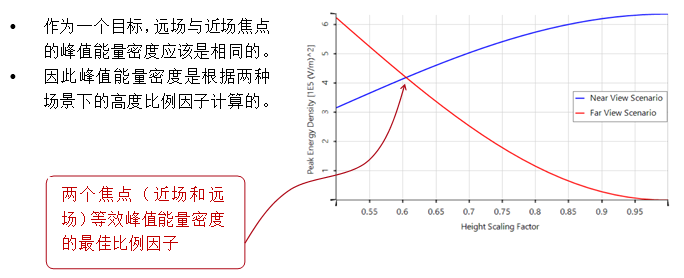

結構設計：尋找最佳比例因子

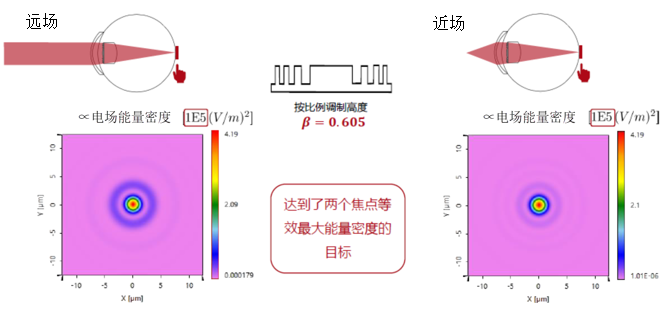

結構設計：最優高度調制為0.605

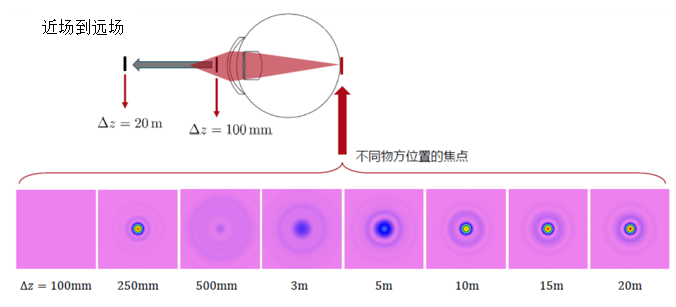

從近場到遠場焦斑演化的圖解



走進VirtualLab Fusion



VirtualLab Fusion的工作流程

 從Zemax OpticStudio®導入透鏡系統

- 從Zemax導入光學系統 [用例]

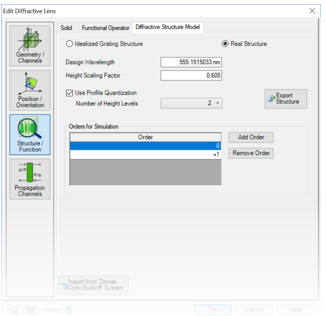

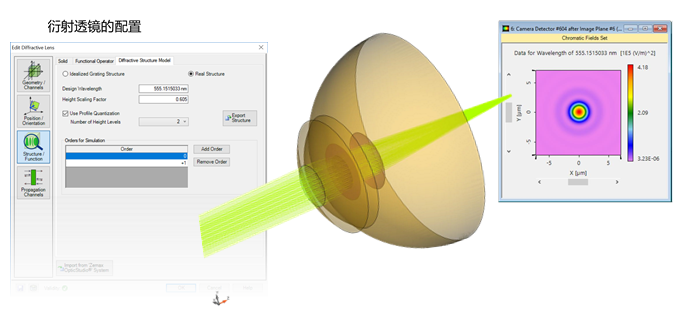

 衍射透鏡的配置

 參數掃描的配置

- 參數掃描文件的使用 [用例]

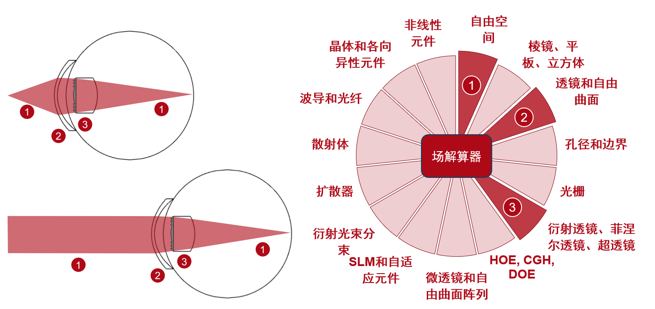

VirtualLab Fusion技術



文件信息



延伸閱讀

- 用具有衍射透鏡表面的混合目鏡進行色差校正的建模

- 從Zemax OpticStudio^®導入光學系統
