參數運行的掃描模式

1. 摘要

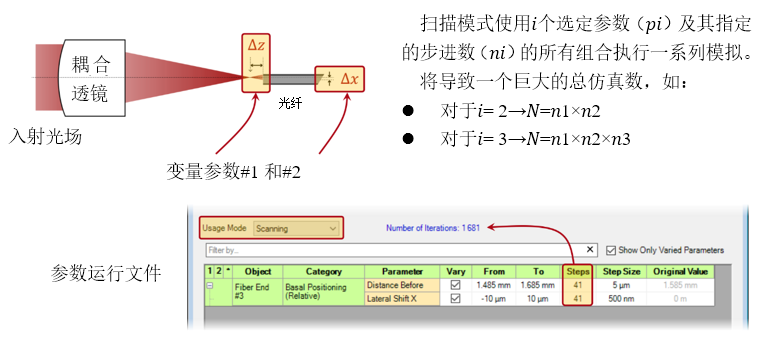

VirtualLab Fusion的“參數運行”文檔的掃描模式可以對指定參數變量的所有組合執行自動仿真。本用例以光纖耦合器件中耦合效率的公差分析演示了此功能，其中光纖在縱向和橫向上存在錯位。 “參數運行”文檔還提供了特定選項，來對相應結果進行示意性的顯示。

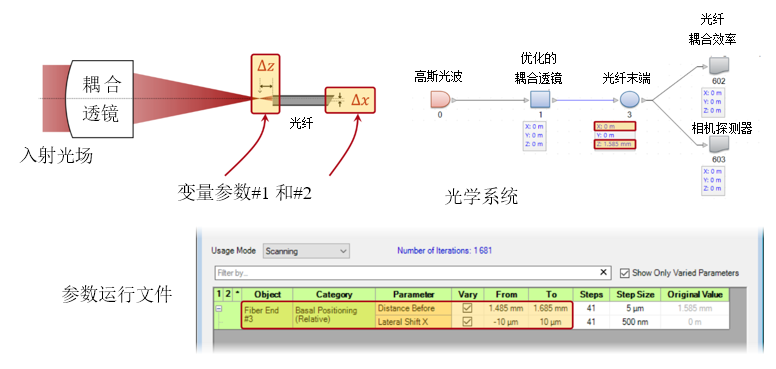

2. 參數變化的配置：參數選擇



3. 參數變化的配置：步進數的定義





4. 結果顯示的選項#1 - 2D類型



5. 結果：耦合效率對照公差參數

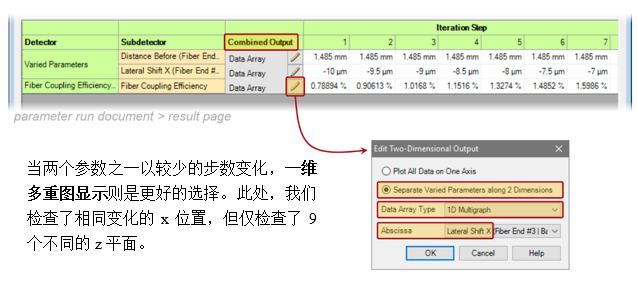

6. 結果顯示的選項#2 - 1D類型

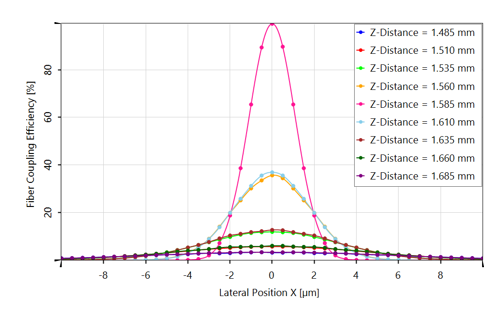

7. 結果：多重圖顯示

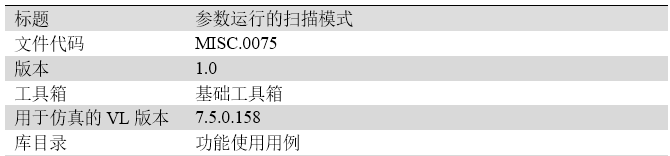

8. 文件信息





更多信息
- Usage of the Parameter Run Document
- Tolerance Analysis of a Fiber-Coupling Setup
- Programming a Scanning Parameter Run
- Animation Generation from Chromatic Fields Sets in Parameter Run
Export of Results of a Parameter Run
