利用剪切干涉法的準直測量

摘要

激光束的準直是各種光學應用的基本必要任務。 因此，對準直度的測量也很重要，而剪切干涉法經常被用于此類任務中。 在此示例中，我們演示了如何構建剪切干涉儀并將其用于測量準直。 通過改變光束準直系統(例如該示例中兩個透鏡之間的距離)，我們觀察到了來自剪切干涉儀的干涉條紋。

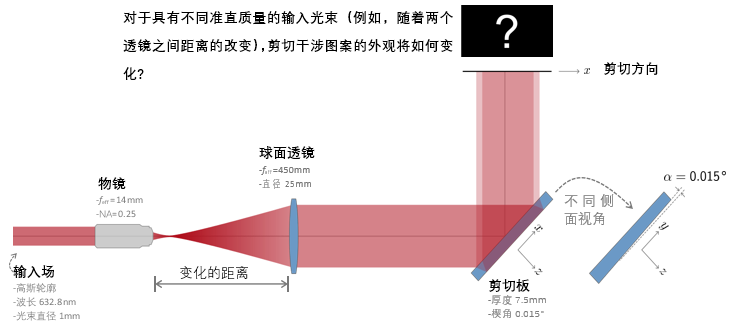

建模任務

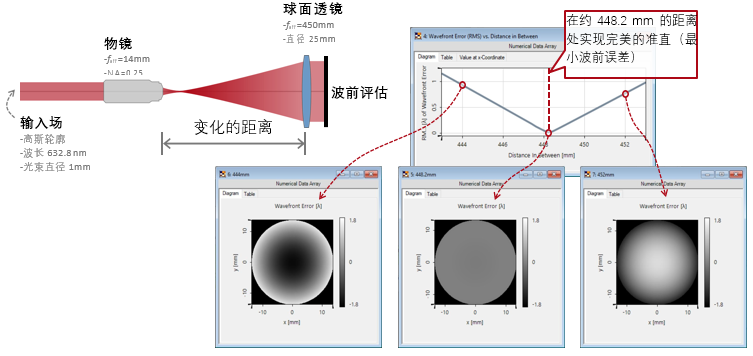

擴展和準直后的波前評估

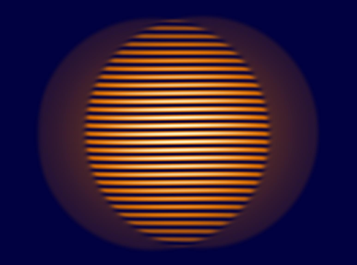

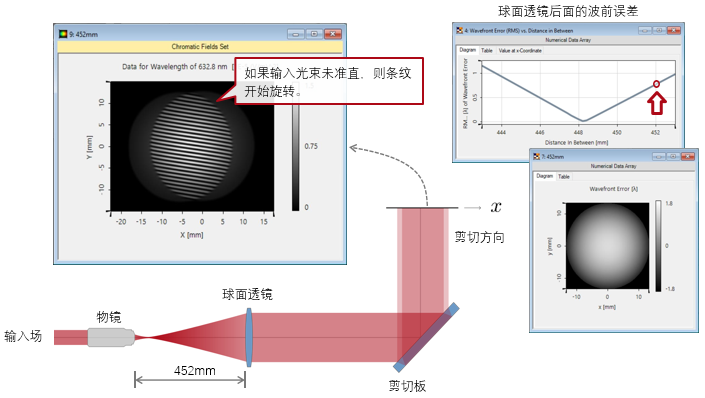

剪切干涉條紋

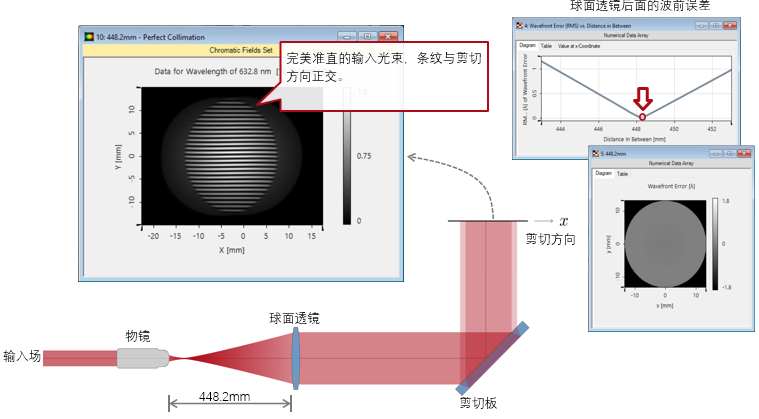

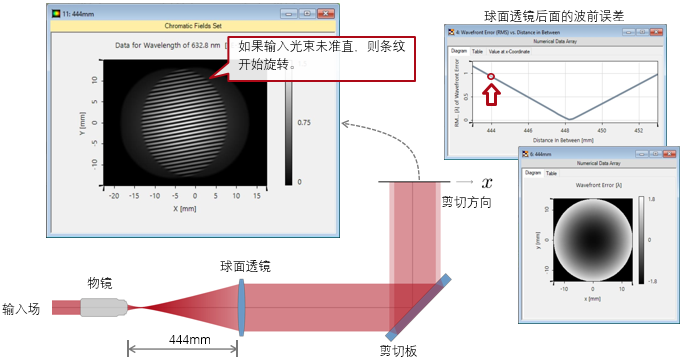

剪切干涉條紋

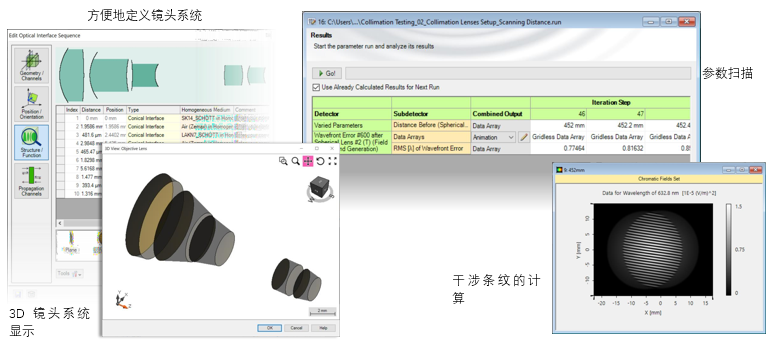

VirtualLab Fusion一瞥




VirtualLab Fusion中的工作流程

•設置輸入高斯場
−基礎光源模型[教程視頻]
•從ZemaxOpticStudio®導入鏡頭系統
−從Zemax導入光學系統[用例]
•設置組件的位置和方向
−LPD II：位置和方向[教程視頻]
•設置組件的非序列通道
−非序列追跡的通道設置[用例]
•通過參數運行檢查所選參數的影響
−參數運行文檔的使用[用例]

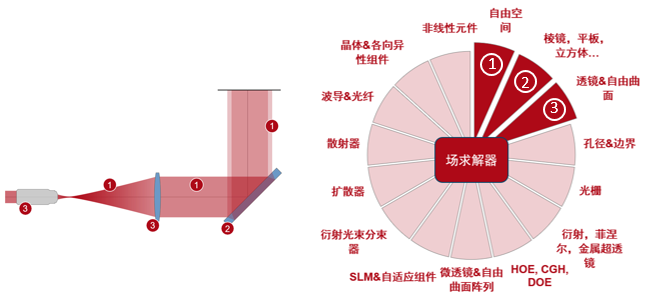

VirtualLab Fusion技術

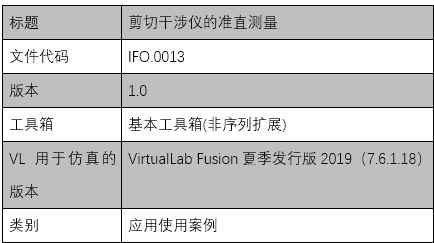

文件信息
