    閃耀超穎光柵的建模與設計






    時間:2020-11-02 08:56來源:訊技光電作者: 技術部點擊:次打印






	摘要





		超穎光柵(metagratings)通常由納米柱組成。因其具有不同的應用而越來越受到人們的關注。它們以在非近軸情況下的高衍射效率和對偏振不敏感而聞名。在這個例子中，我們仿照P.Lalanne等人的工作，利用方形納米柱構造了閃耀超穎光柵，并演示了在VirtualLab Fusion中對超穎光柵的優化。



		特別地，我們在仿真中評估了偏振相關效率。

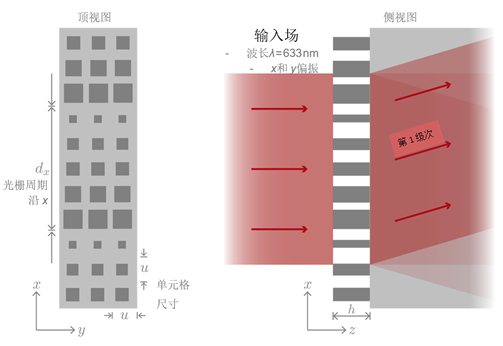

	建模任務













		如何設計具有優化的第一級次衍射效率的超穎光柵



		-選擇合適的單元格(unit cells)/構件，以及



		-在一個光柵周期內排列并優化它們的位置？



		光柵參數和設計方法遵循P. Lalanne, et al., Opt. Lett. 23, 1081-1083 (1998)

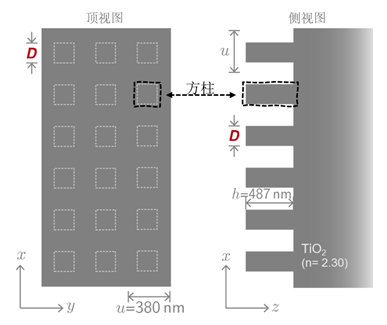

	單元格分析（折射率一致）

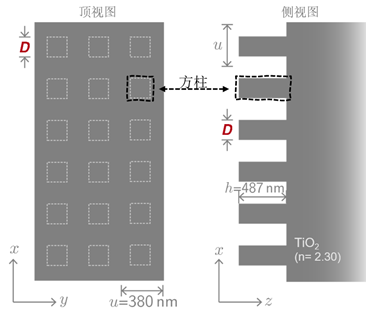

	首先，我們設定周期性復制相同的方柱，并改變柱直徑（D）。

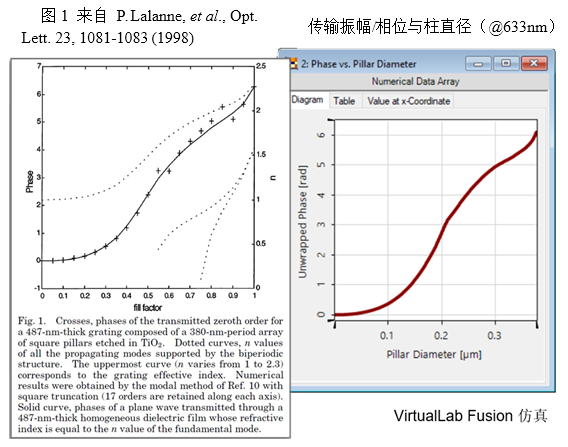

	傳輸振幅/相位與柱直徑（@633nm）

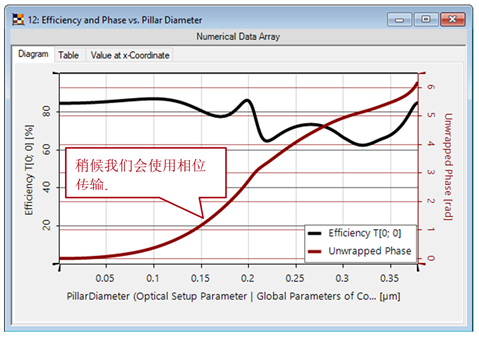

	單元格分析（折射率一致）







	首先，我們設定周期性復制相同的方柱，并改變柱直徑（D）。

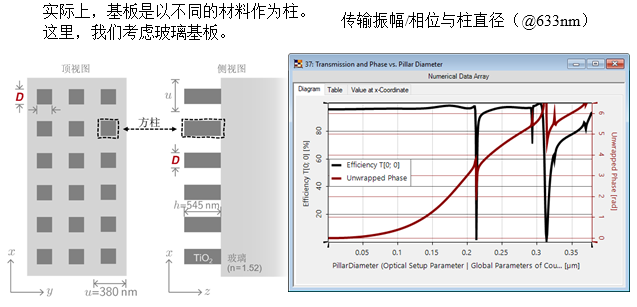

	選擇單元格（TiO2-玻璃界面）

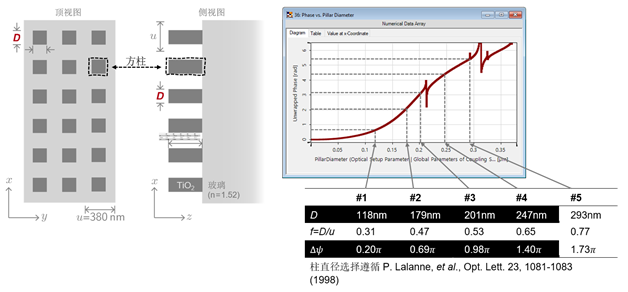

	柱直徑的選擇







	實際上，基板是以不同的材料作為柱。這里，我們考慮玻璃基板。

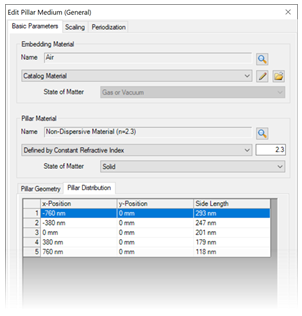

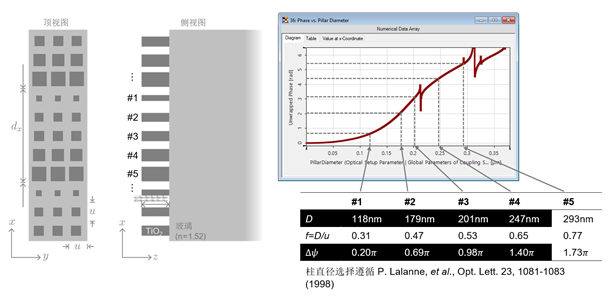

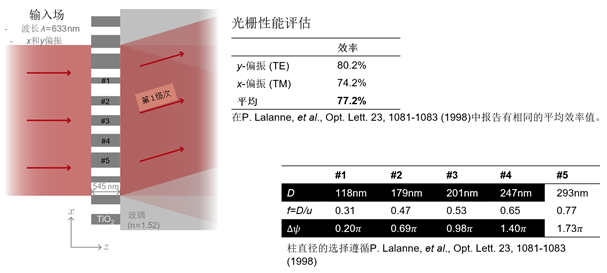

	閃耀光柵構建











	初始設計性能分析

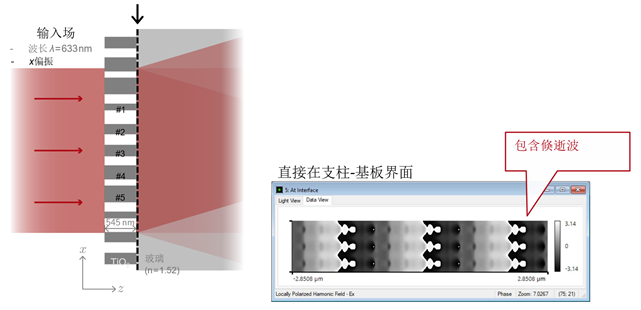

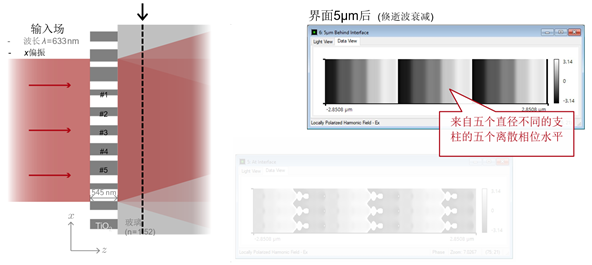

	傳輸場可視化

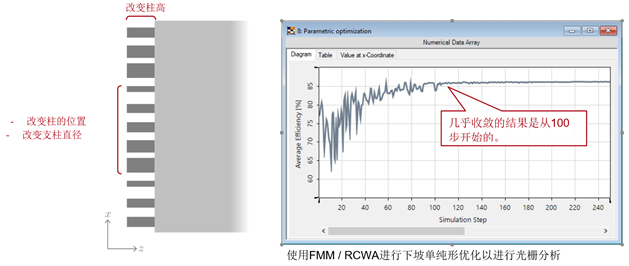

	超穎光柵的進一步優化

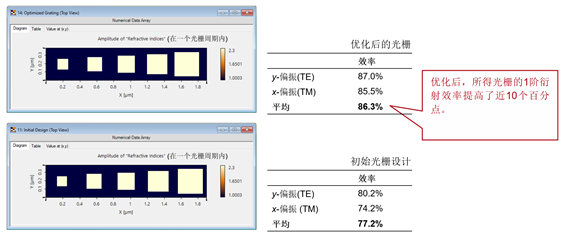

	優化后設計的性能分析















	走進VirtualLab Fusion

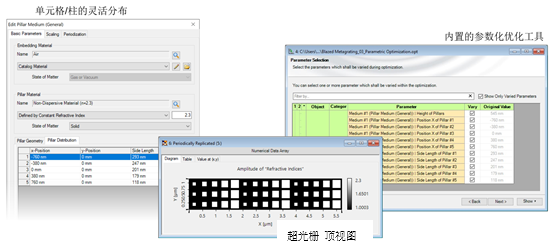

	VirtualLab Fusion工作流程



	•分析超表面(metasurface)單元格




	•構建超穎光柵



	•分析光柵衍射效率




	•光柵結構的參數優化











	VirtualLab Fusion技術

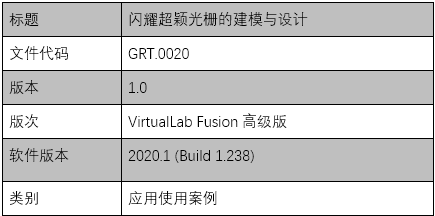

	文件信息
