演示面陣激光雷達的工作原理

摘要

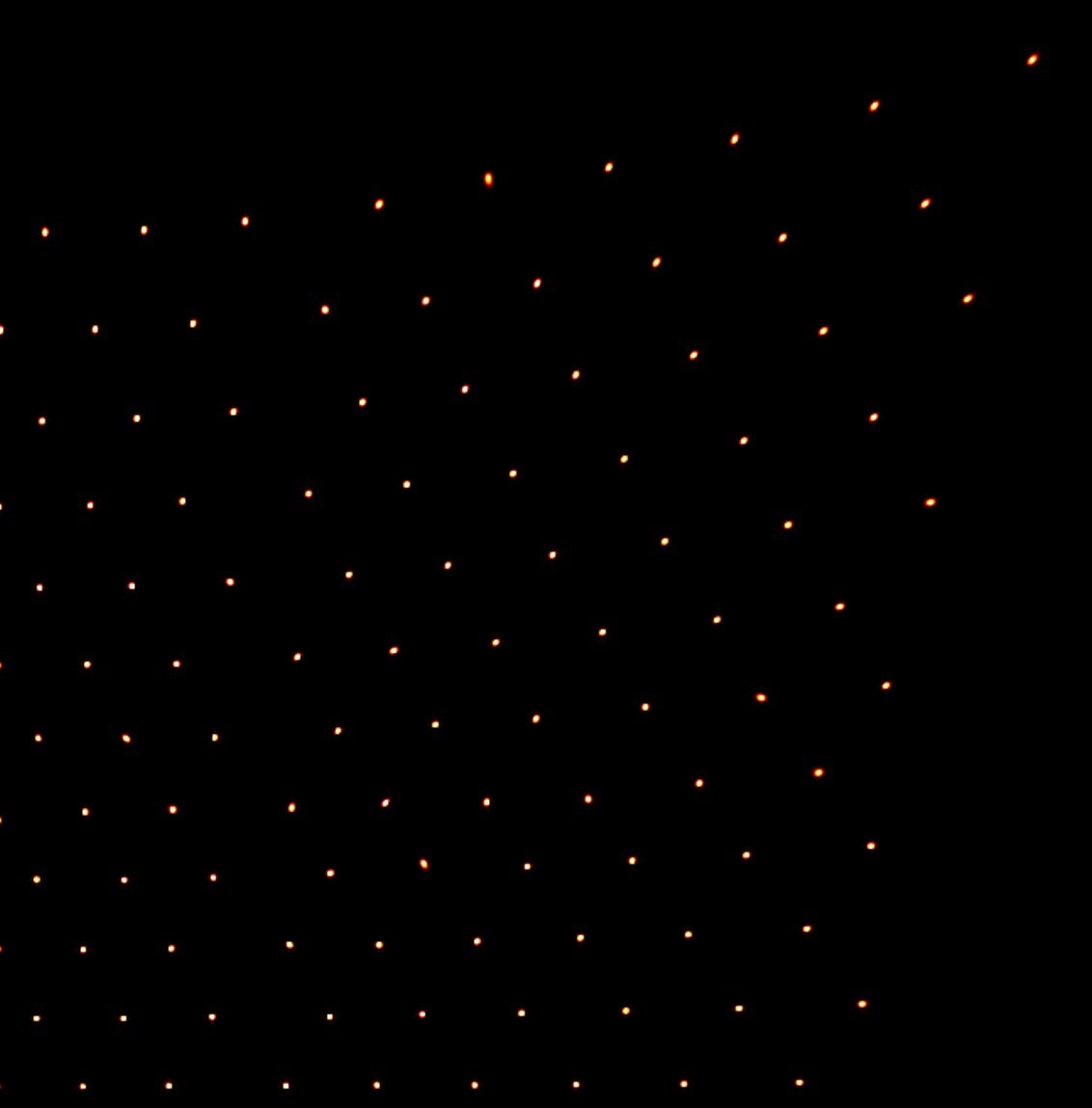

如今，激光雷達技術不僅應用于專業領域，而且應用于消費品領域。以面陣激光雷達為例，由于其快速、準確的三維距離檢測和測量能力，在智能設備中得到了廣泛的應用。在這個例子中，我們演示了一個典型的面陣激光雷達的工作原理，該雷達由光源陣列、準直透鏡系統以及衍射光柵作為分束器組成。分析在空間和空間頻率域中進行。

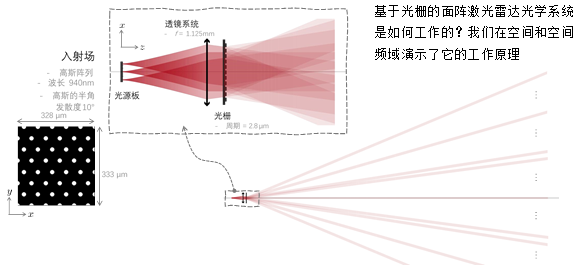

建模任務

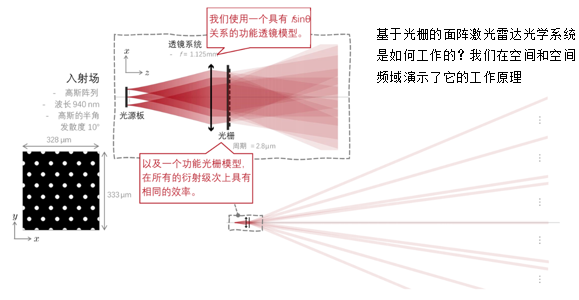

建模任務

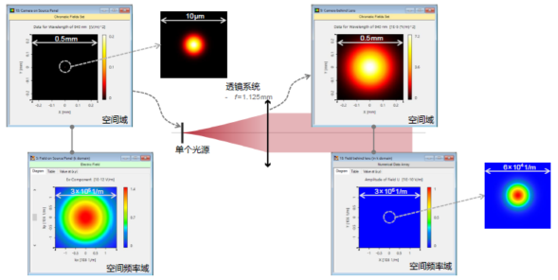

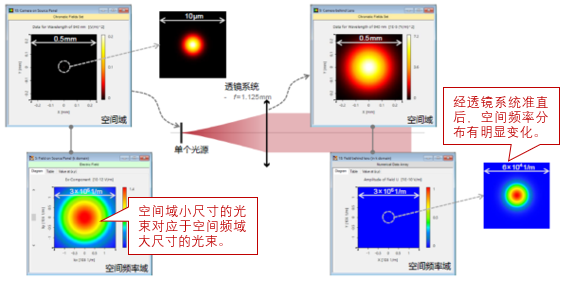

單個光源+準直透鏡



單個光源+準直透鏡

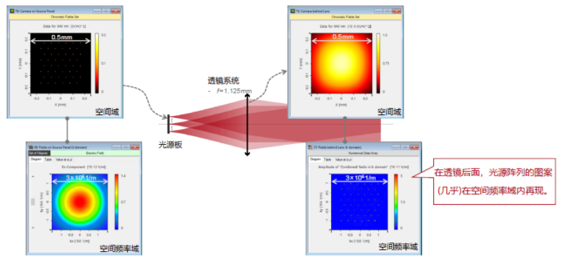

光源陣列+準直透鏡

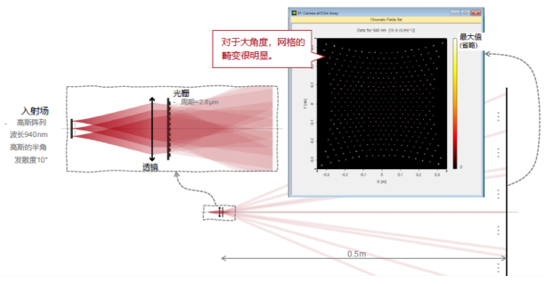

光源陣列+準直透鏡+衍射光柵

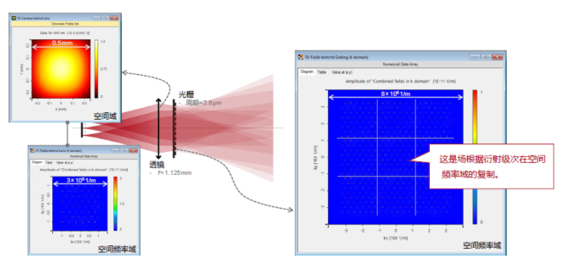

光源陣列+準直透鏡+衍射光柵



仿真設置注意事項

 光源陣列的建模

- 光路中只有一個高斯光源，利用可編程參數運行實現光源陣列。

- 在參數運行中定義網格，每次高斯光源橫向移動到一個網格點上。  k域的可視化

- 電磁場探測器可以選擇將k域即空間頻率域的場顯示為單個文檔。

- 為了將所有結果組合起來并顯示在一個公共窗口中，本例設計并提供了一個VirtualLab模塊。

(附錄-組合電磁場模塊.cs)

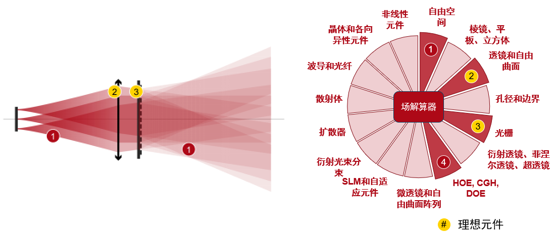

走進VirtualLab Fusion






VirtualLab Fusion的工作流程

 通過參數運行進行光源陣列建模

- 單參數運行可編程模式的應用 [用例]



 正確地設置傅里葉變換

- 傅里葉變換設置 – 實例討論 [用例]



 設置功能光柵元件

- VirtualLab Fusion技術 – 理想光柵函數 [技術白皮書]



VirtualLab Fusion技術

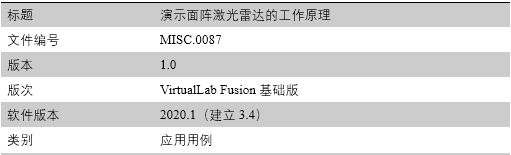

文件信息
