在VirtualLab Fusion中使用optiSLang進行光柵優化

1. 摘要



當代光學系統的優化往往涉及大量參數。正如光柵的優化設計，不僅需要考慮光柵的幾何參數，更需要分析所需的入射方向。這樣的需求導致優化過程面臨大量參數的挑戰。在本實例中，VirtualLab Fusion中提供了來自Dynardo的optiSLang軟件接口，因此使優化過程可以應用不同的高級優化算法。




2. VirtualLab Fusion 和optiSLang的界面

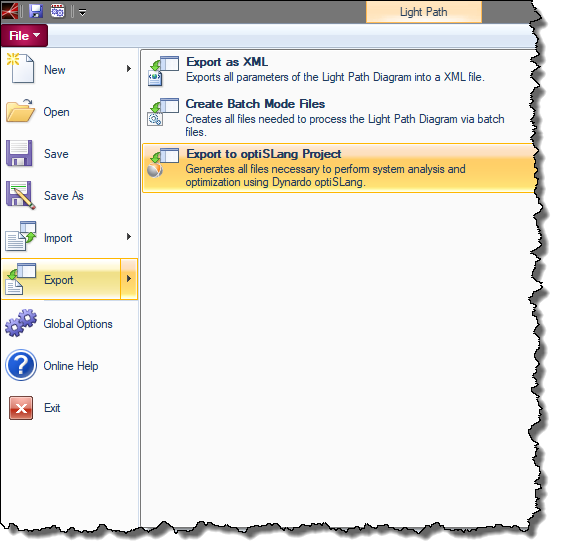

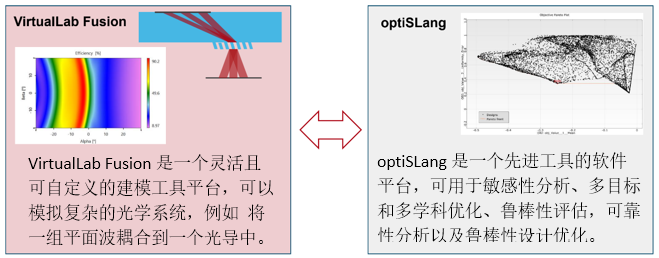

兩種軟件平臺的結合可實現先進光柵結構的優化設計，例如智能光導耦合。

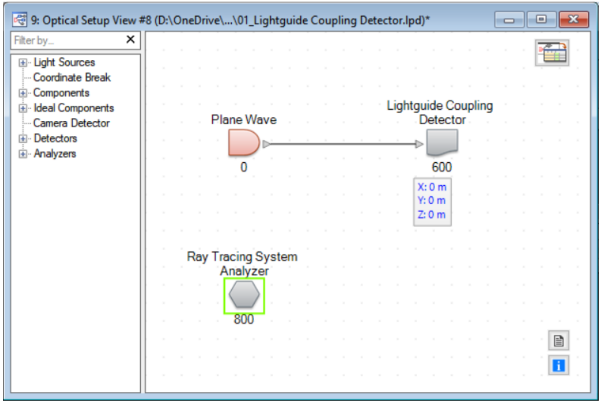

3. VirtualLab Fusion –光學系統的初始化

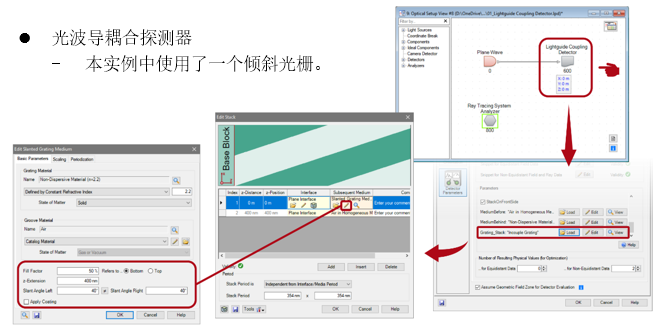

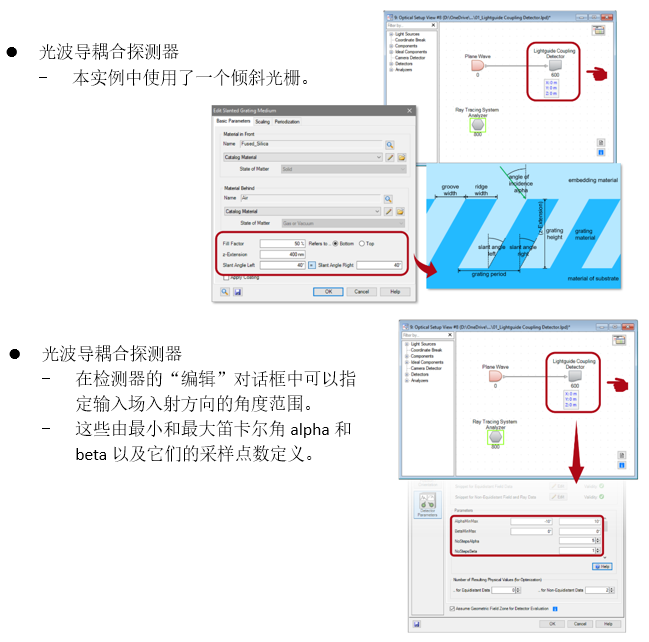

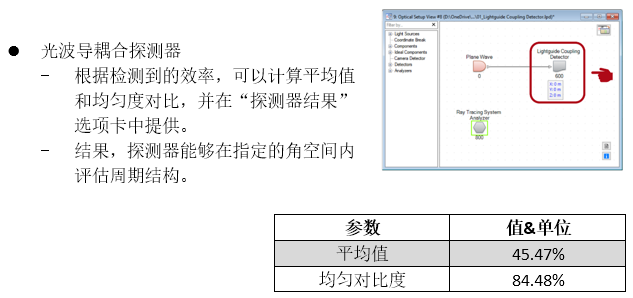

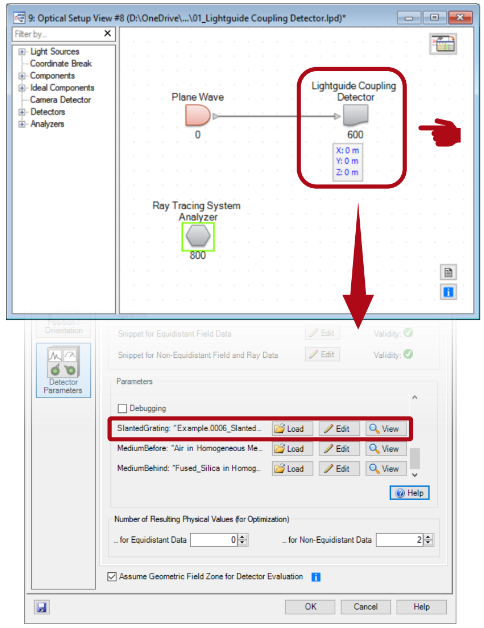

4. VirtualLab Fusion – 光導耦合探測器



5. VirtualLab Fusion – 光波導耦合
