熱透鏡引起焦點偏移的研究

摘要



隨著材料加工技術的發展，高功率激光光源的應用越來越廣泛。這在光學系統的各個元件中產生大量的熱量，可能引入各種光學效應，如熱透鏡效應，它將改變透鏡的焦距。在這個用例中，我們演示了由聚焦透鏡內部的熱透鏡產生的焦點位移。熱透鏡效應本身由導入的變形表面和根據導入的溫度數據計算的非均勻介質定義。

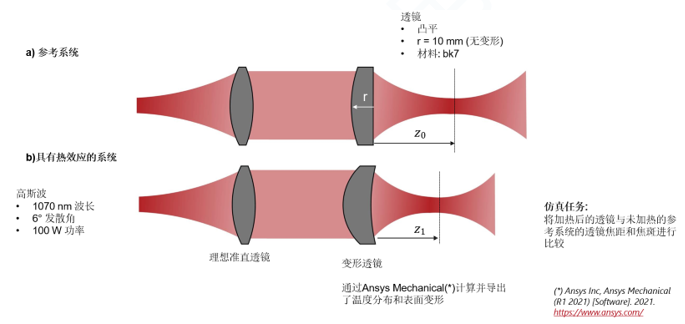

建模任務



在VirtualLab Fusion中構建系統

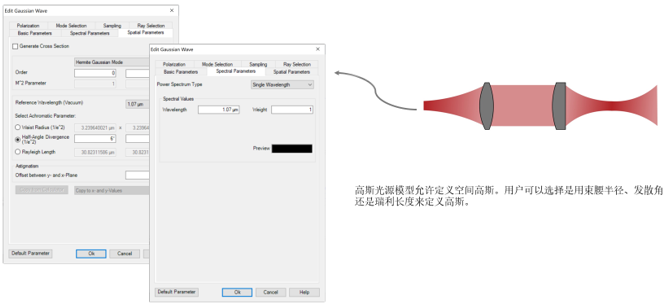

系統構建塊 – 光源

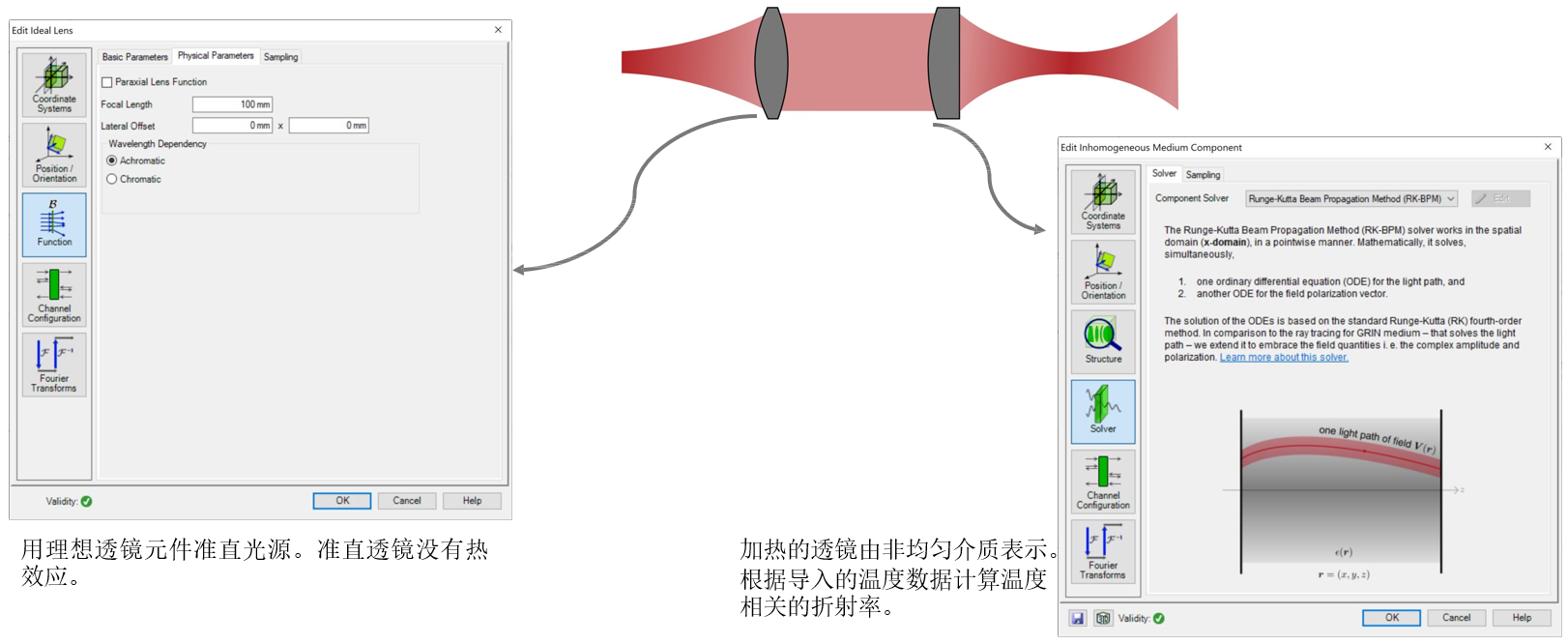

系統構建塊 – 元件

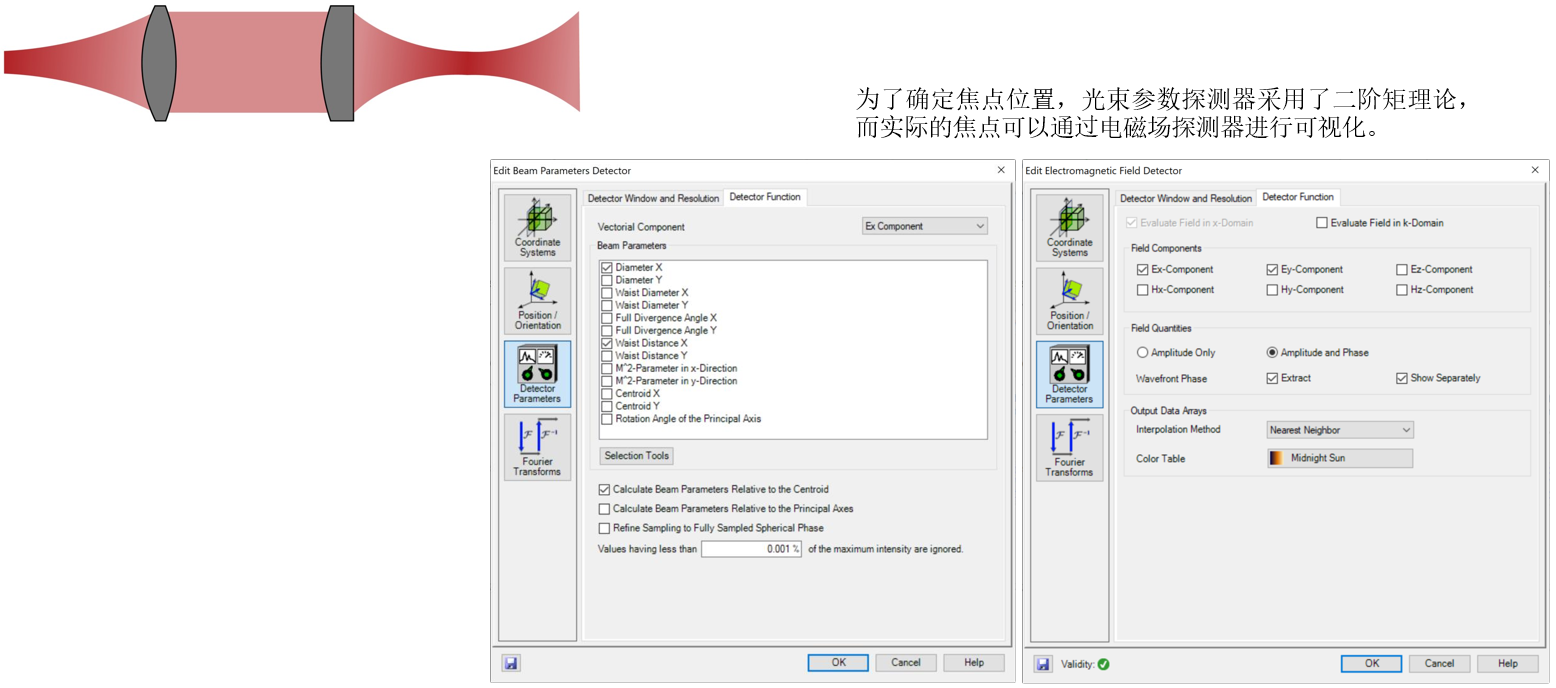

系統構建塊 – 探測器

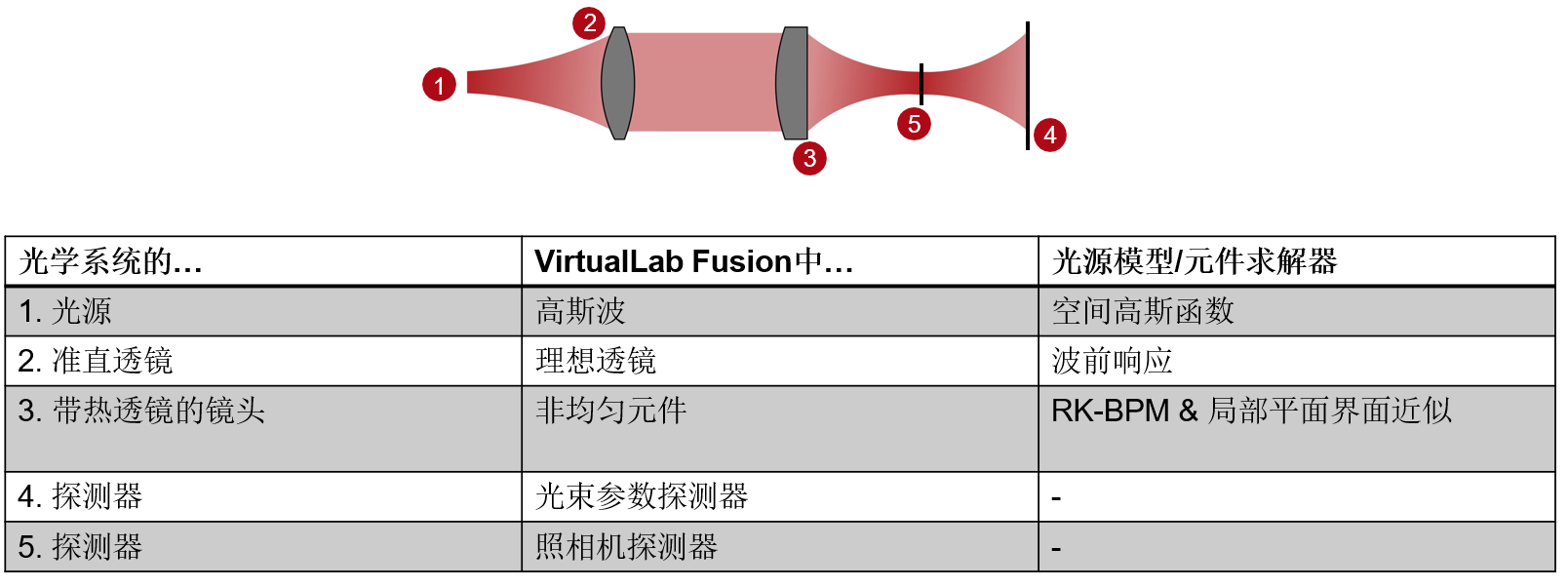

總結 – 元件...

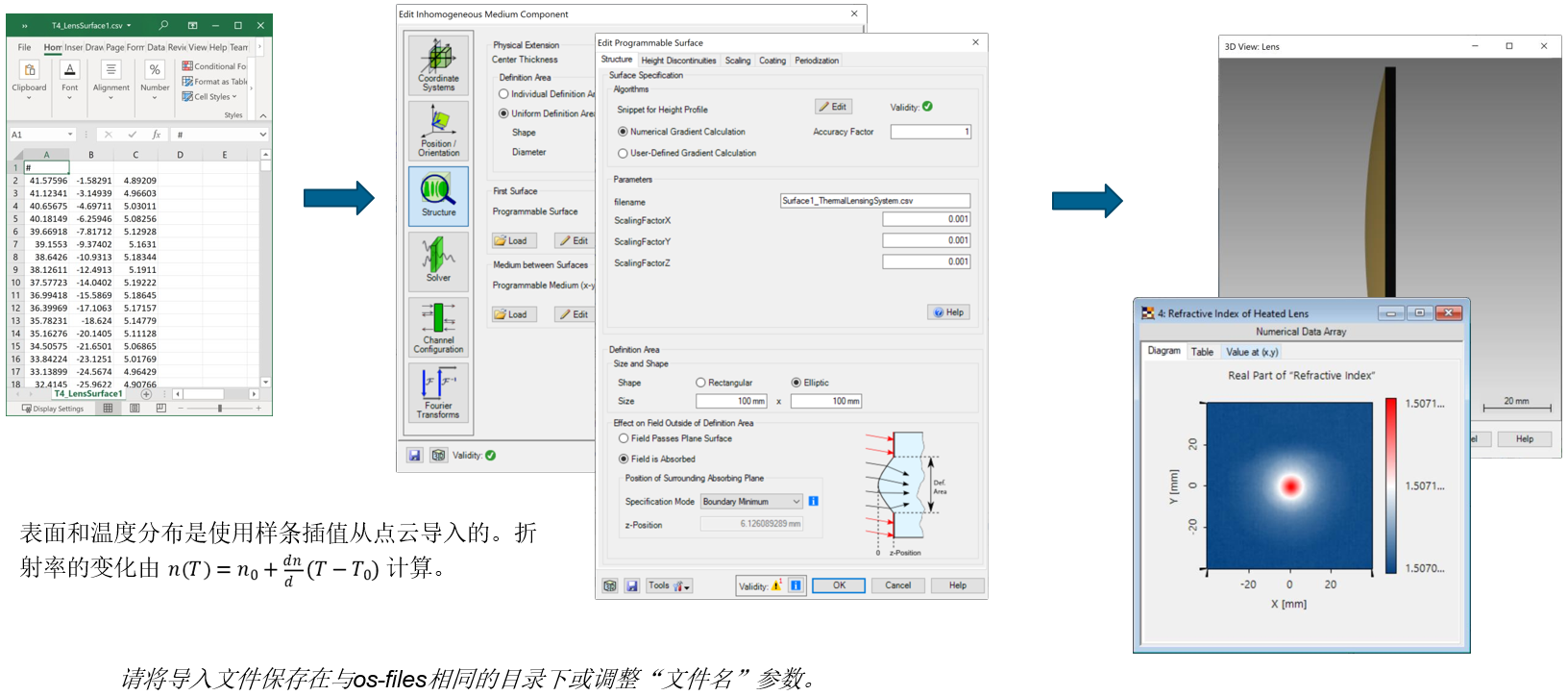

數據導入



仿真結果

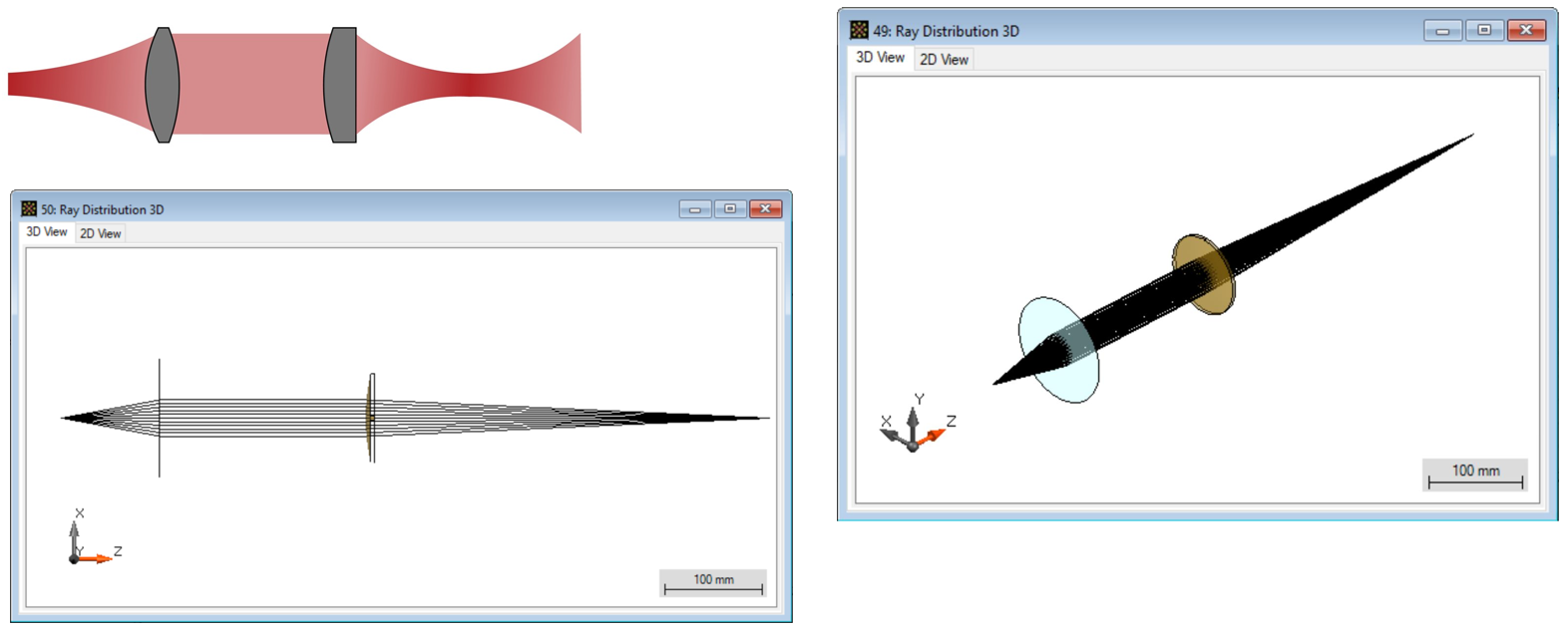

光線追跡結果

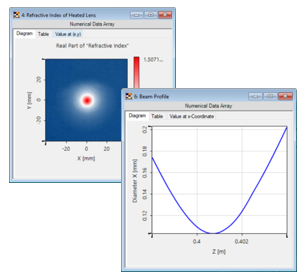

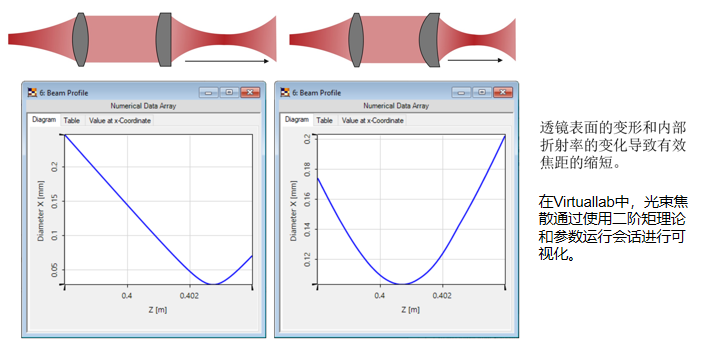

場追跡結果 – 焦點偏移

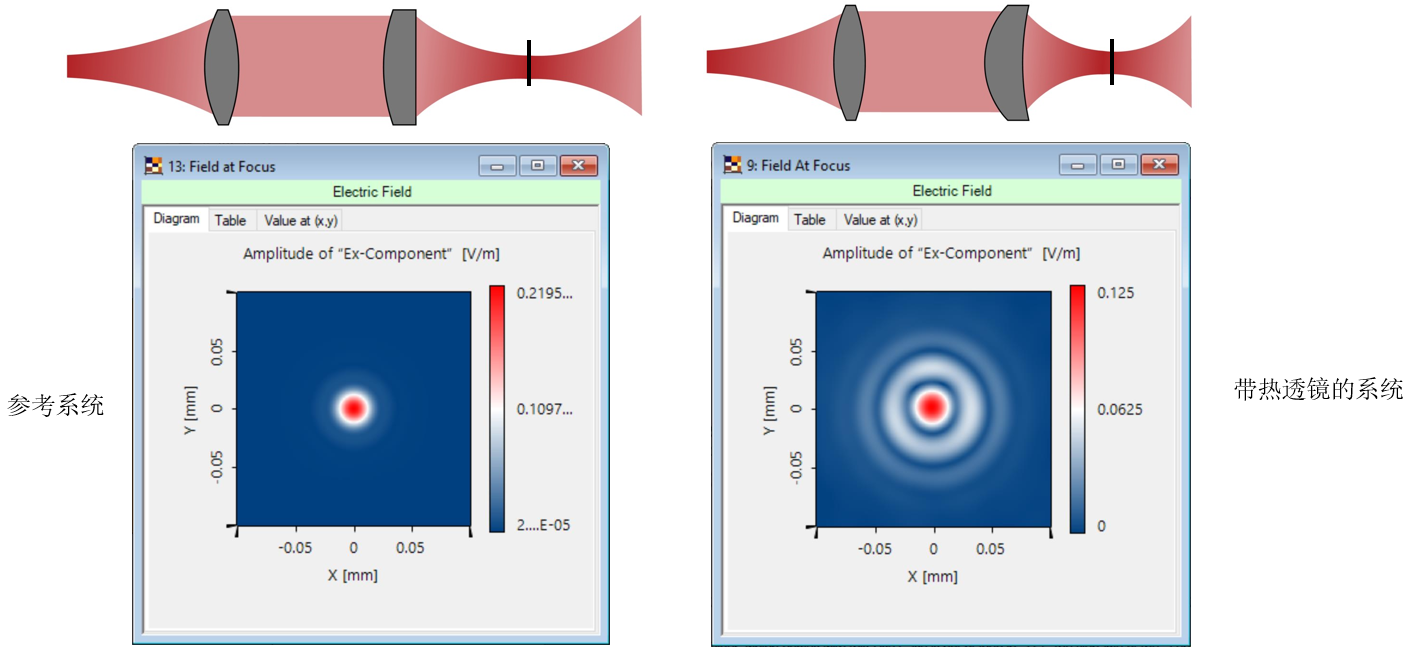

場追跡結果 – 焦斑

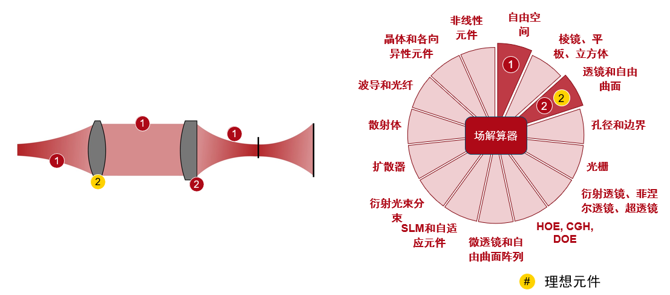

VirtualLab Fusion技術



文件信息



延伸閱讀
- 熱透鏡聚焦高斯光束

- 如何使用可編程介質以及示例(熱透鏡)


此用例是由聯邦教育和研究部(BMBF)資助的項目“VIPO -面向整個產品生命周期的數字過程和方法研究的虛擬產品和過程優化”實現的。
