利用空間濾波器“清理”激光束

摘要



在許多激光應用中，獲得良好的光束質量是非常重要的，而獲得良好光束質量的典型實驗方法是空間濾波。在空間濾波系統中，在中間焦平面(即傅里葉平面)上放置一個針孔，以去除不需要的空間頻率分量。為了模擬這樣的系統，必須考慮來自針孔的衍射和激光束的衍射特性，我們在這個例子中演示了空間濾波效應。

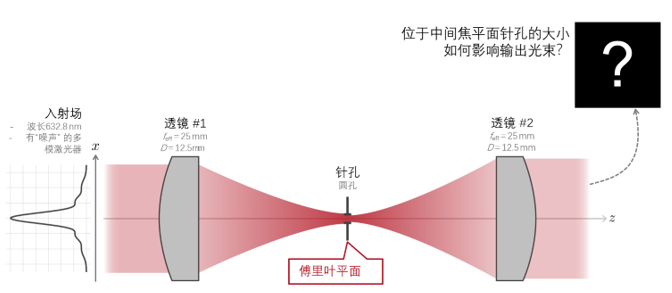

建模任務

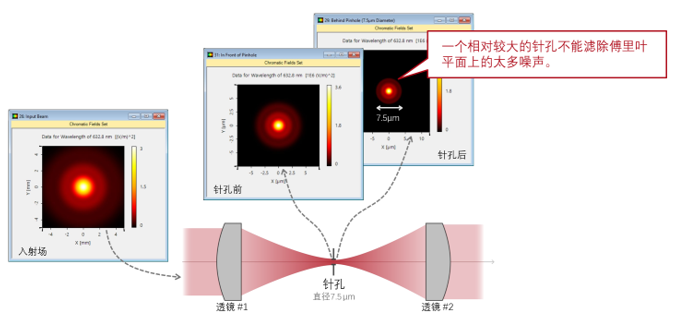

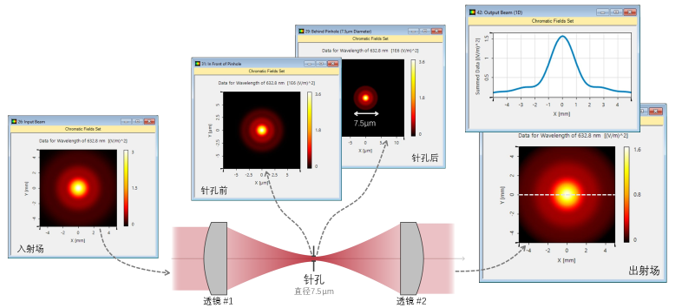

直徑7.5μm的空間濾波器



直徑7.5μm的空間濾波器

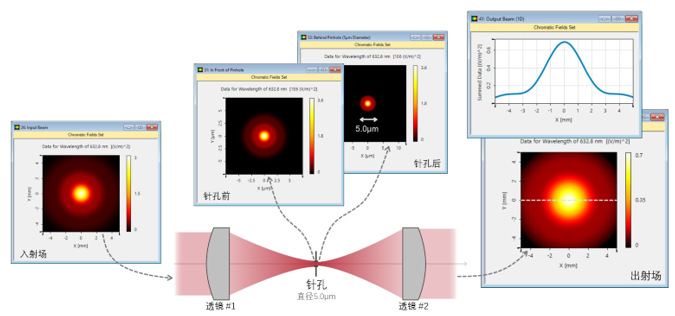

直徑5.0μm的空間濾波器

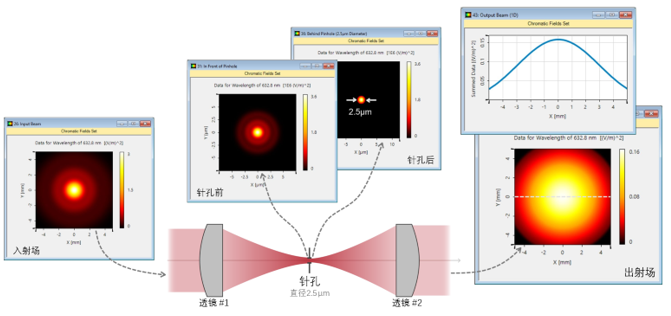

直徑2.5μm的空間濾波器

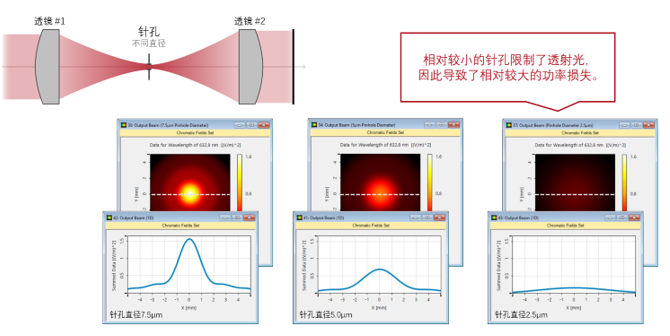

出射光束輪廓和功率比較

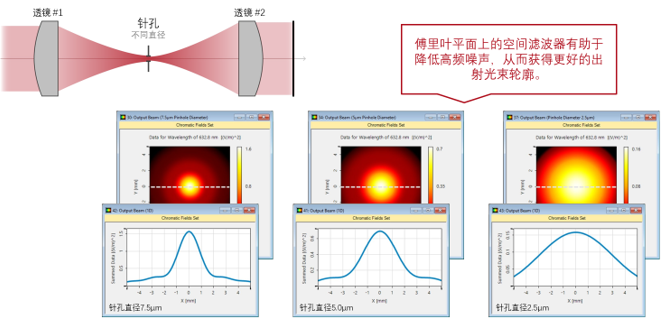

出射光束輪廓和功率比較



走進VirtualLab Fusion

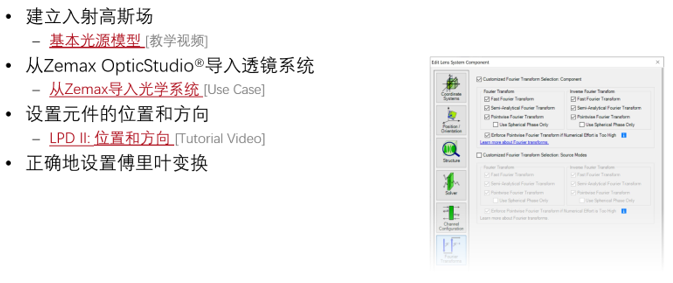

VirtualLab Fusion中的工作流程

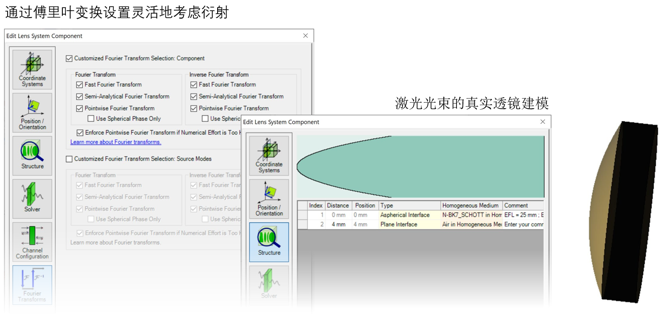

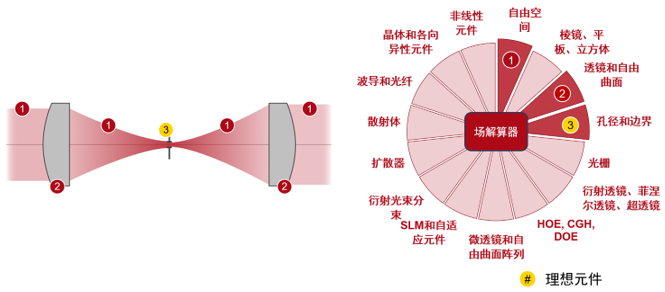

VirtualLab Fusion技術

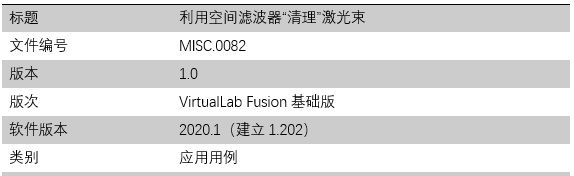

文件信息



延伸閱讀
- 低菲涅耳數系統中的針孔建模

- 自由空間傳播算子中傅里葉變換技術的自動選擇
