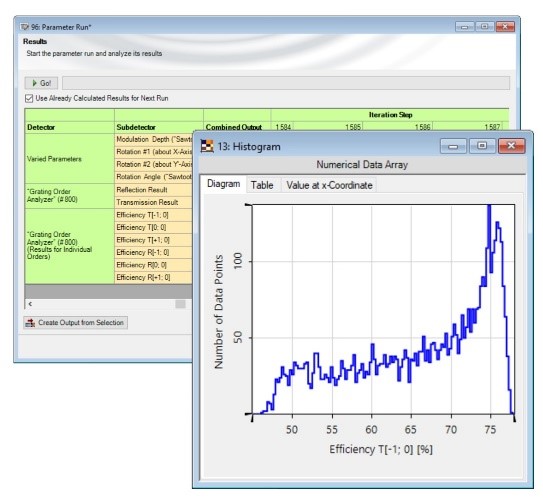

使用參數運行可編程模式進行隨機分布的公差分析

摘要


在VirtualLab Fusion中，當研究制造偏差對優化系統的影響時，可以使用隨機變化的參數運行。根據制造工藝的不同，不同參數的偏差可能遵循不同的隨機分布規律。雖然參數運行的默認隨機模式假定均勻分布，但在此用例中，我們想展示如何使用可編程參數運行對公差中涉及的每個參數應用不同的隨機分布。作為說明，我們選擇了鋸齒光柵的例子，為此我們研究了負一傳輸級次的最低效率。

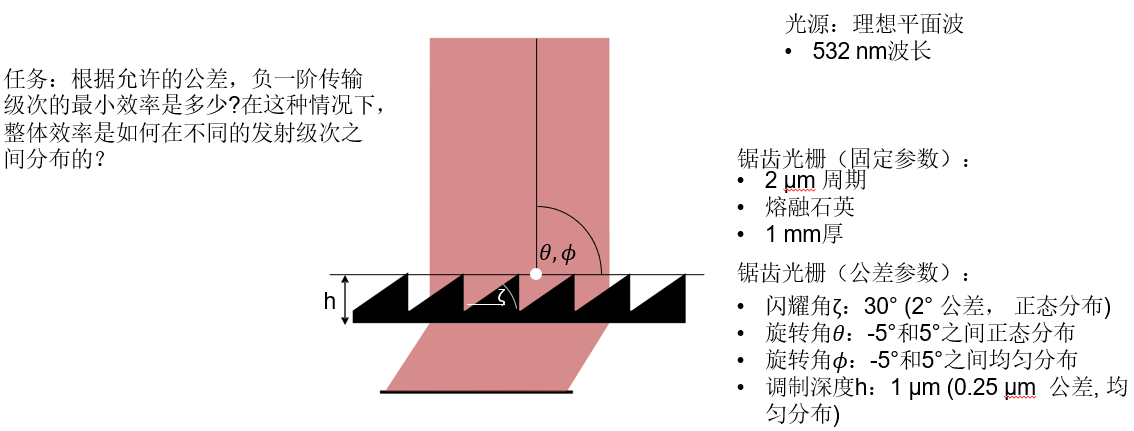

任務描述

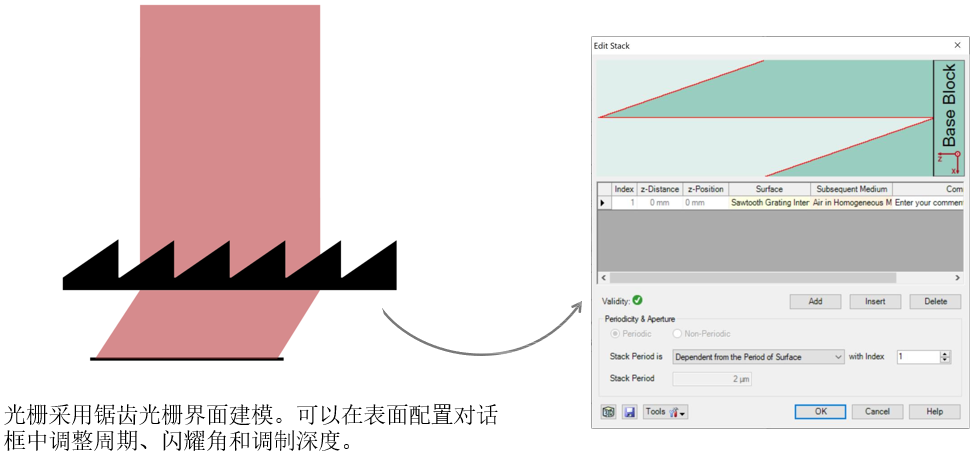

VirtualLab Fusion中的系統 – 元件



VirtualLab Fusion中的系統 – 分析器



可編程參數運行

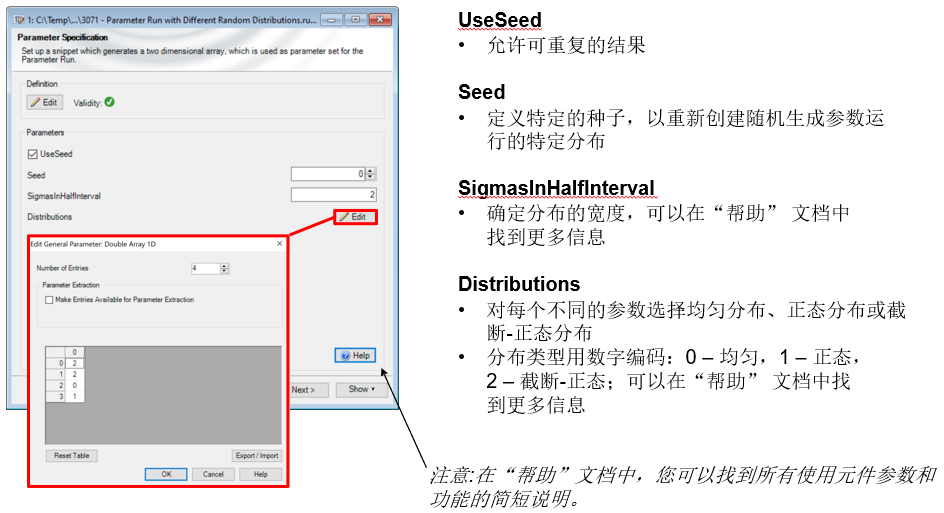

可編程參數運行選項



分布類型




在均勻分布的情況下，點數將在允許的范圍內均勻分布。正態分布和截斷正態分布都假設一個點被取的概率為高斯分布。標準正態分布和截斷正態分布之間的區別在于，在截斷分布的情況下，不會取參數范圍外的值，而是在范圍內生成一個新數。

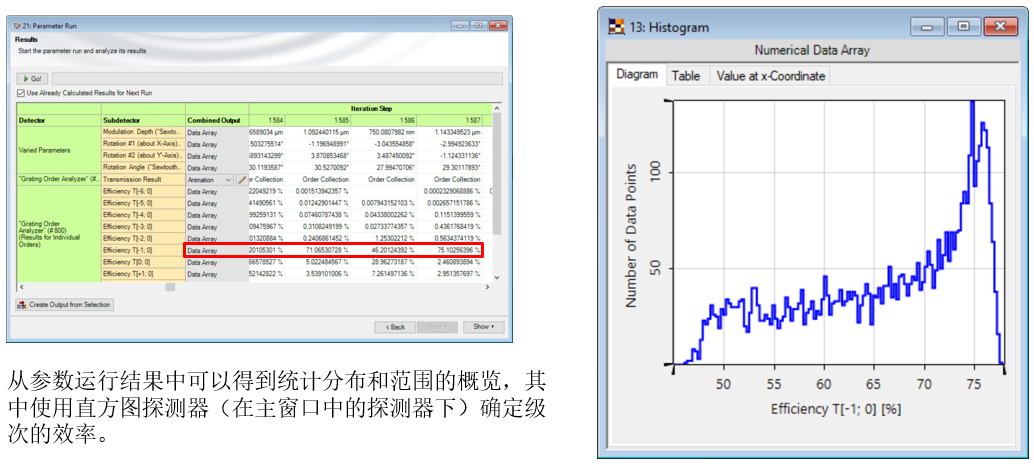

效率的統計分布

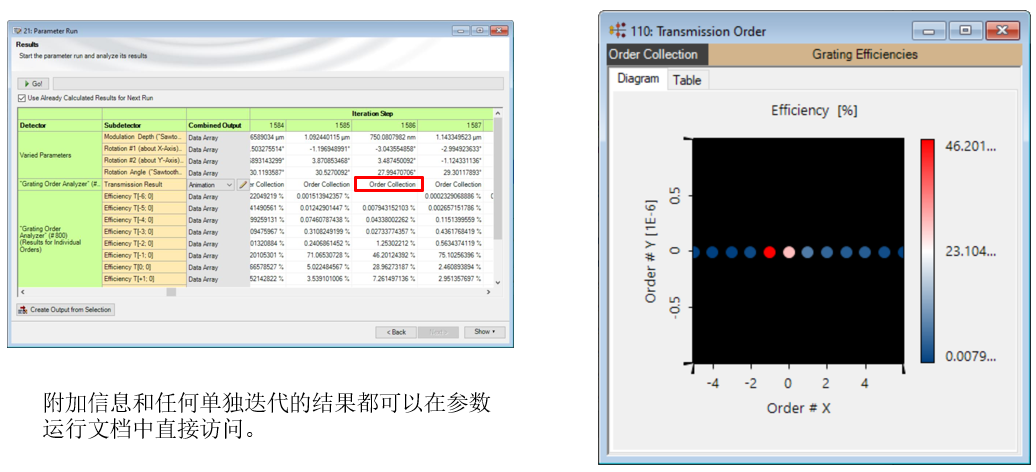

光柵公差

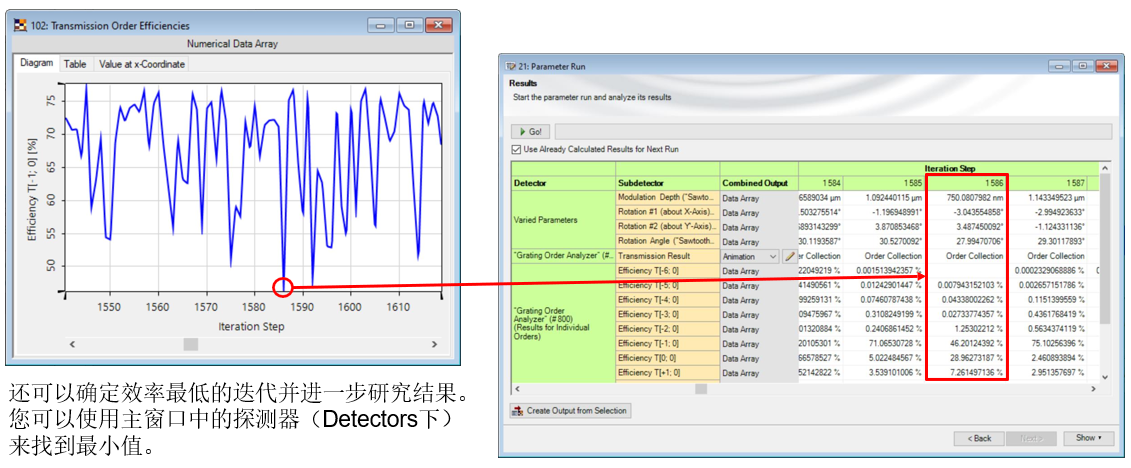

最低效率的級次效率

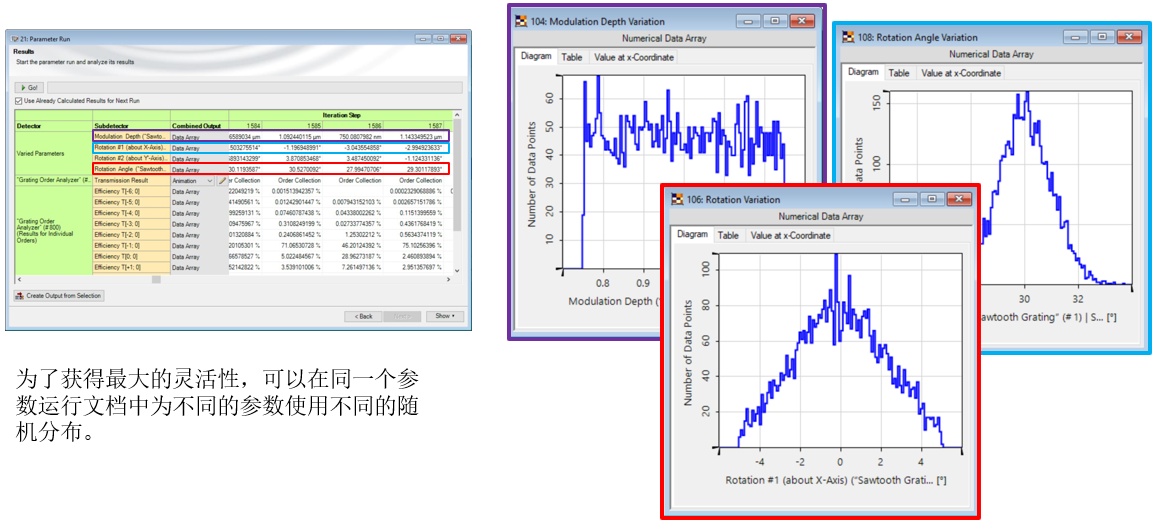

隨機分布類型

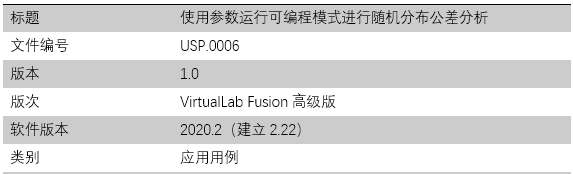

文件信息



延伸閱讀
- 參數運行文檔的使用方法

- 光柵級次分析器
