使用VirtualLab Fusion仿真多層雙折射反射偏振器

摘要



多層雙折射反射偏光片在液晶顯示器 (LCD) 應用中具有很大優勢。 他們可以回收背光來提高 LCD 的光學效率。 在此用例中，我們重現了文獻Li et. al. J. Display T echnol. 5, 335-340 (2009) 中的實驗，探討了 VirtualLab Fusion 中交替雙折射層的數量與布拉格反射條件之間的關系，并進一步研究了反射效率隨不同波長和入射角的變化。



任務描述

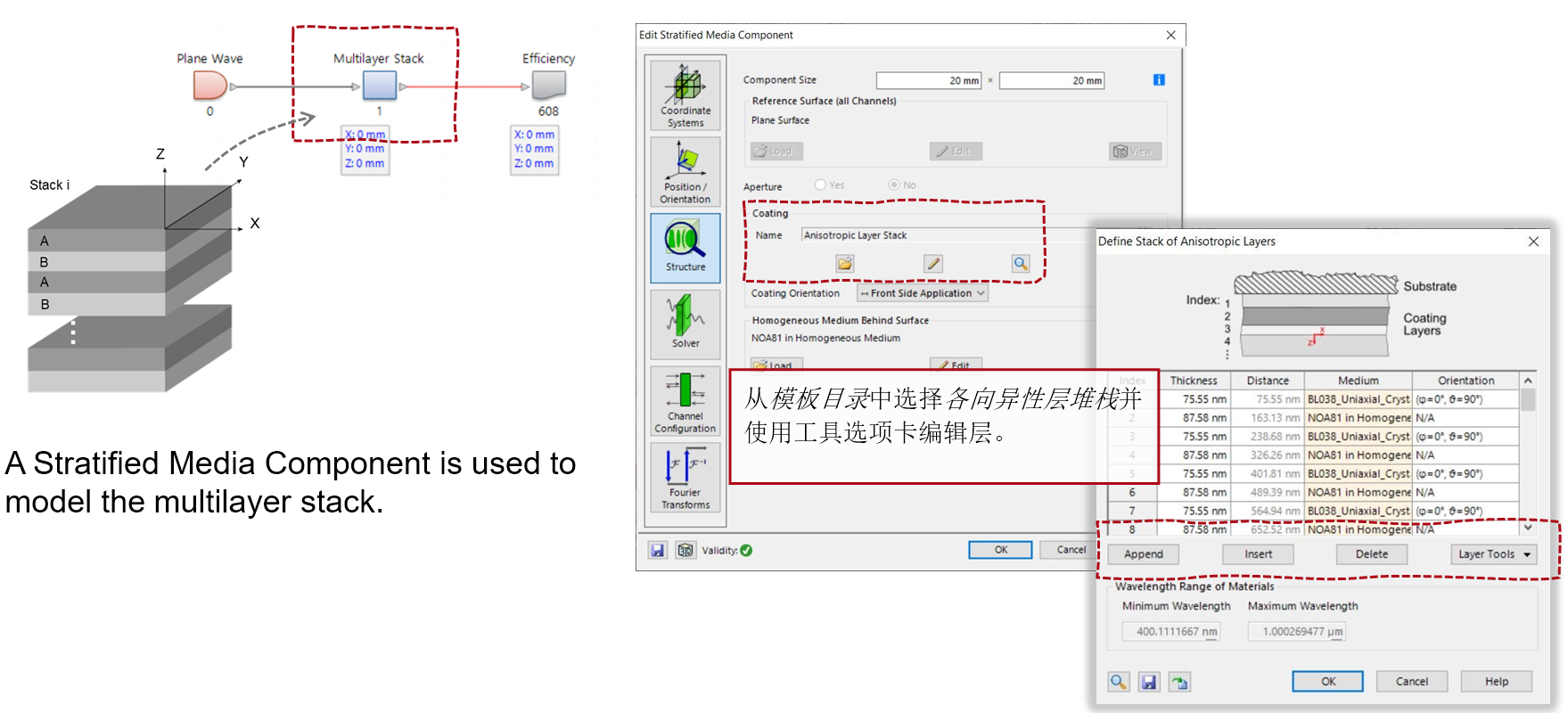

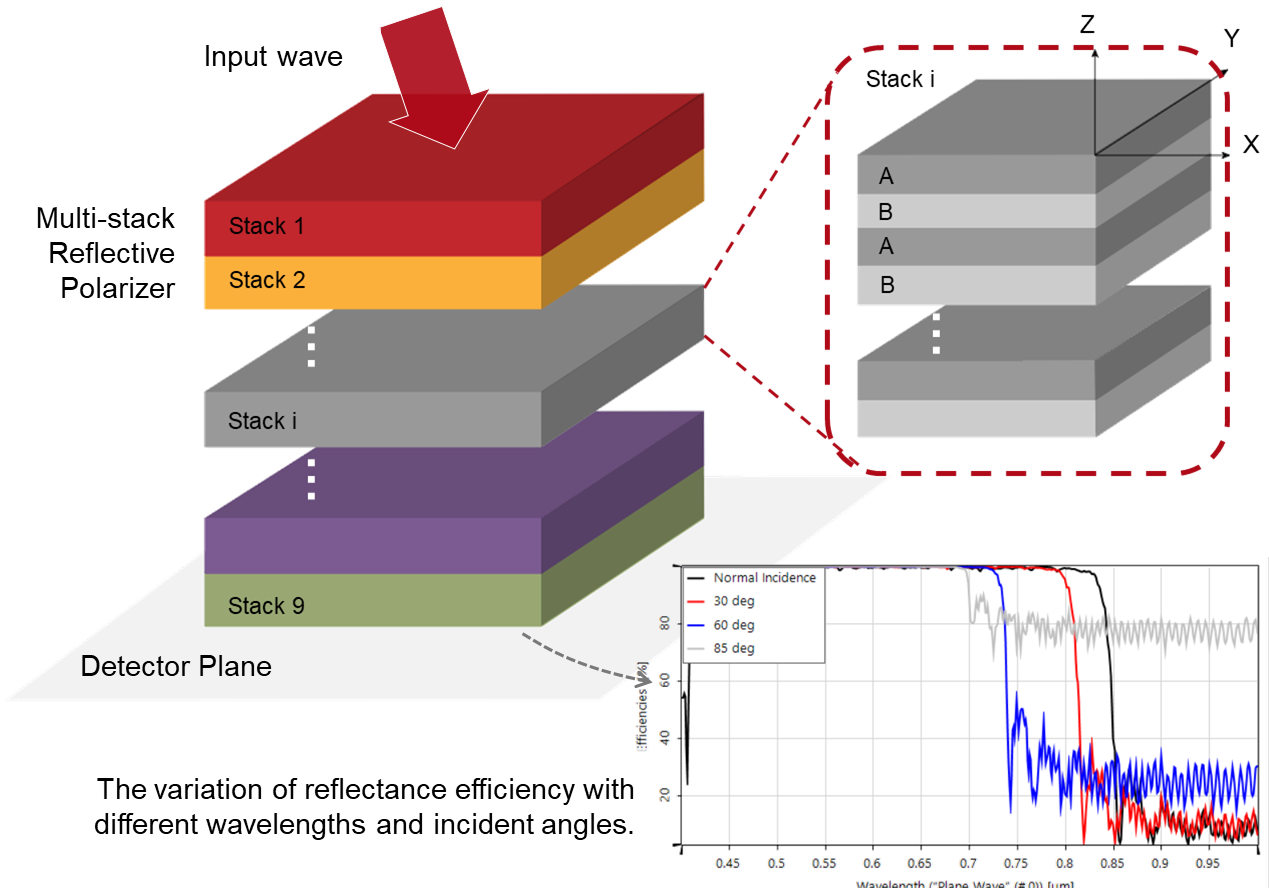

多層堆棧的建模

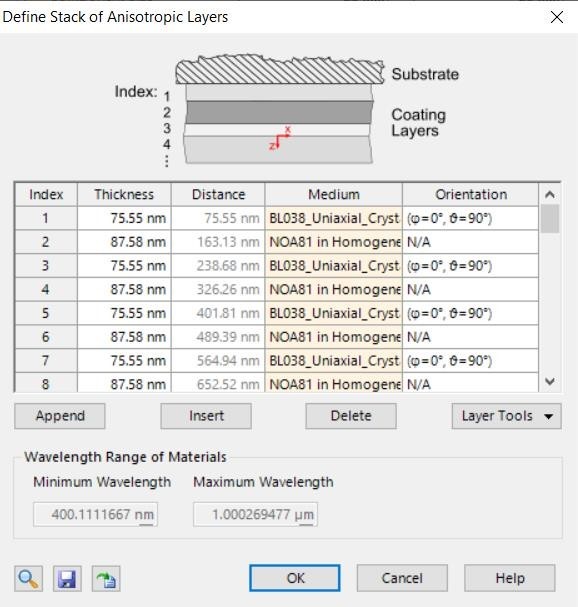

分層介質組件用于對多層疊層進行建模。



A層：雙折射單軸層（BL038）

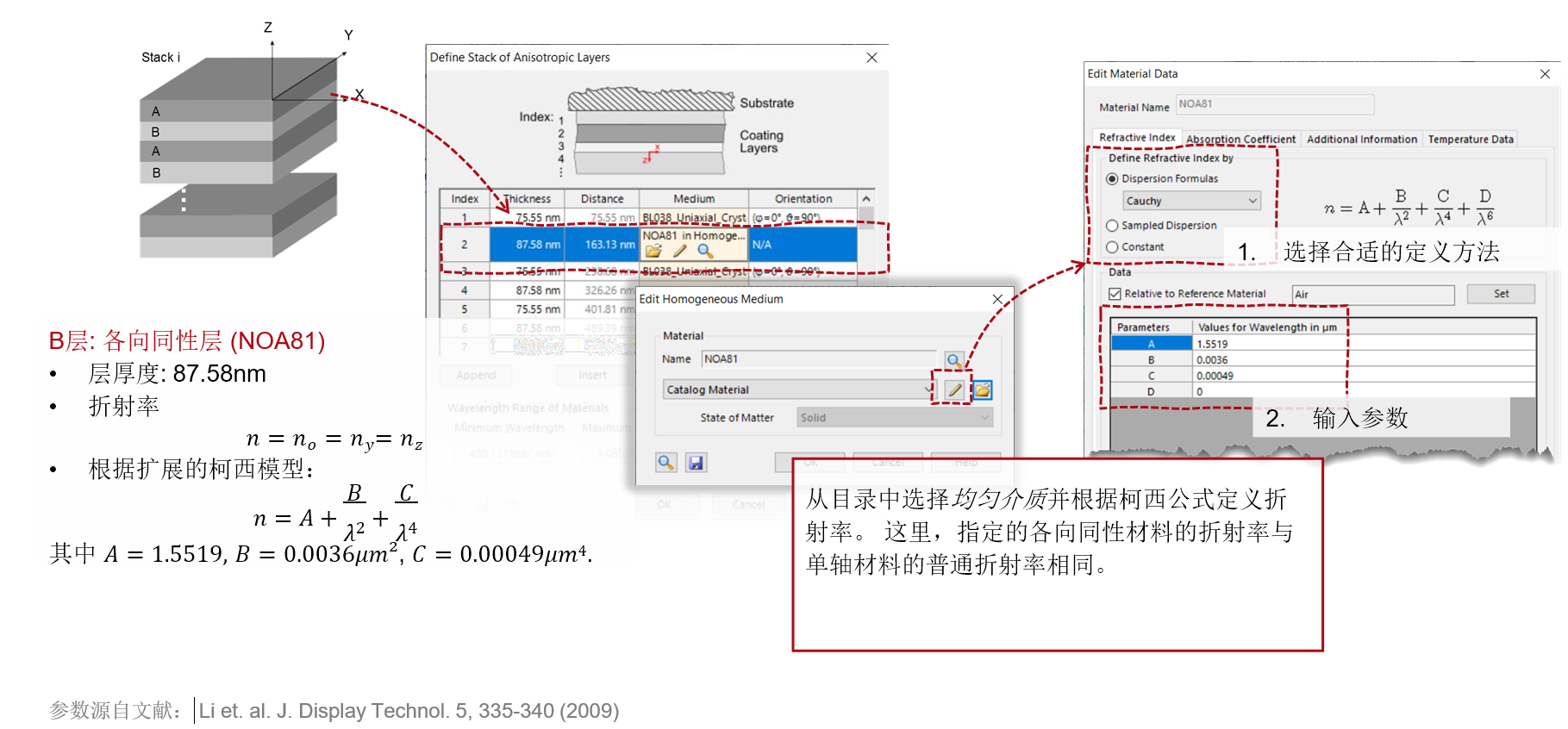

B層：各向同性層(NOA81)

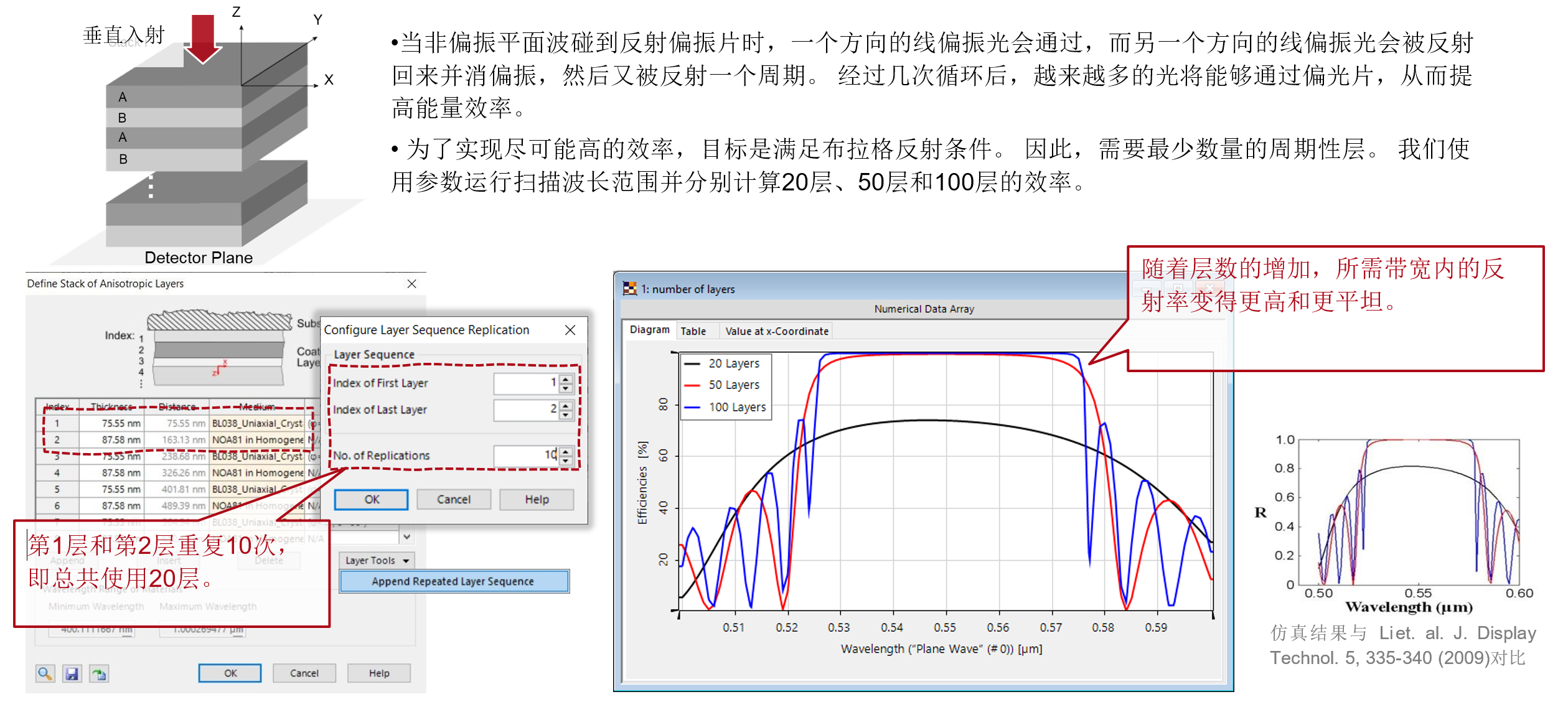

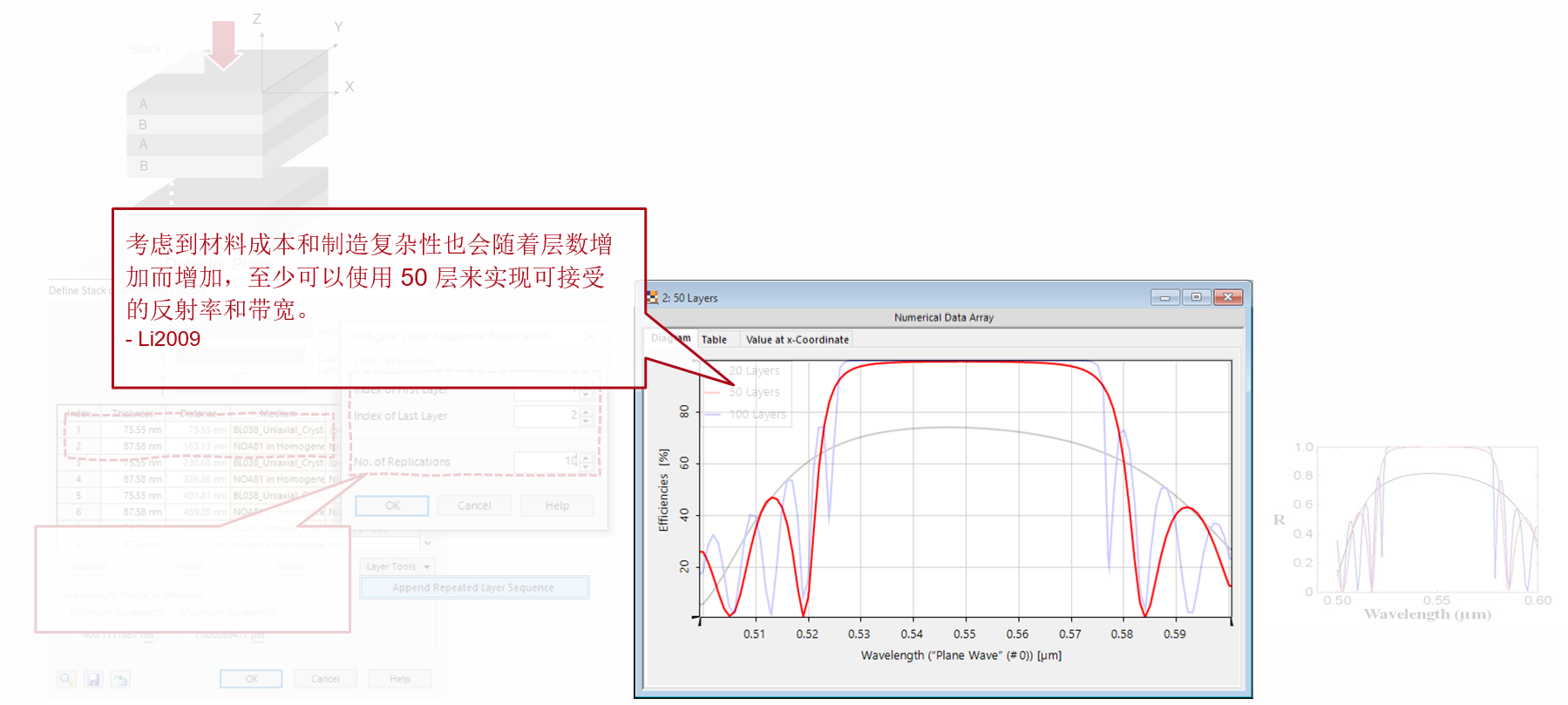

建立布拉格條件的周期層數





建立布拉格條件的周期層數

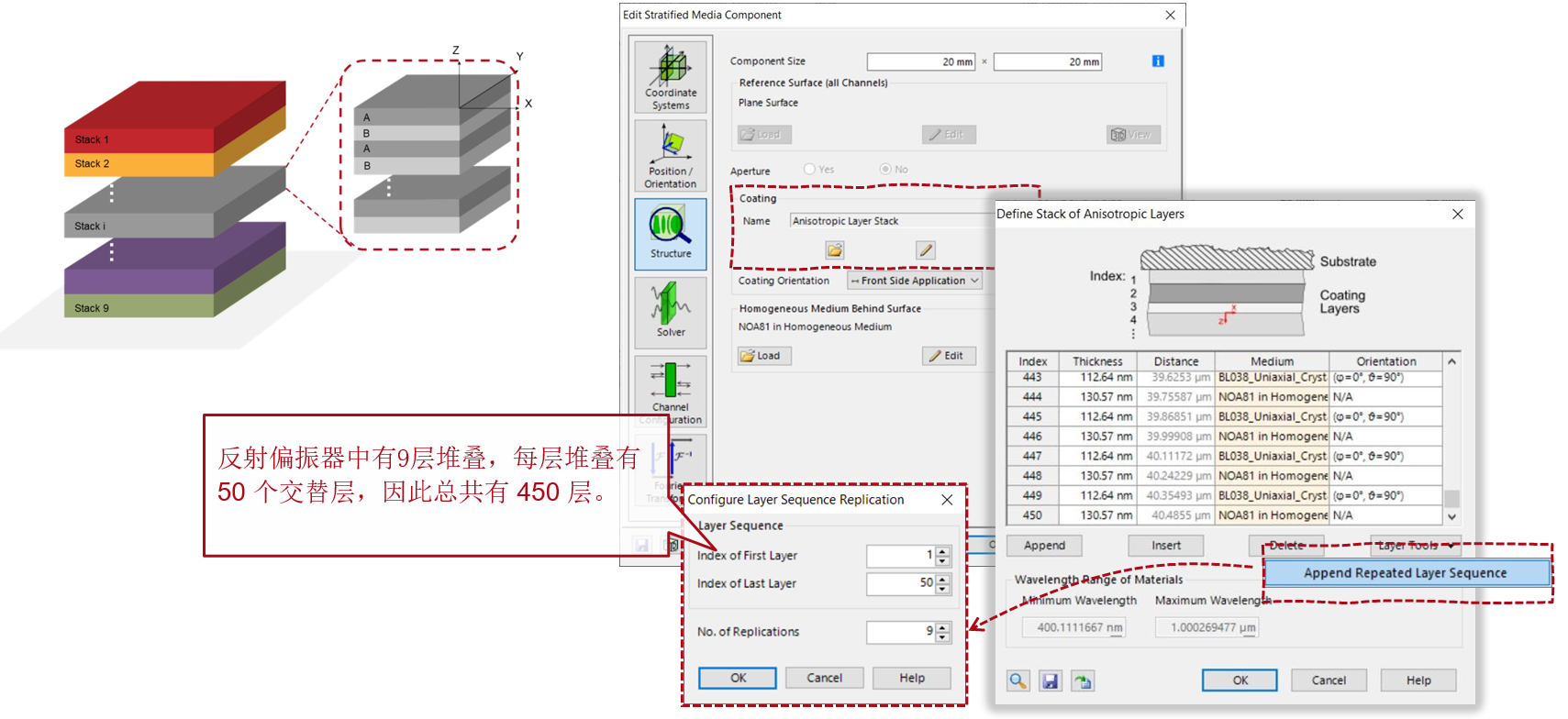

多層反射偏振器的建模





多棧方式擴展帶寬

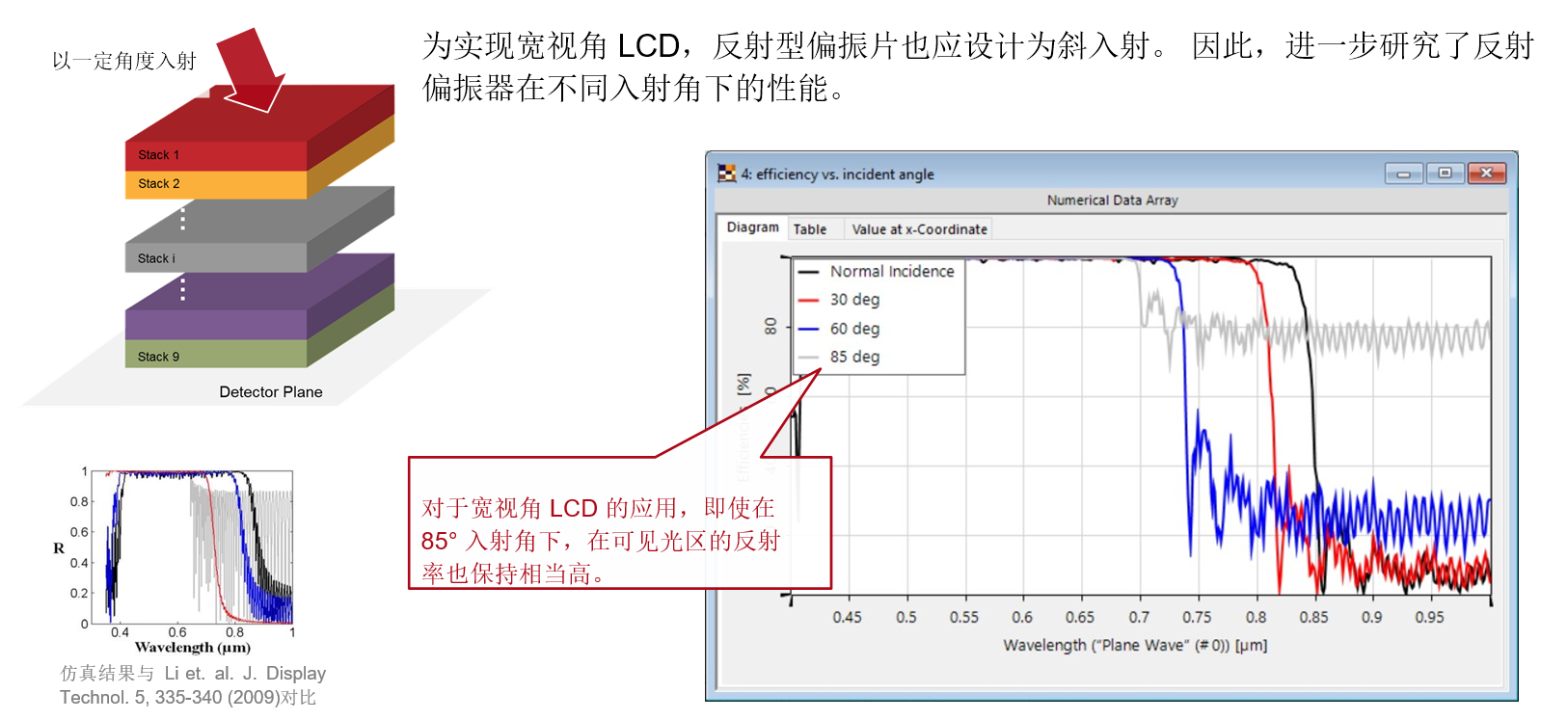

不同入射角反射效率的研究

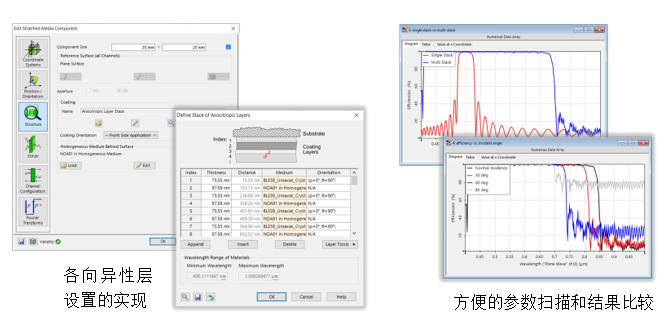

走進VirtualLab Fusion





VirtualLab Fusion工作流程

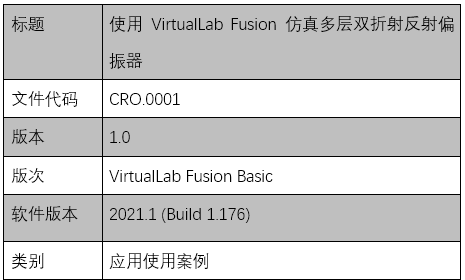

文件信息
