將測量的太陽光譜導入VirtualLab Fusion

摘要



光源是任何光學系統的重要組成部分，而能夠復現光源最相關的物理特性的模型是任何光學仿真成功的基礎。一個非常常用的光源是太陽發出的光，其復雜的輻射光譜是其最顯著的特征之一(黑體光譜)。在這個用例中，我們以太陽光為例，說明了如何將測量到的光譜導入VirtualLab Fusion中，然后介紹了如何使用所述數據用作光學系統中光源的光譜組成。



建模任務


如何將測量到的太陽光光譜(見下圖)導入到VirtualLab Fusion中，然后如何將其用作系統中光源的光譜組成？



地外太陽光譜數據來自Wehrli, C. World Radiation Center (WRC), 615(1), 10-17, (1985).

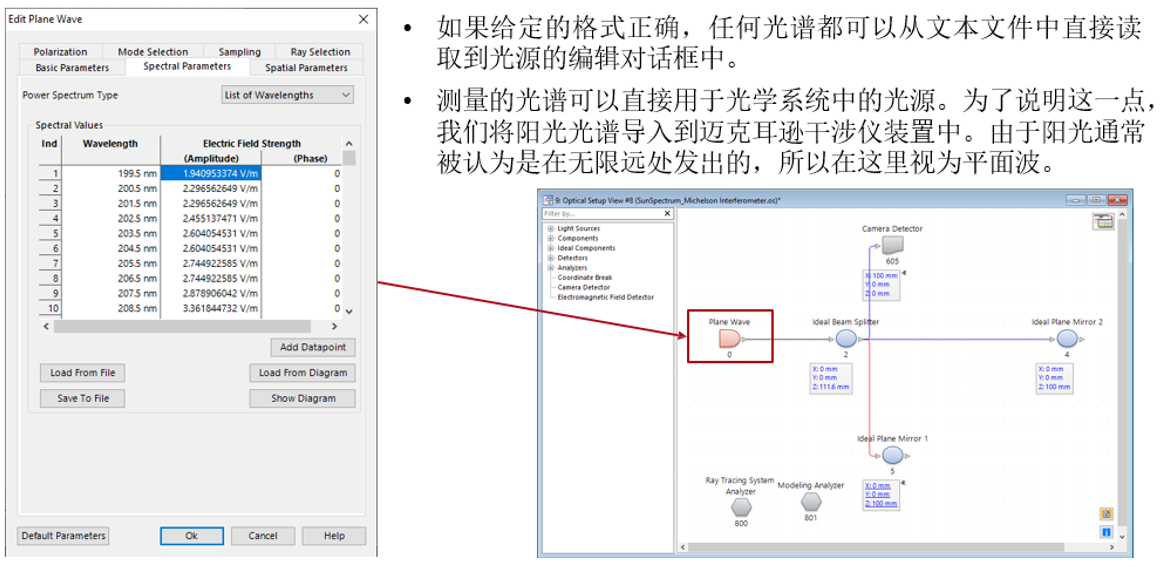

在光學系統中使用光源

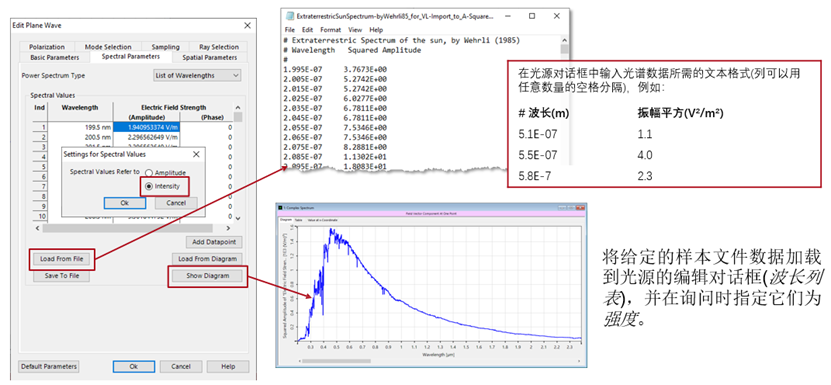

將光譜導入光源

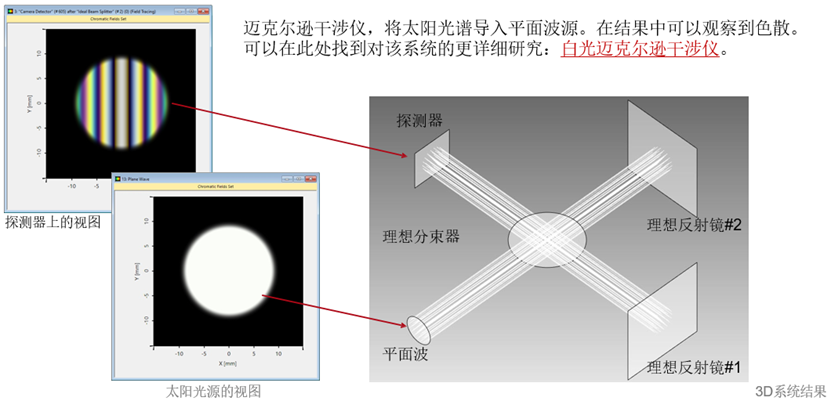

邁克爾遜干涉儀實驗

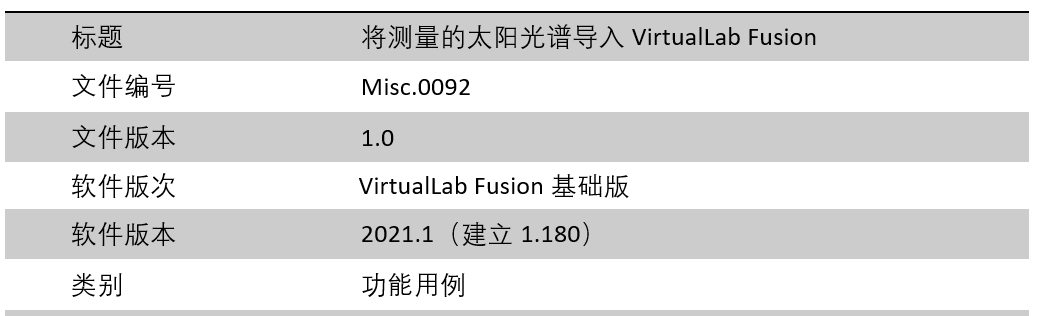

文件信息





延伸閱讀
- 白光邁克爾遜干涉儀
