鏡面膜層對脈沖特性的影響

摘要



隨著超快光學領域新技術的出現，向目標發射超短脈沖已成為一項越來越重要的任務。為此，通常使用帶有金屬或電介質層鍍膜的鏡子。因此，研究所選類型的反射鏡對傳播脈沖特性的影響具有特別重要的意義。在這個用例中，我們以鍍銀鏡和高反射（HR）介質涂層鏡為例，通過比較系統中的脈沖傳播來說明這種效果。

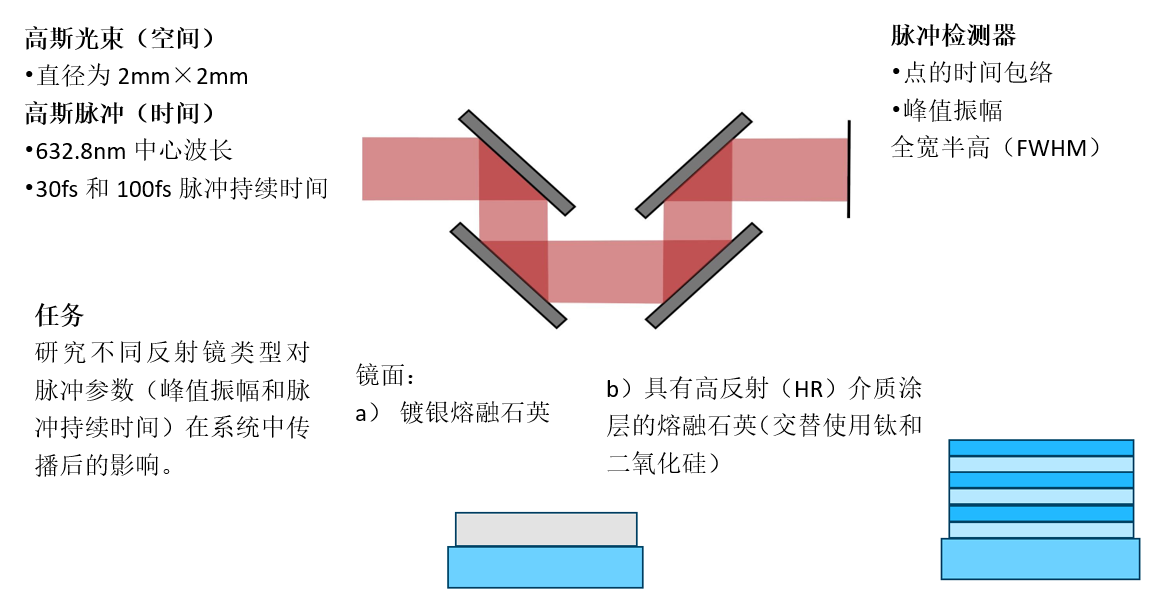

建模任務

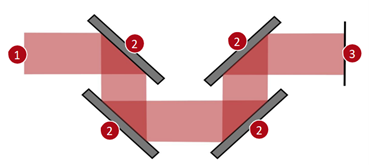

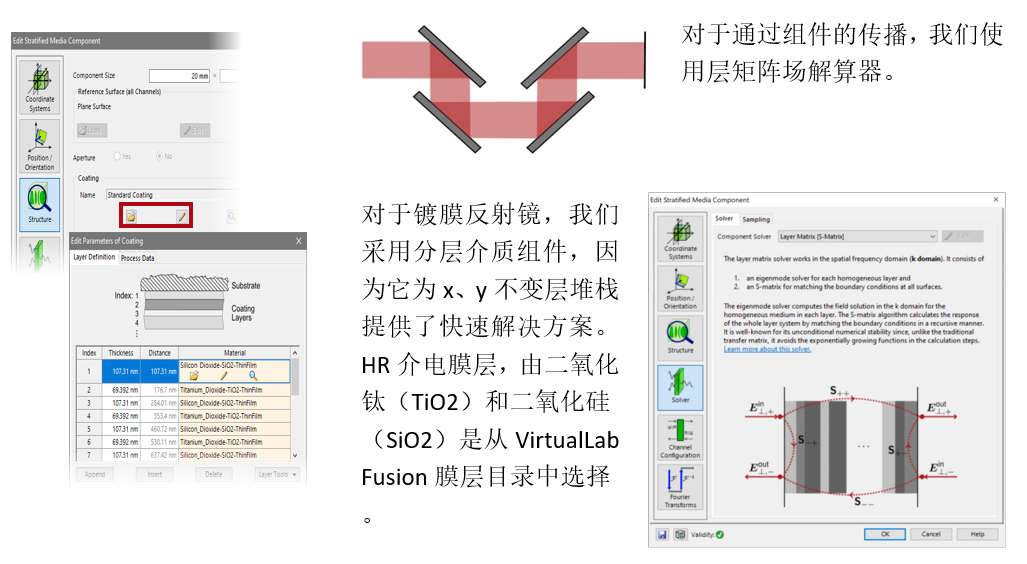

系統構建模塊—元件

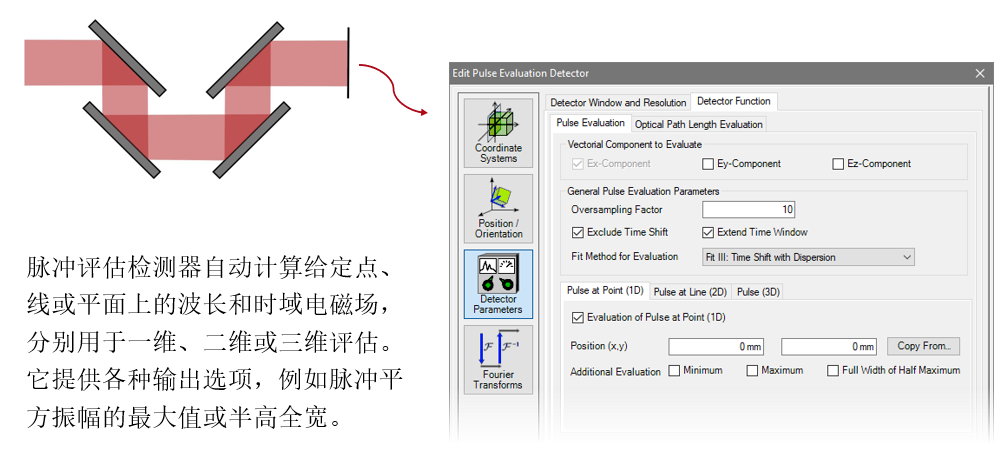

系統構建模塊—探測器

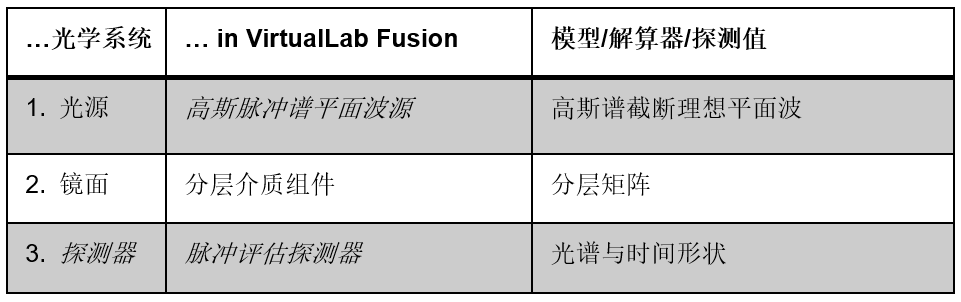

總結—元件




光線和場追跡結果

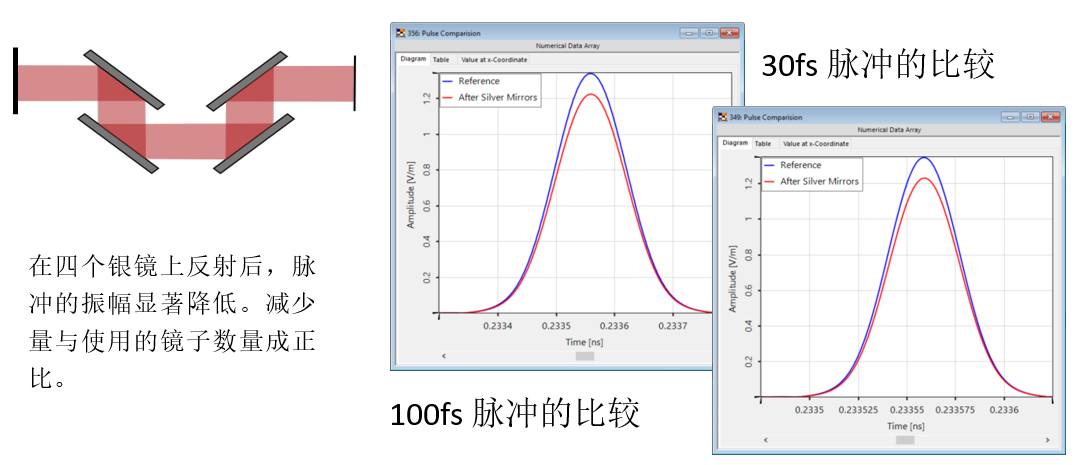

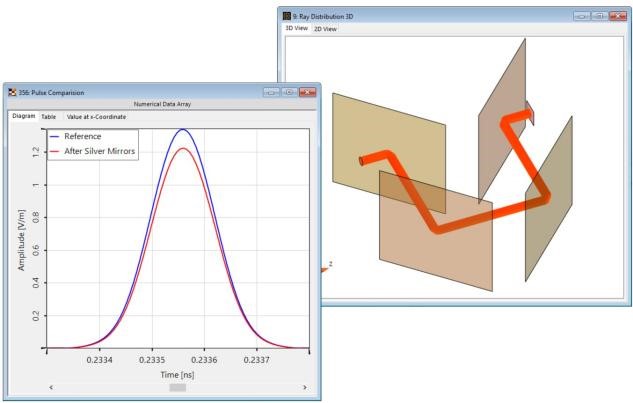

脈沖評估——銀鏡振幅



脈沖評估-銀鏡半高全寬

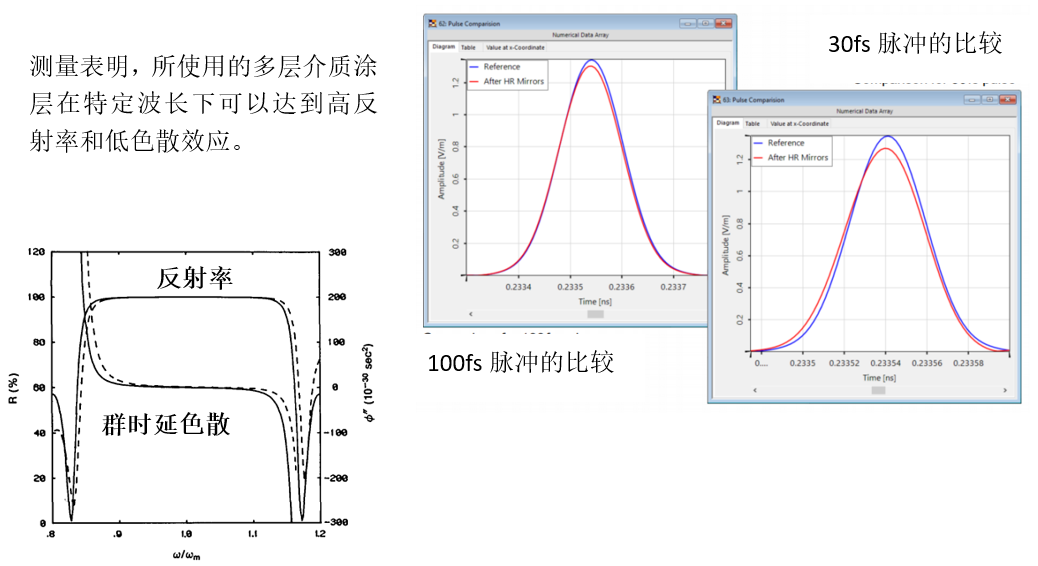

脈沖評估——鏡面振幅

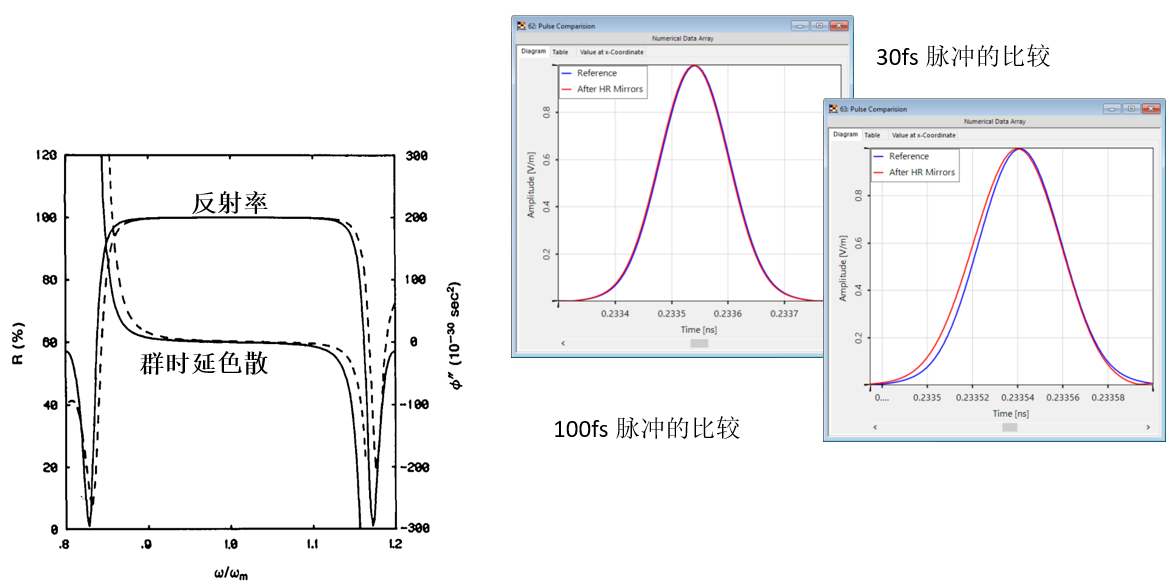

脈沖評估——介質鏡半高全寬

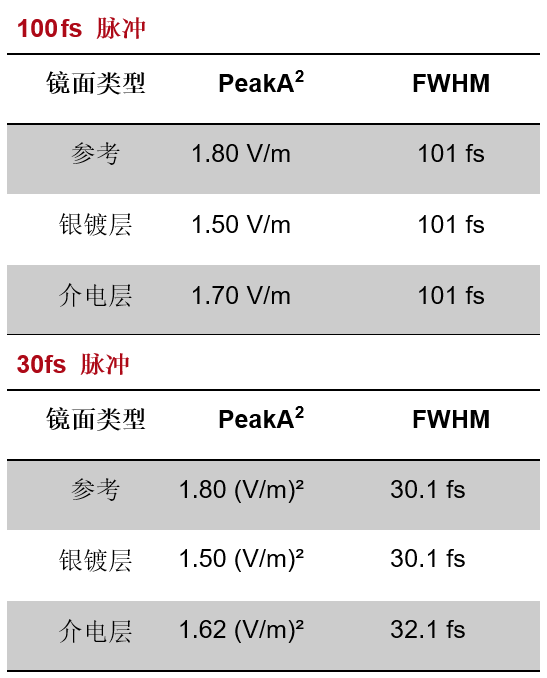

不同反射鏡類型的最終脈沖比較

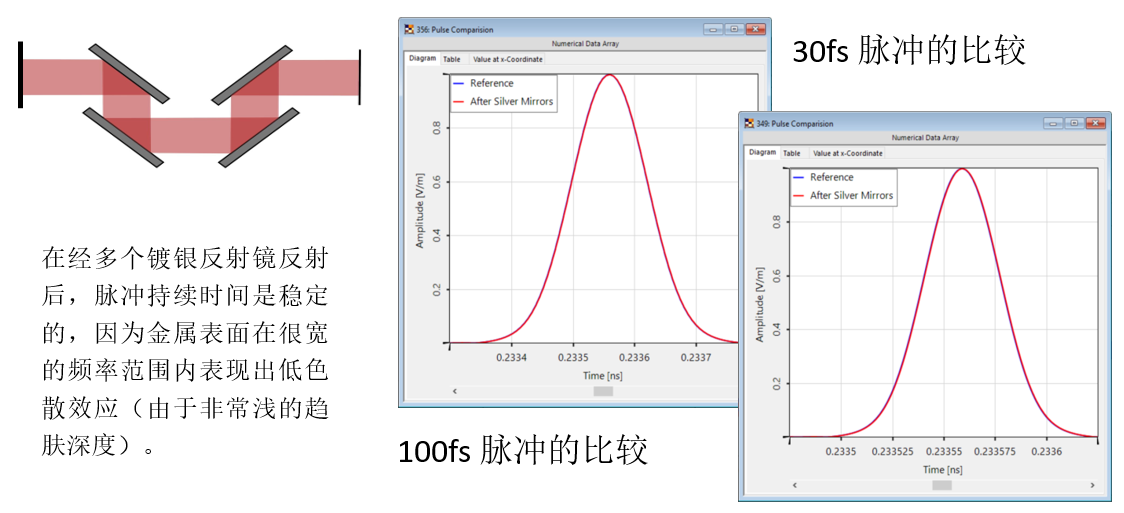

100fs脈沖的結論

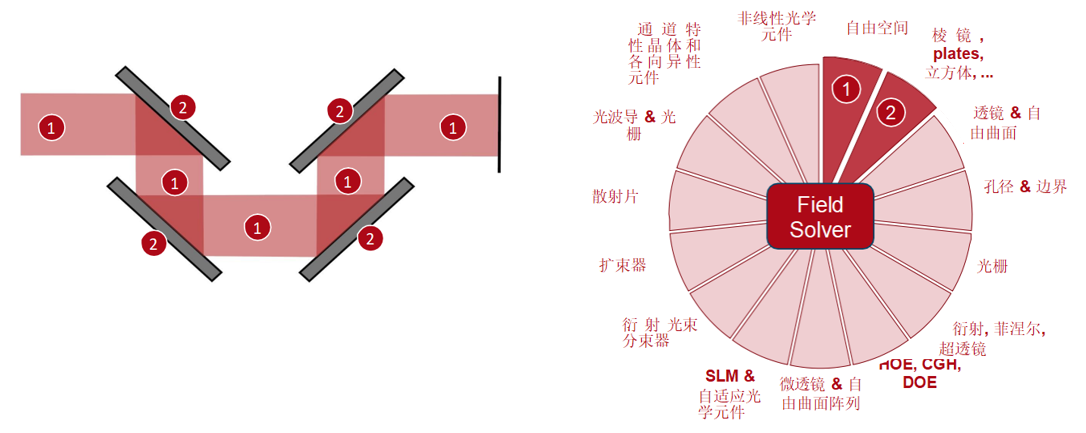

VirtualLab Fusion技術

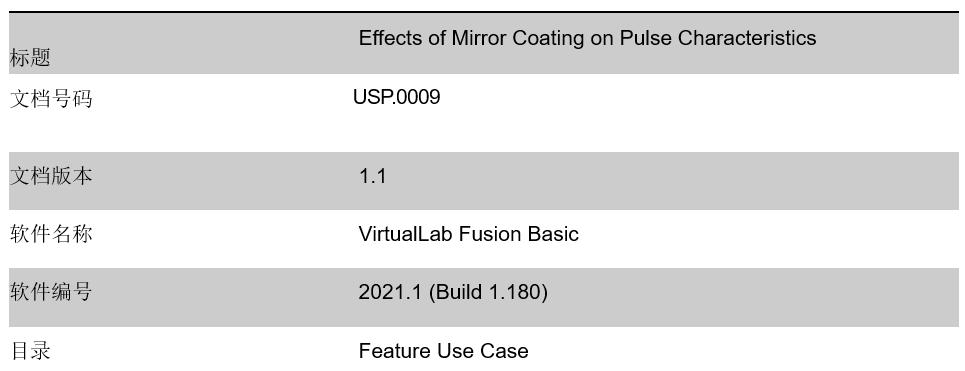

文檔信息





更多閱讀
