高效偏振無關傳輸光柵的分析與設計

摘要



眾所周知，光柵，尤其是那些特征尺寸與波長相當的光柵，具有偏振相關的光學特性。這使得為任意偏振設計具有高衍射效率的光柵變得困難。根據文獻[T.Clausnitzer等人，Proc.SPIE 5252，174-182（2003）]中報道的概念，我們展示了如何嚴格分析光柵的偏振相關特性，以及如何使用參數優化設計具有高衍射效率的偏振無關光柵。

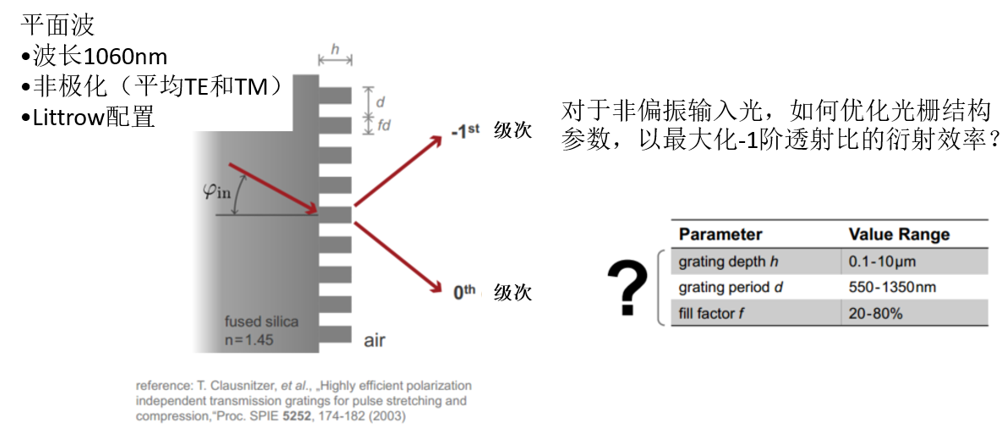

設計任務





光柵光學裝置





偏振分析器





優化

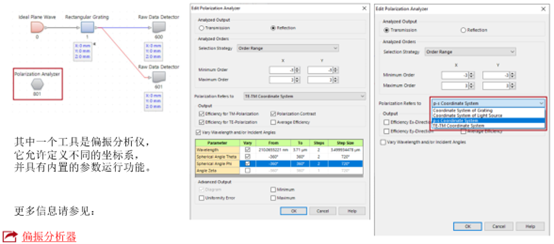

參數運行



關于光柵周期選擇的考慮



偏振相關衍射特性





偏振相關衍射特性



偏振相關衍射特性





固定周期二維參數優化

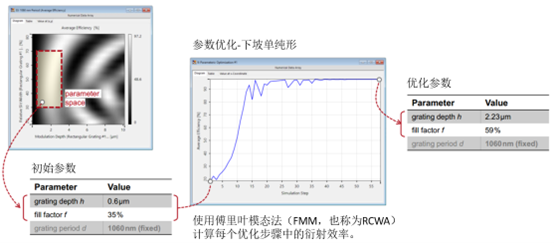

二維參數優化——設計#1

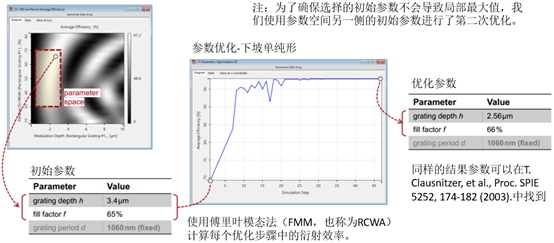

二維參數優化——設計#2

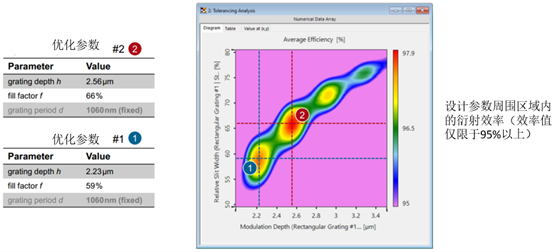

制造公差分析





變光柵周期三維參數優化



制造公差分析
